ÉlectromécaniqueRelaisRelais de contrôle de tensionRelais de surveillance, grandeurs électriques

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2066-2GC2 1 pc(s)

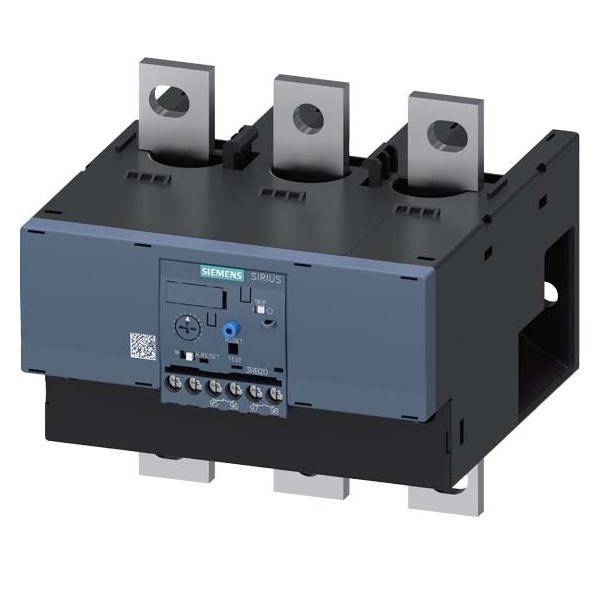

Relais de performance Siemens avec trois bornes argentées et boîtier noir, utilisé dans des applications industrielles pour le contrôle du courant.
Armoire électrique fermée avec porte transparente, montrant divers composants électriques et câblages pour des applications industrielles.
'Vue éclatée d'appareillages de commande avec pièces numérotées et leurs désignations : 1) Relais de surcharge, 2) Couvercles, 3) Borne de châssis, 4) Déclencheur à fil, 5) Couvercle plombable, 6) Réinitialisation mécanique, 7) Bouton-poussoir.'
Schéma de câblage d'une commande avec touches de test et de réinitialisation. Montre les connexions entre les touches et les bornes 95 NC, 96 NC, 97 NO, 98 NO.
Dessin technique représentant trois vues d'un composant mécanique, comprenant les vues de face, de côté et de dessus, avec indication des dimensions.
1/5
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB2066-2GC2
Dimensions
S12
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le jeu. 12 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (355,00 € / unité(s))
355,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,25 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RB2066-2GC2

Dimensions

S12

Fonctions

Surcharge

Tension de fonctionnement

1000 V/AC

Plage de réglage du courant (min.)

55 A

Valeur du courant d'appel (max.)

250 A

Plage de réglage (courant)

55 - 250 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord de tuyau

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

120 mm

Hauteur

119 mm

Dim.

(L x l x H) 155 x 120 x 119 mm

Contenu

1 pc(s)

AWG max.

16

AWG min.

24

Courant nominal

250 A

Longueur

155 mm

Separate positioning

1

1

0

Class 20

Other

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1742012 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2066-2GC2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742012 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2066-2GC2 1 pc(s)

Description

Relais de surcharge 55...250 A pour protection des moteurs Tailles S10/S12, CLASSE 20E Montage sur contacteur/installation séparée Circuit principal : raccordement par barres circuit auxiliaire : Bornes à vis Réarment automatique/manuel
