Électromécanique Relais Relais de contrôle de tension Relais de surveillance, grandeurs électriques

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1NB0 1 pc(s)

EAN :
Ref. fabricant :
Code produit :

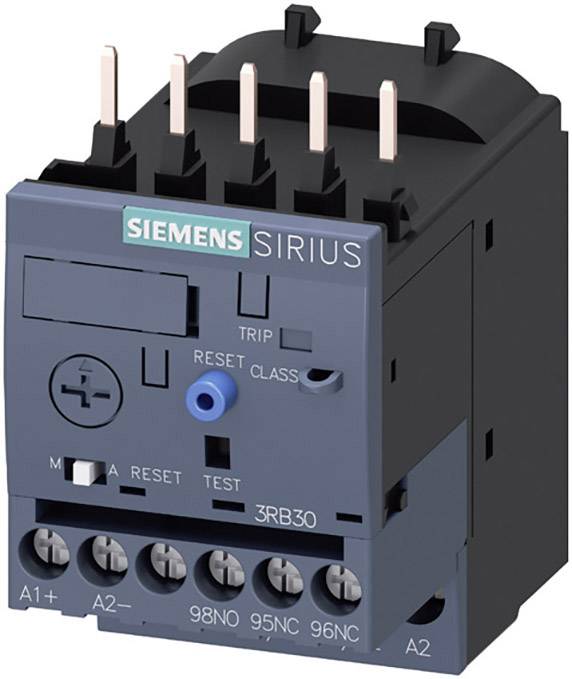

Un module de relais de surcharge Siemens SIRIUS avec bouton de réinitialisation et de test. Les connexions et les réglages sont visibles sur la face avant.
Photo non contractuelle
Un module de relais de surcharge Siemens SIRIUS avec bouton de réinitialisation et de test. Les connexions et les réglages sont visibles sur la face avant.
Un armoire électrique ouverte révèle de nombreux composants électroniques et câblages, organisés sur plusieurs niveaux pour le contrôle industriel.

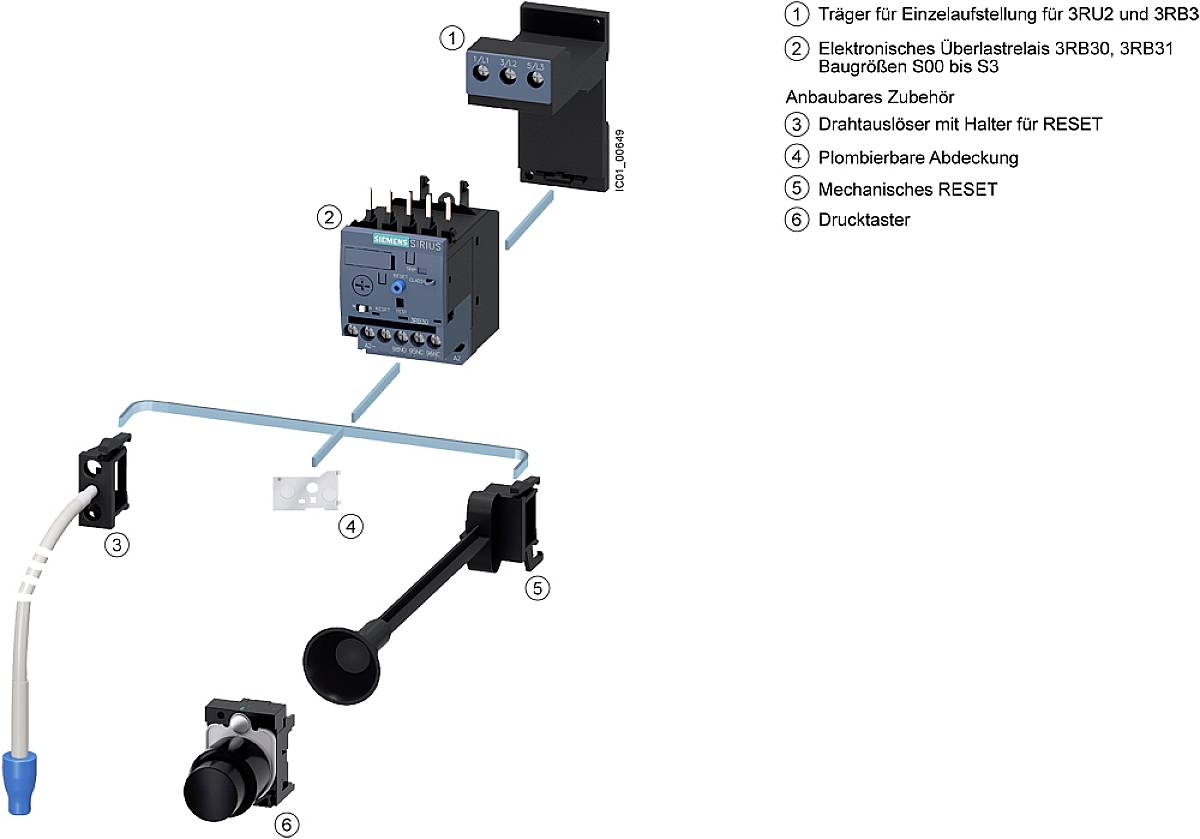

Schéma d'installation d'un relais de surcharge électronique. Composants numérotés : 1) Support, 2) Relais de surcharge, 3) Accessoires, 4) Couvercle, 5) Réinitialisation, 6) Bouton-poussoir.

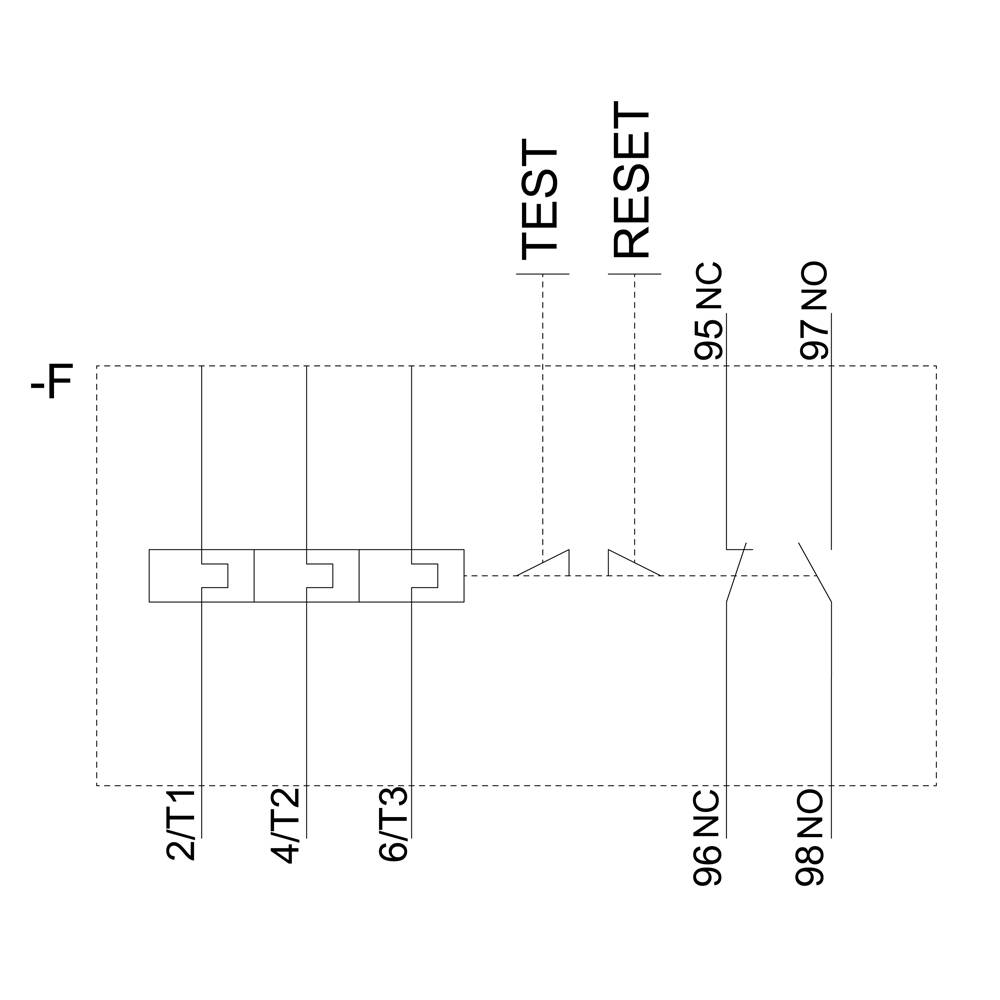

Schéma de câblage d'un interrupteur de sécurité électrique avec fonction de test et de réinitialisation, bornes de connexion 2/T1, 4/T2, 6/T3, 95 NF, 96 NF, 97 NO, 98 NO.

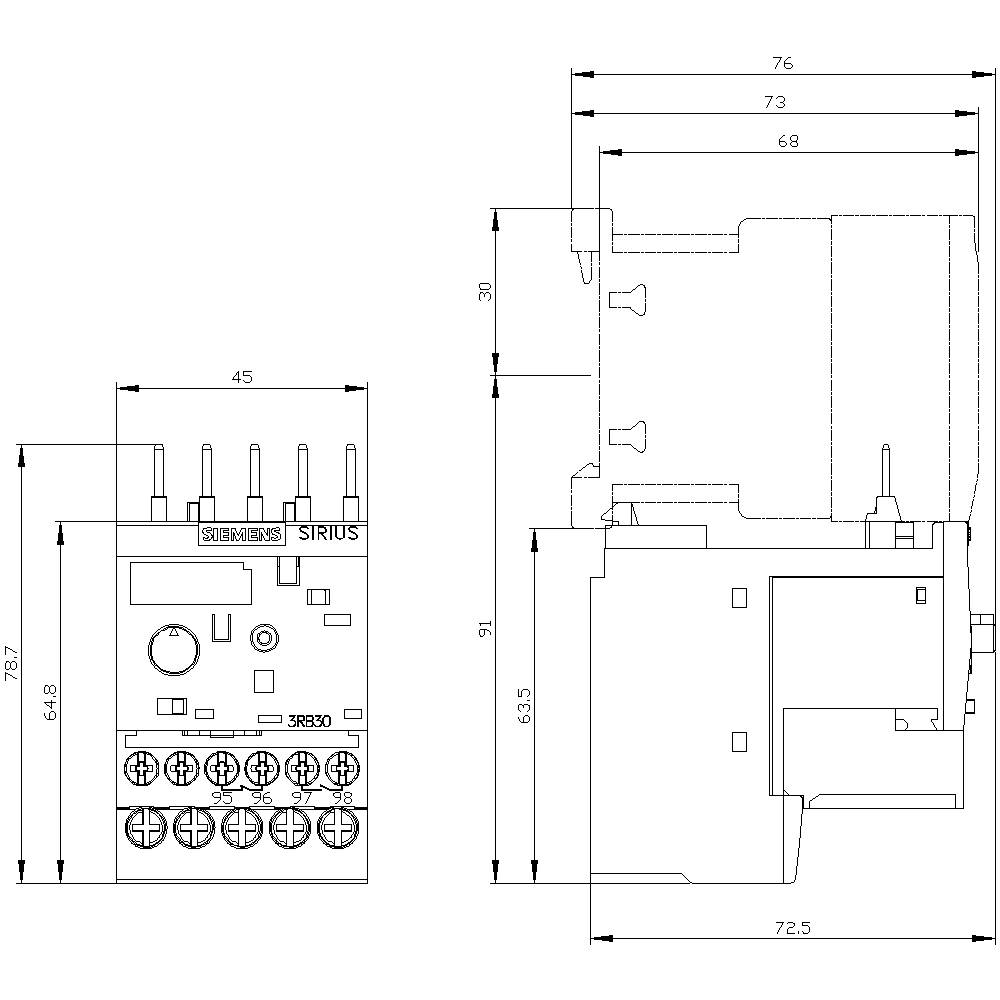

Dessin technique d'un appareil de commutation avec des dimensions détaillées en millimètres. Présente les vues de face et de côté.

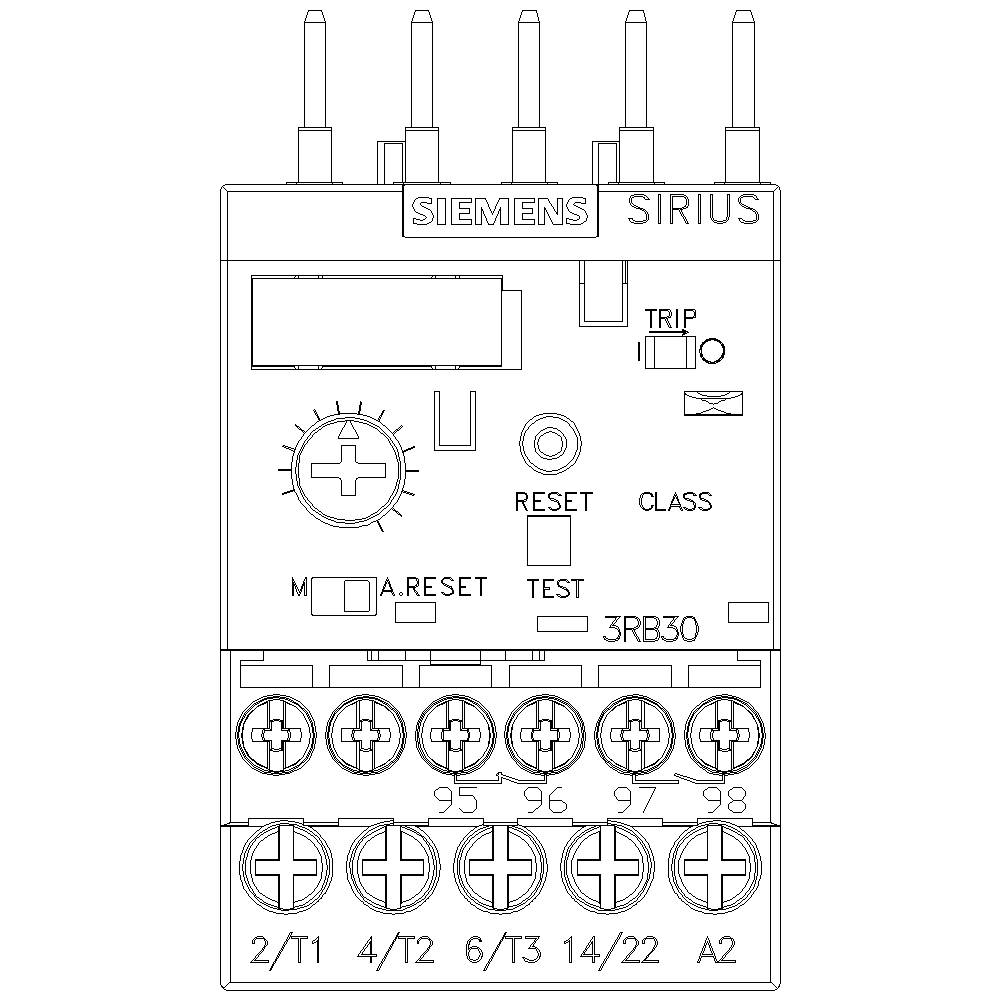

Diagramme d'un relais de surcharge Siemens Sirius 3RB30. Présente les connexions, les positions des interrupteurs et les éléments de commande sur un dessin technique.
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3016-1NB0
Dimensions
S00
Tension de fonctionnement
690 V/AC
Fiche technique (PDF)
Deutsch (Deutschland)
Siemens


Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
124,99 € €
3
2% = 3,05 €
121,94 € €
5
3% = 4,26 €
120,73 € €
10
4% = 5,07 €
119,92 € €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (124,99 € / unité(s))
€
Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec
  • Accessoires

Caractéristiques techniques

  • Type de fixation : montage du contacteur
  • Protection contre les chocs électriques : protection contre les doigts
  • Nombre de pôles : 3
  • Classe de déclenchement : CLASSE 10E
Type de produit

Relais de surcharge

Type

3RB3016-1NB0

Dimensions

S00

Tension de fonctionnement

690 V/AC

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

45 mm

Hauteur

79 mm

Dim.

(L x l x H) 73 x 45 x 79 mm

Contenu

1 pc(s)

AWG max.

12

AWG min.

20

Courant nominal

1.25 A

Longueur

73 mm

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

Variantes(Les prix s'entendent HT hors frais de port)

Type de produit

Convertisseur de courant Siemens 3RB2956-2TG2 1 pc(s)
Convertisseur de courant Siemens 3RB2956-2TG2 1 pc(s)

1702657


Élément d'alimentation en courant
Câble de raccordement Siemens 3RB2987-2B 1 pc(s)
Câble de raccordement Siemens 3RB2987-2B 1 pc(s)

1702658


Câble de connexion
Déclencheur à câble pour réinitialisation Siemens 3RB3980-0C 1 pc(s)
Déclencheur à câble pour réinitialisation Siemens 3RB3980-0C 1 pc(s)

1704705


Déclencheur
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FC2 1 pc(s)
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FC2 1 pc(s)

1741866


Relais de surcharge
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FW2 1 pc(s)
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FW2 1 pc(s)

1741867


Relais de surcharge
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FX2 1 pc(s)
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FX2 1 pc(s)

1741868


Relais de surcharge
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-2FC2 1 pc(s)
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-2FC2 1 pc(s)

1741869


Relais de surcharge
Convertisseur de courant Siemens 3RB2906-2DG1 1 pc(s)
Convertisseur de courant Siemens 3RB2906-2DG1 1 pc(s)

1742025


Élément d'alimentation en courant
Convertisseur de courant Siemens 3RB2906-2JG1 1 pc(s)
Convertisseur de courant Siemens 3RB2906-2JG1 1 pc(s)

1742026


Élément d'alimentation en courant
Convertisseur de courant Siemens 3RB2956-2TH2 1 pc(s)
Convertisseur de courant Siemens 3RB2956-2TH2 1 pc(s)

1742032


Élément d'alimentation en courant

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 1430762 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1NB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430762 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1NB0 1 pc(s)

Description

Relais de surcharge 0,32...1,25 A électronique pour protection du moteur taille S00, CLASS 10e circuit principal : circuit auxiliaire à vis : relais de surcharge électronique à réinitialisation manuelle automatique à vis SIRIUS 3RB3 pour la protection des consommateurs à courant de démarrage normal et lourd contre un échauffement irautorisé dû à une surcharge, un déséquilibre de phase ou une panne de phase.
Grâce à de grandes plages de réglage du courant et à différentes caractéristiques de déclenchement, les moteurs couvrent des séries entières en quelques types seulement. Avec leur faible puissance dissipée, ils sont particulièrement économes en énergie et contribuent à réduire le chauffage dans l'armoire électrique. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge et avec différentes classes de déclenchement. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.
Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.

Description

Relais de surcharge 0,32...1,25 A électronique pour protection du moteur taille S00, CLASS 10e circuit principal : circuit auxiliaire à vis : relais de surcharge électronique à réinitialisation manuelle automatique à vis SIRIUS 3RB3 pour la protection des consommateurs à courant de démarrage normal et lourd contre un échauffement irautorisé dû à une surcharge, un déséquilibre de phase ou une panne de phase.
Grâce à de grandes plages de réglage du courant et à différentes caractéristiques de déclenchement, les moteurs couvrent des séries entières en quelques types seulement. Avec leur faible puissance dissipée, ils sont particulièrement économes en énergie et contribuent à réduire le chauffage dans l'armoire électrique. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge et avec différentes classes de déclenchement. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.
Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
