Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3026-2SE0 1 pc(s)

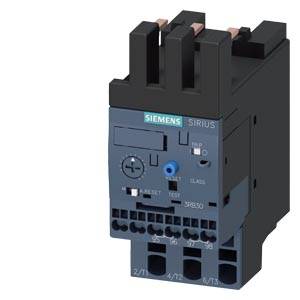

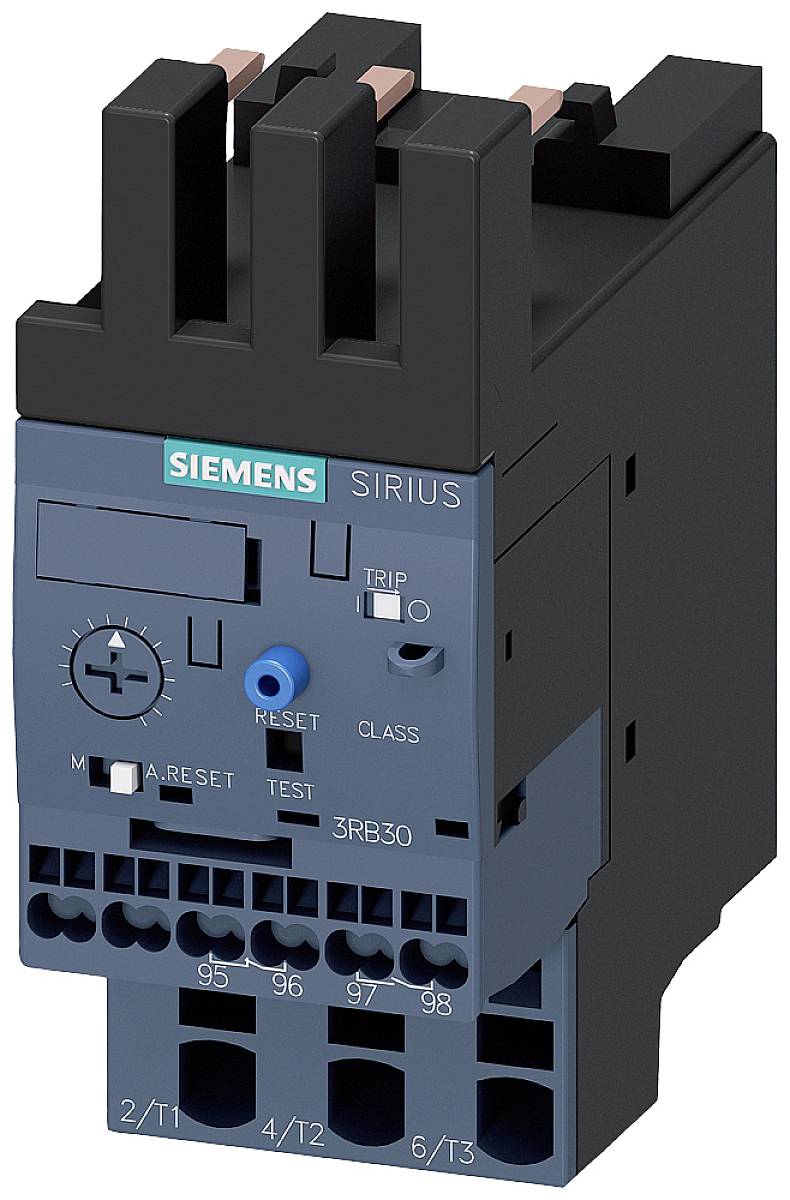

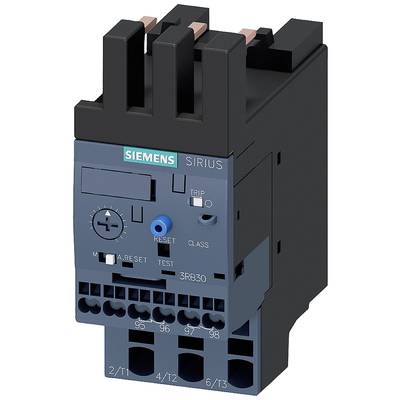

Un relais électronique de surcharge de marque Siemens, modèle Sirius 3RB30, avec bouton de réinitialisation et de test, ainsi qu'un indicateur 'TRIP'.

Photo non contractuelle

Un armoire électrique ouvert montre divers composants électriques et câblages, organisés en plusieurs rangées à des fins de commande.

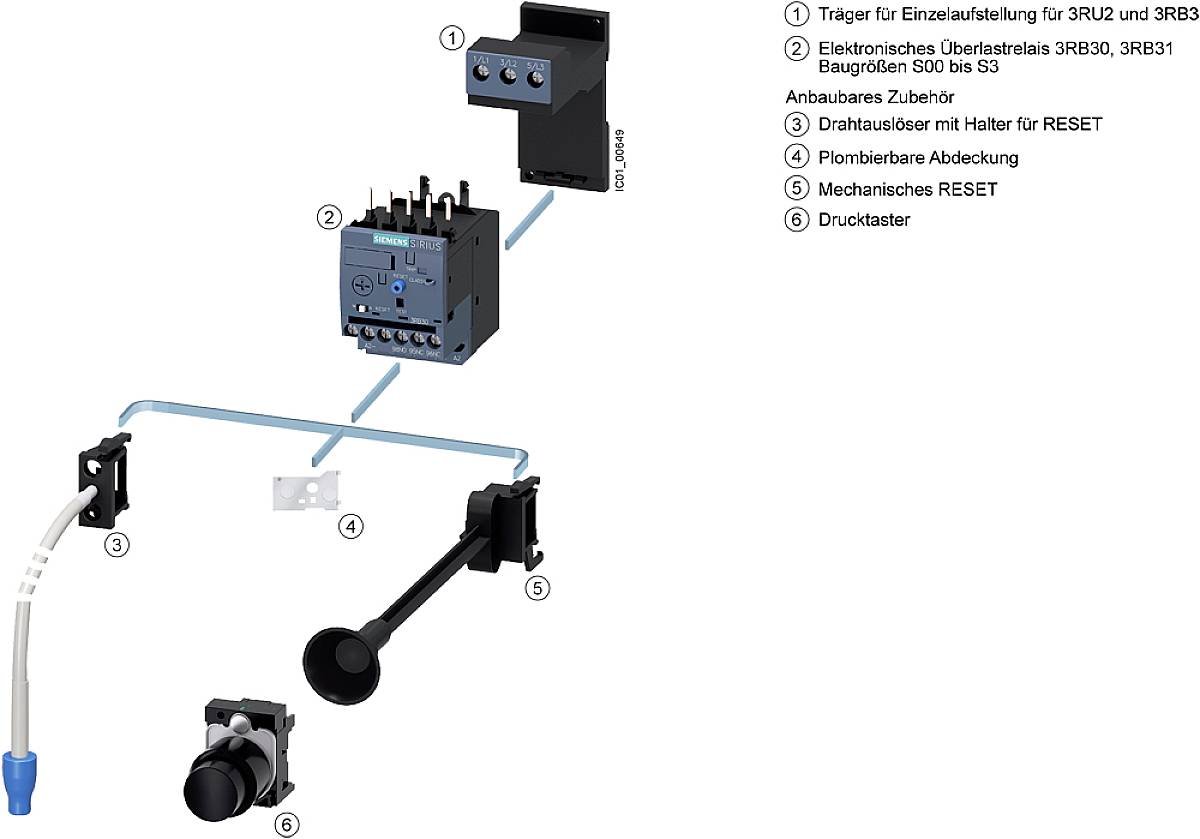

Diagramme montre les composants électriques : support avec représentation individuelle, relais de surcharge, accessoires de montage, déclencheur rotatif, couvercle, RÉINITIALISATION, bouton-poussoir.

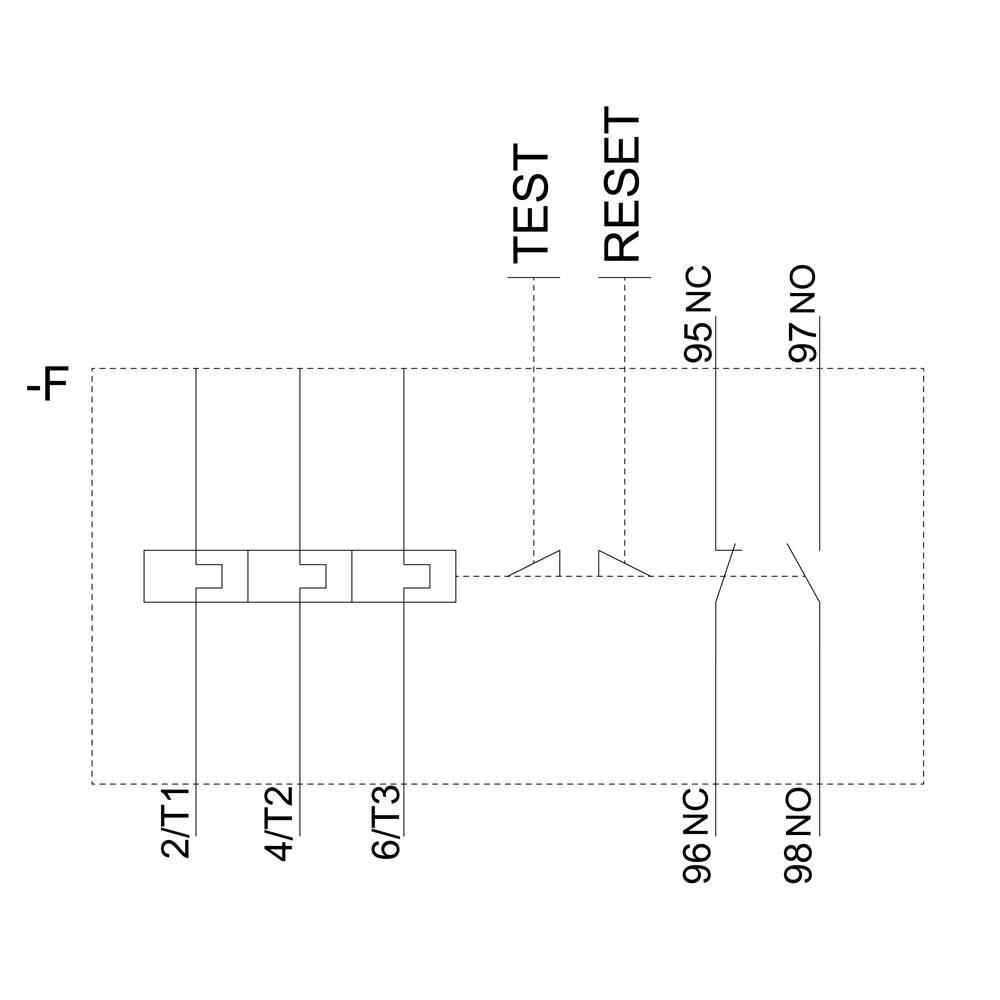

Schéma de câblage d'un relais avec bornes : 'T1', 'T2', 'T3'. Boutons marqués 'TEST' et 'RESET'. Contacts : '95 NC', '96 NC', '97 NO', '98 NO'.

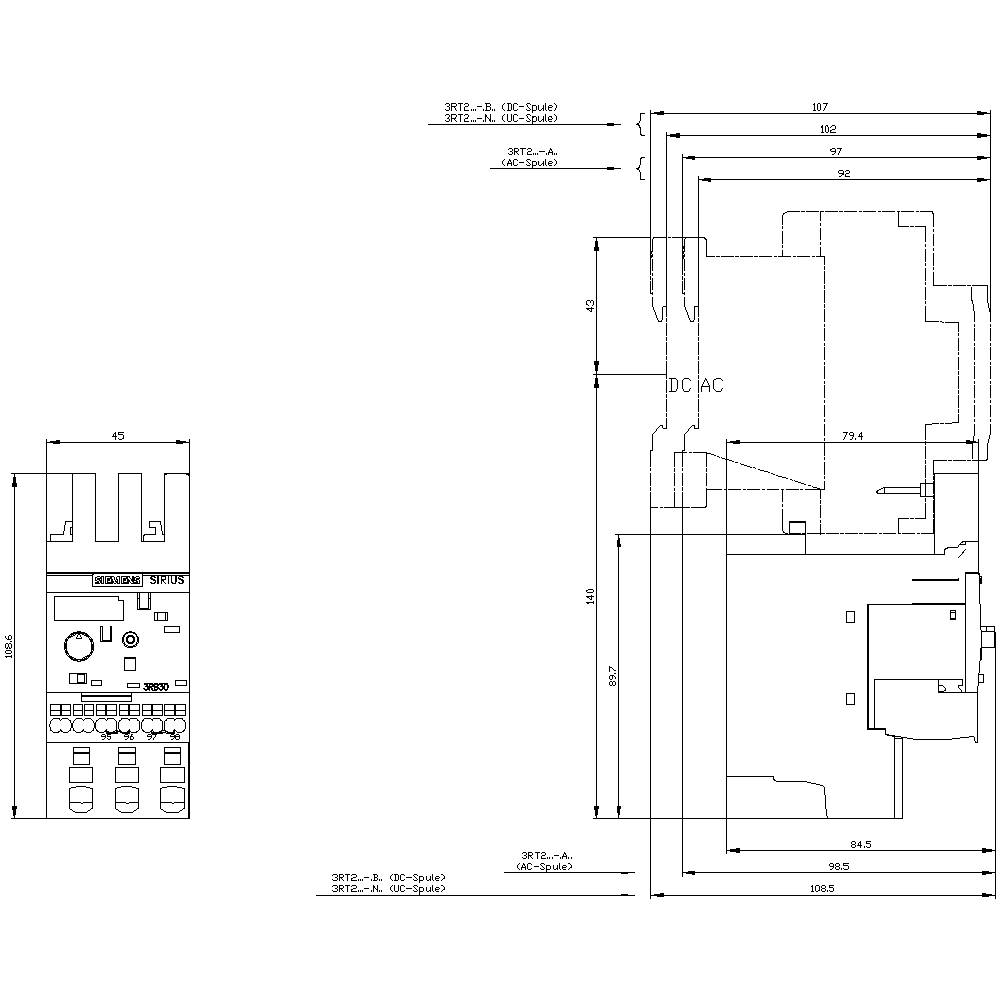

Un diagramme technique d'un composant électrique, montrant des dimensions détaillées et des connexions spécifiques, par exemple des entrées CC/CA.

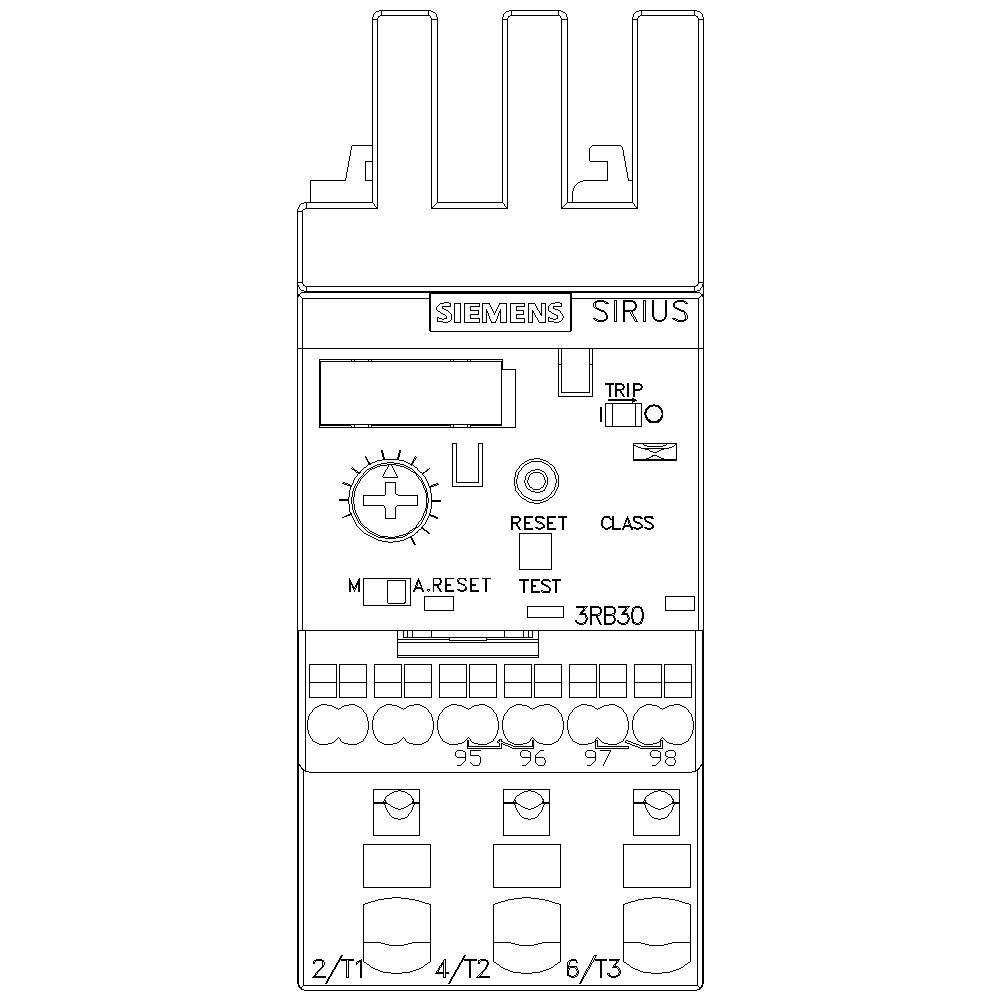

Schéma de relais de commande d'un relais de surcharge Siemens SIRIUS 3RB30 avec fonction de réinitialisation et de test, sélection de classe et bornes de connexion.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3026-2SE0

Dimensions

Fiche technique (PDF)

Livraison avant le ven. 7 août

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (183,33 € / unité(s))

183,33 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de surcharge 3...12 A pour protection des moteurs Taille S0

Nos services :

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3026-2SE0

Dimensions: S0

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 3 A

Valeur du courant d'appel (max.): 12 A

Plage de réglage (courant): 3 - 12 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccordement à ressort

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 109 mm

Dim.: (L x l x H) 85 x 45 x 109 mm

Contenu: 1 pc(s)

AWG max.: 8

AWG min.: 18

Courant nominal: 12 A

Longueur: 85 mm

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

Documents et téléchargements

Fiche technique

Fiche technique 1743068 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3026-2SE0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743068 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3026-2SE0 1 pc(s)

Description

Relais de surcharge 3...12 A pour protection des moteurs Taille S0, CLASS 20 Montage sur contacteur circuit principal : Bloc de jonction à bornes à ressort Circuit auxiliaire : Bloc de jonction à bornes à ressort Réarmement automatique/manuel
