Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2UW1 1 pc(s)

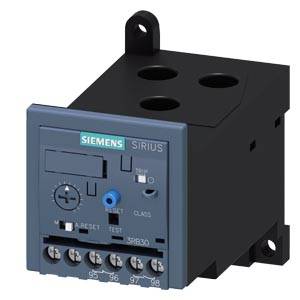

Un appareil électrique carré de la marque Siemens, série Sirius. Il dispose de trois ouvertures circulaires en haut et de plusieurs connexions en bas.
'Un armoire électrique ouverte montre des composants électriques et des câbles bien organisés, illustrant un câblage structuré pour des systèmes de commande.'

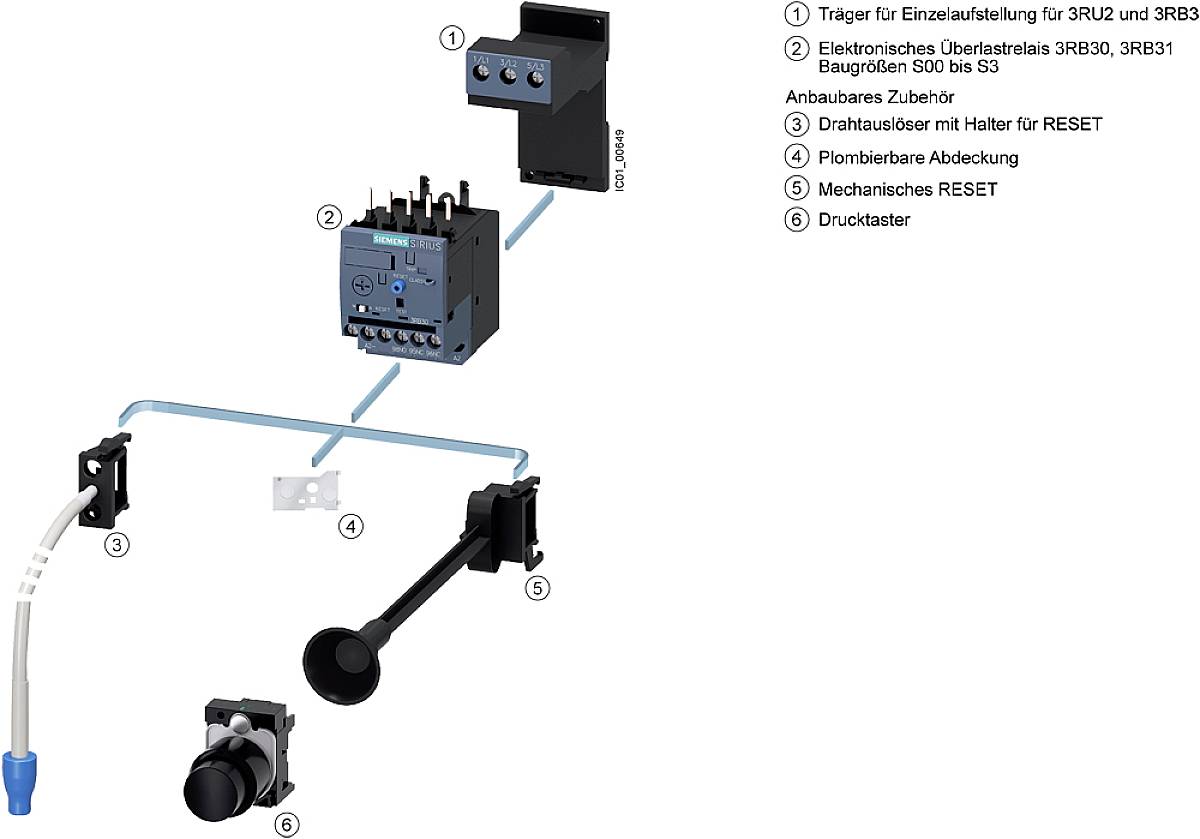

'Composants d'appareillage électrique avec étiquettes : Support (1), Relais de surcharge (2), Accessoires (3, 4), Couvercle (5), Réinitialisation manuelle (6), Bouton-poussoir (6).'
'Schéma de câblage avec touches TEST et RESET. Lignes marquées vers 95 NC, 96 NC, 97 NO, 98 NO. À l'intérieur du rectangle se trouvent trois éléments de commutation.'

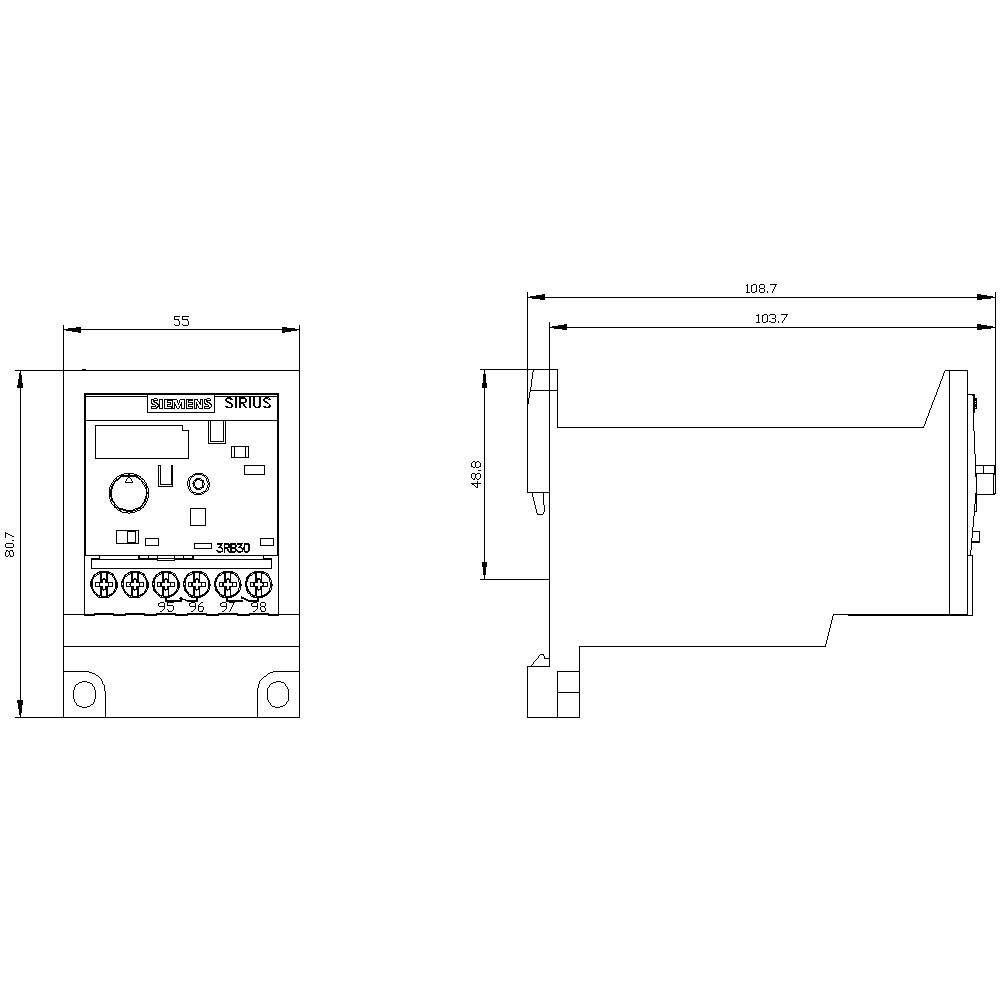

L'image présente des dessins techniques d'un appareil de commutation Siemens SIRIUS, avec des vues de face et de côté. Dimensions : 55x62,7 mm (face), 108,7x49,8 mm (côté).
1/5
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3036-2UW1
Dimensions
S2
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 10 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (209,99 € / unité(s))
209,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,07 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RB3036-2UW1

Dimensions

S2

Fonctions

Surcharge

Tension de fonctionnement

690 V/AC

Plage de réglage du courant (min.)

12.5 A

Valeur du courant d'appel (max.)

50 A

Plage de réglage (courant)

12.5 - 50 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

transformateur à primaire traversant

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

55 mm

Hauteur

81 mm

Dim.

(L x l x H) 109 x 55 x 81 mm

Contenu

1 pc(s)

AWG max.

14

AWG min.

20

Courant nominal

50 A

Longueur

109 mm

Section min. de câble rigide

1 mm²

Separate positioning

1

1

0

Class 20

Through-feed current converter

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1743077 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2UW1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743077 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2UW1 1 pc(s)

Description

Relais de surcharge 12,5...50 A pour protection des moteurs Taille S2, CLASS 20E Installation séparée circuit principal : Transformateur à primaire traversant Circuit auxiliaire : à vis Réarmement automatique/manuel
