Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2WB0 1 pc(s)

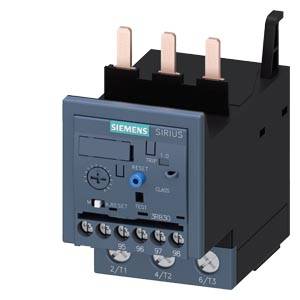

Relais industriel Siemens avec trois bornes d'entrée et quatre bornes de sortie, utilisé pour les circuits de commande électriques.

Photo non contractuelle

Une armoire électrique avec une porte ouverte montre des composants électriques et des câblages utilisés pour des systèmes de commande et de distribution.

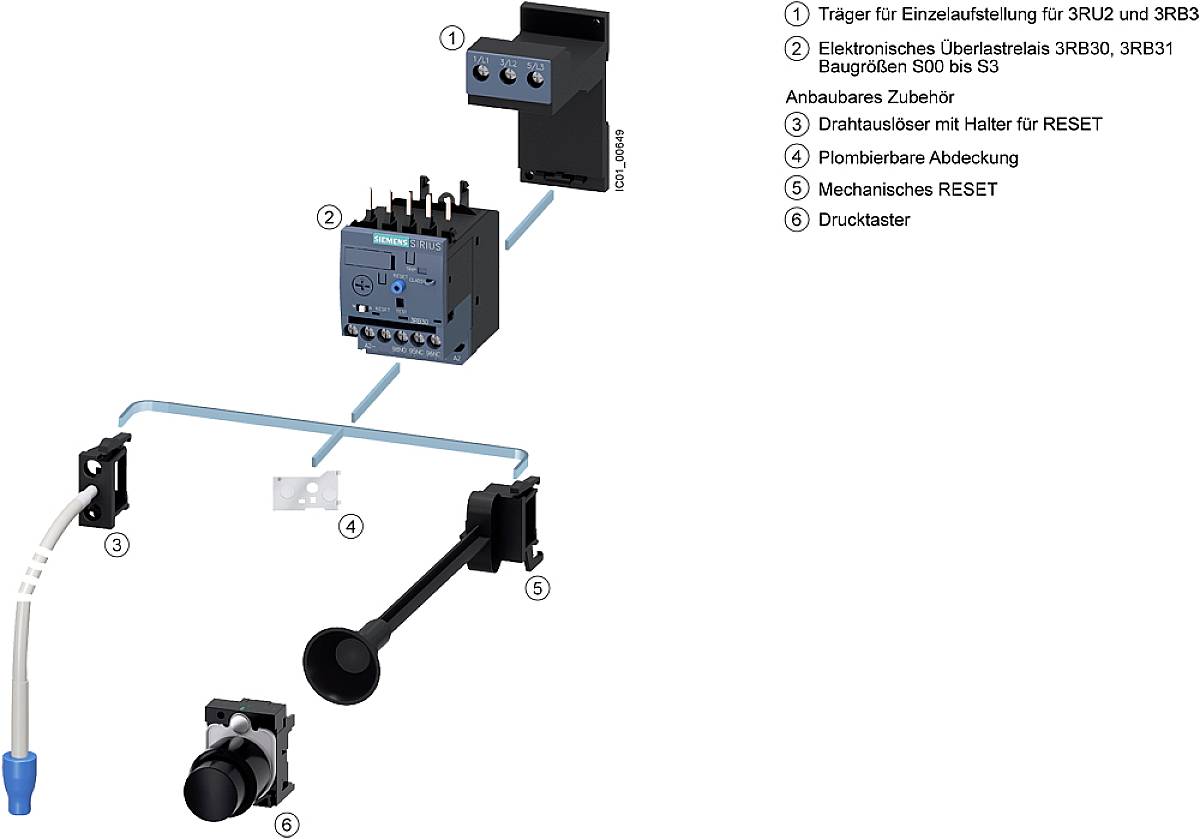

Le diagramme montre un relais de surcharge électronique avec accessoires, incluant un déclencheur rotatif avec support pour la réinitialisation et une réinitialisation mécanique.

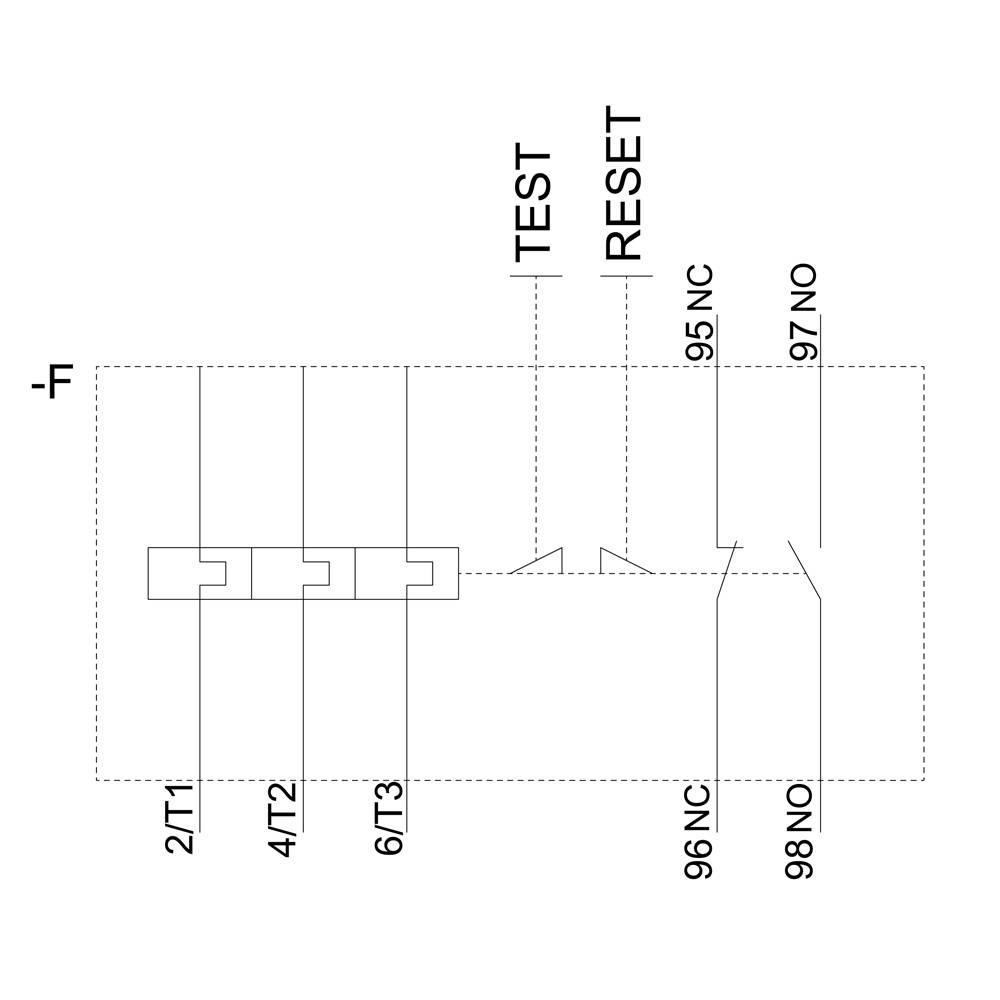

Schéma de connexion d'un relais électrique montrant les bornes T1, T2, T3 ainsi que les fonctions de test et de réinitialisation. Connexions aux contacts 95, 96, 97, 98 indiquées.

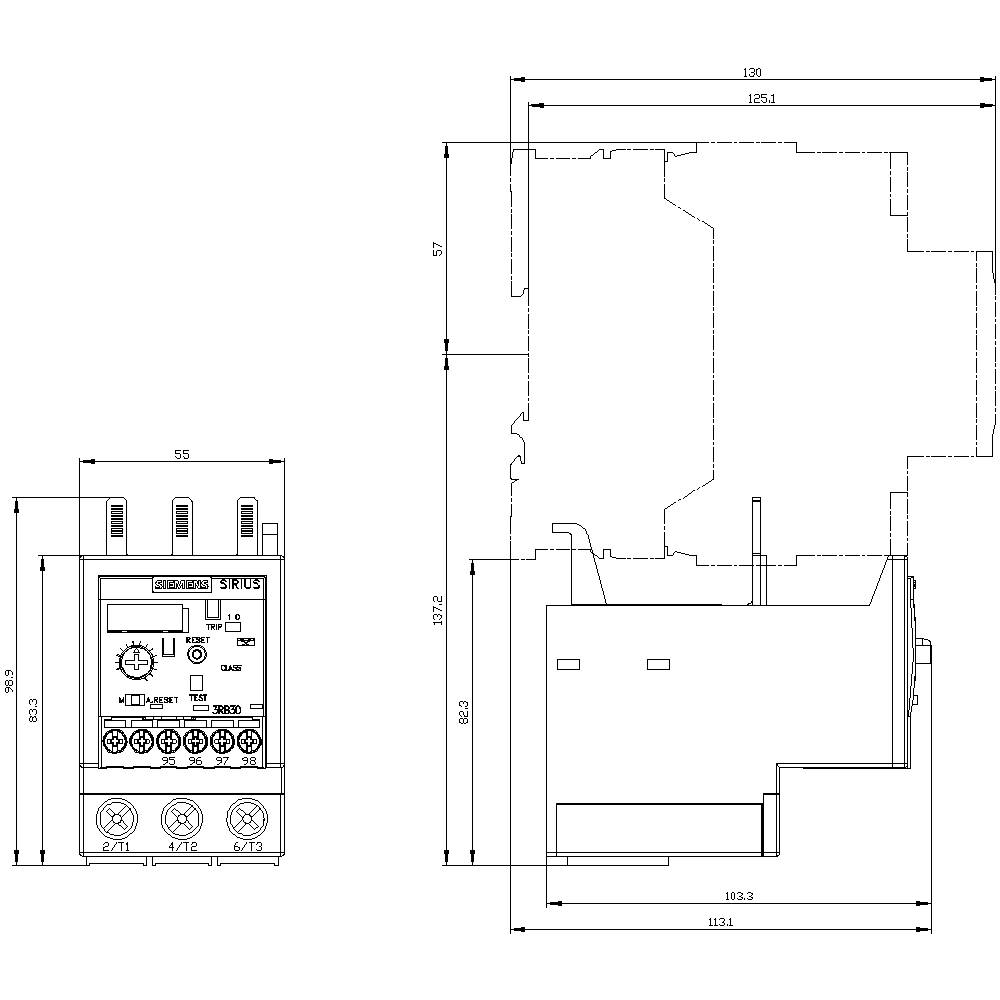

Dessin technique d'un appareil électrique représentant les vues de face et de profil, indiquant les dimensions et les points de connexion pour l'assemblage.

1/5

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3036-2WB0

Dimensions

Fiche technique (PDF)

Livraison avant le ven. 27 novembre 2026

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (215,83 € / unité(s))

215,83 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3036-2WB0

Dimensions: S2

Fonctions: Surcharge

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 20 A

Valeur du courant d'appel (max.): 80 A

Plage de réglage (courant): 20 - 80 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 55 mm

Hauteur: 99 mm

Dim.: (L x l x H) 104 x 55 x 99 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 18

Courant nominal: 60 A

Longueur: 104 mm

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1743078 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2WB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743078 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-2WB0 1 pc(s)

Description

Relais de surcharge 20...80 A pour protection des moteurs Taille S2, CLASS 20E Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel
