ÉlectromécaniqueRelaisRelais de contrôle de tensionRelais de surveillance, grandeurs électriques

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XW1 1 pc(s)

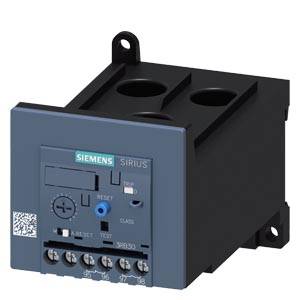

Relais électronique de surcharge de Siemens. Il dispose d'éléments de commande pour la réinitialisation et le test, ainsi que de bornes de raccordement sur le bord inférieur.
'Armoire électrique ouverte avec des composants électroniques disposés en rangées. Contient des interrupteurs, des câbles et des barrettes de connexion.'

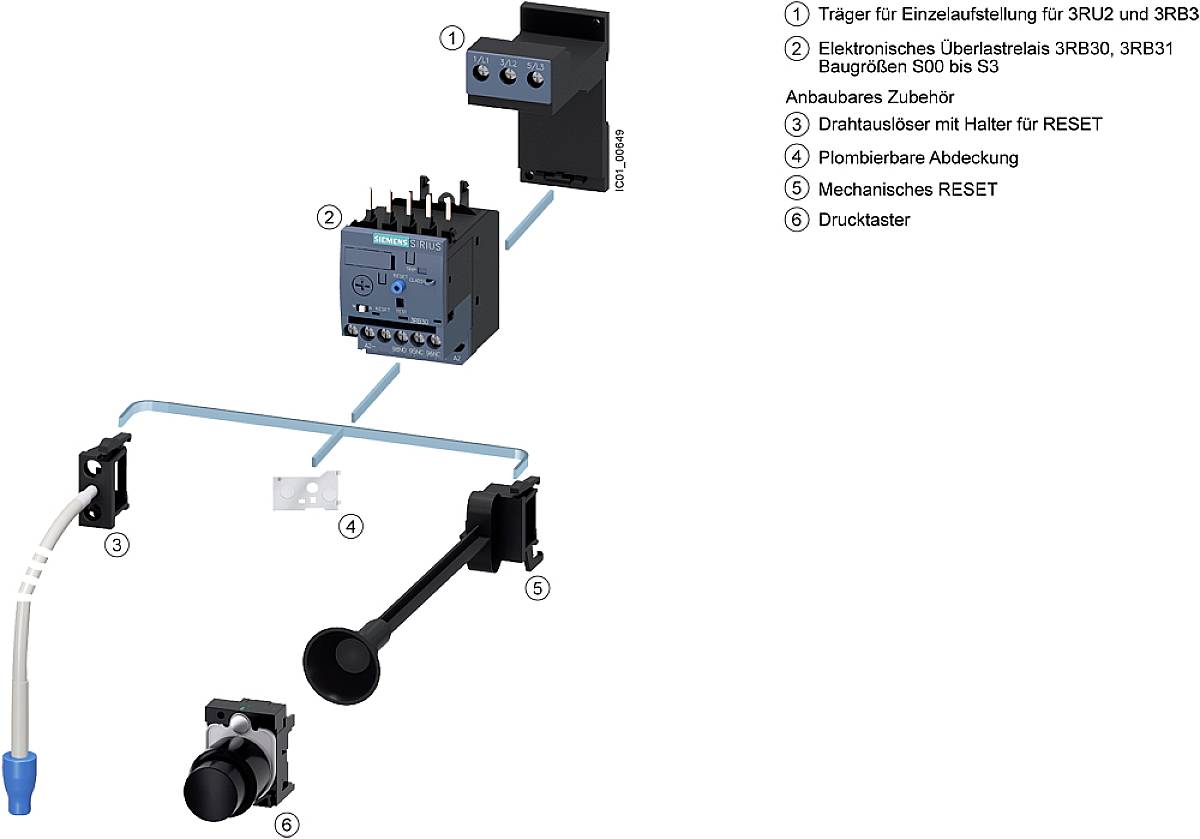

'Diagramme d'un relais de surcharge électronique et ses accessoires. Pièces numérotées : Support, Relais de surcharge, Bouton rotatif, Couvercle, Réinitialisation, Bouton-poussoir.'

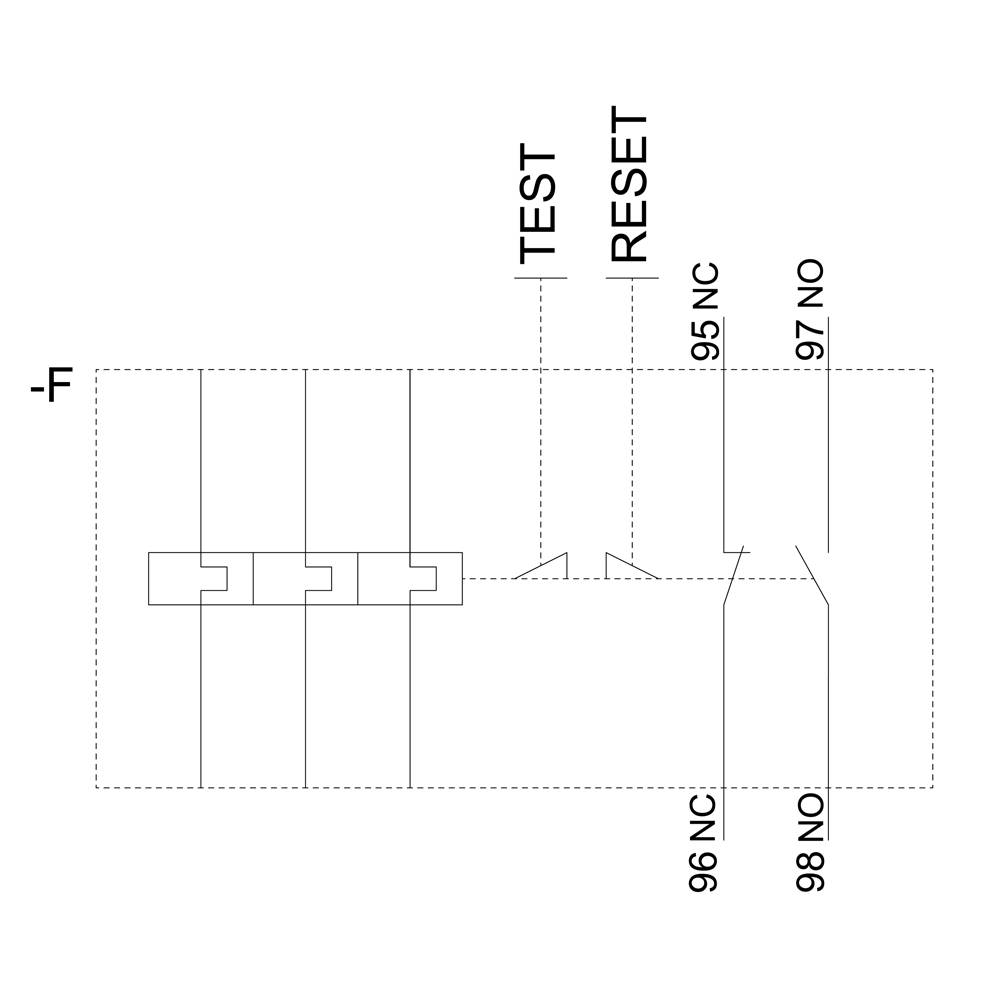

Touches 'TEST' et 'RESET' sont connectées par des circuits, les numéros affichés sont 95 NC, 96 NC, 97 NO, 98 NO. Objectif principal : commande d'interrupteur.

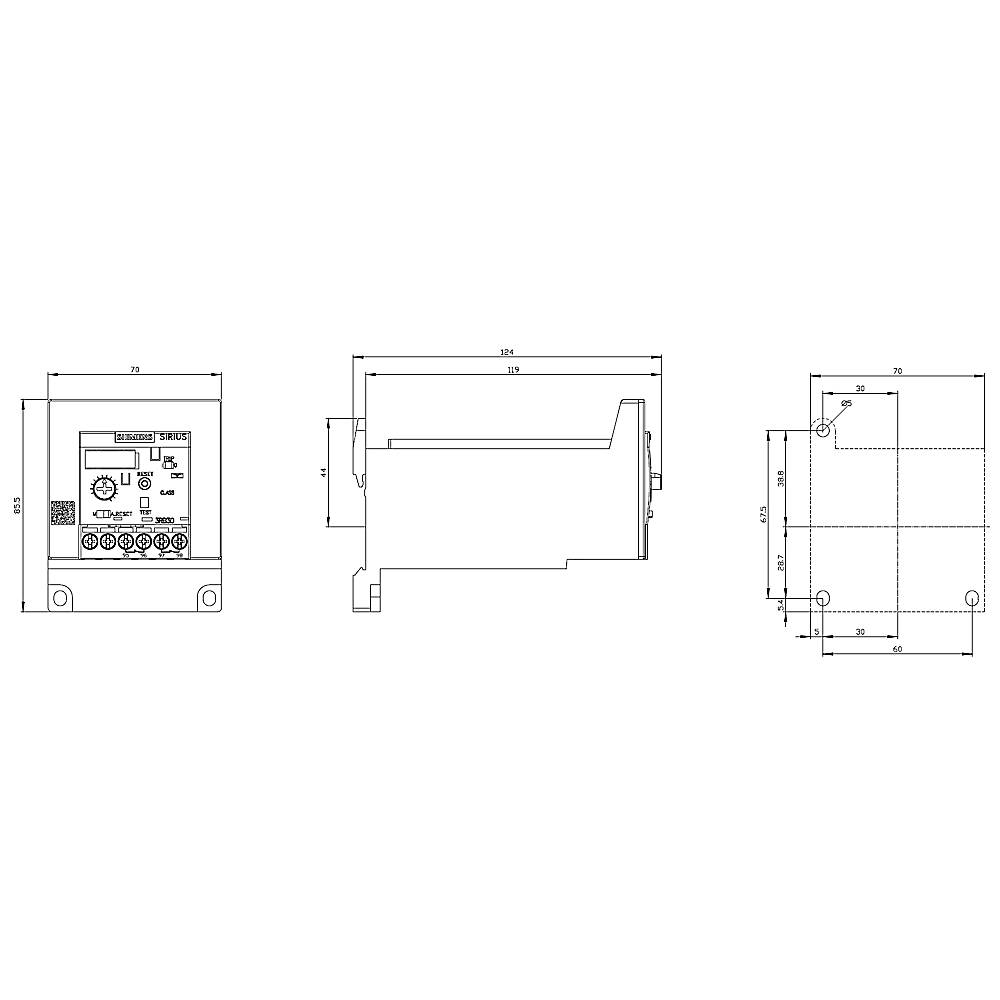

Dessin technique d'un dispositif électronique avec dimensions dans trois vues : vue de face, vue latérale et vue de dessus.
1/5
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3046-1XW1
Dimensions
S3
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le jeu. 17 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (275,00 € / unité(s))
275,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,07 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RB3046-1XW1

Dimensions

S3

Fonctions

Surcharge

Tension de fonctionnement

1000 V/AC

Plage de réglage du courant (min.)

32 A

Valeur du courant d'appel (max.)

115 A

Plage de réglage (courant)

32 - 115 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

transformateur à primaire traversant

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

70 mm

Hauteur

106 mm

Dim.

(L x l x H) 124 x 70 x 106 mm

Contenu

1 pc(s)

AWG max.

14

AWG min.

20

Courant nominal

115 A

Longueur

124 mm

Separate positioning

1

1

0

CLASS 10

Through-feed current converter

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1743085 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XW1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743085 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3046-1XW1 1 pc(s)

Description

Relais de surcharge 32...115 A pour protection des moteurs Taille S3, CLASSE 10E Installation séparée circuit principal : Transformateur à primaire traversant Circuit auxiliaire : à vis Réarmement automatique/manuel
