Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3133-4WB0 1 pc(s)

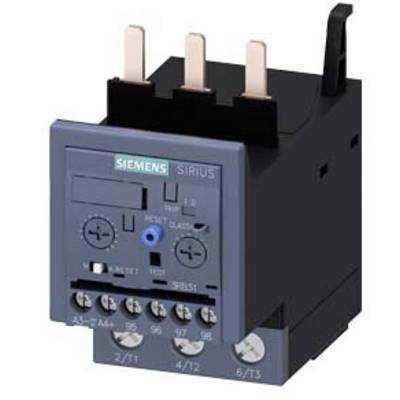

Un relais de surcharge Siemens Sirius à trois bornes en haut. L'appareil dispose de régulateurs et de bornes à vis pour le contrôle des appareils électriques.

Photo non contractuelle

Armoire serveur avec porte ouverte, montrant des câbles organisés et des équipements réseau. Adapté à l'infrastructure informatique et à la gestion des données.

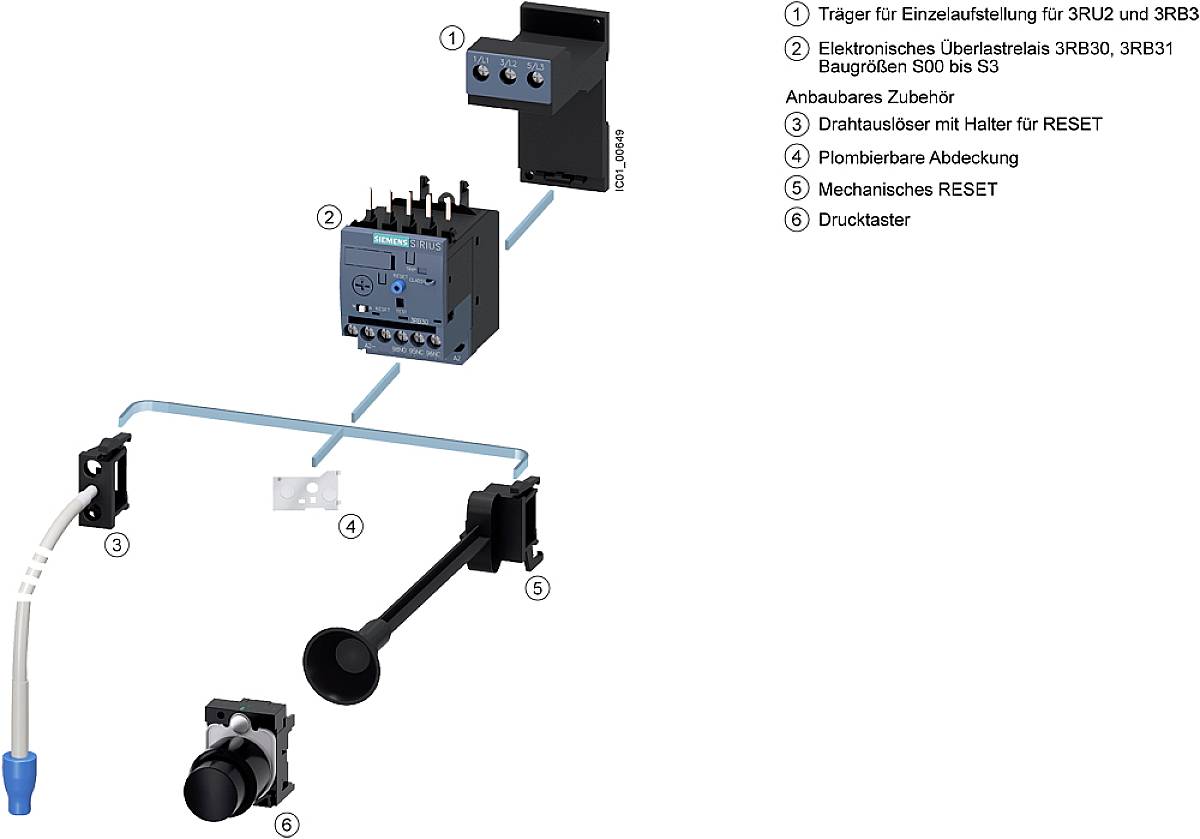

Le diagramme montre un relais de surcharge électronique et ses accessoires avec des lignes colorées reliant les connexions et les composants.

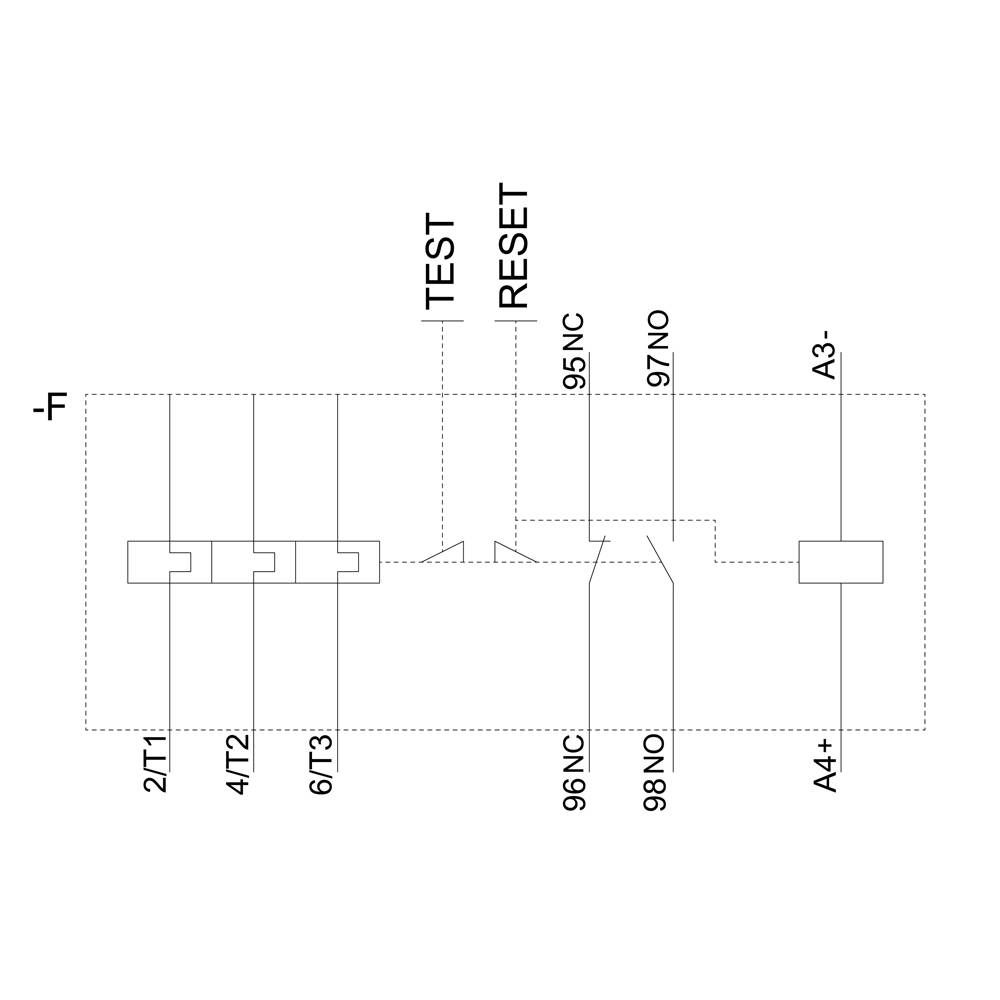

Schéma de câblage d'un relais électrique : Montre quatre bobines, étiquettes 'TEST' et 'RESET', connexions aux contacts 2/T1, 4/T2, 6/T3, 96 NC, 95 NC, 97 NO, 98 NO, A3-, A4+.

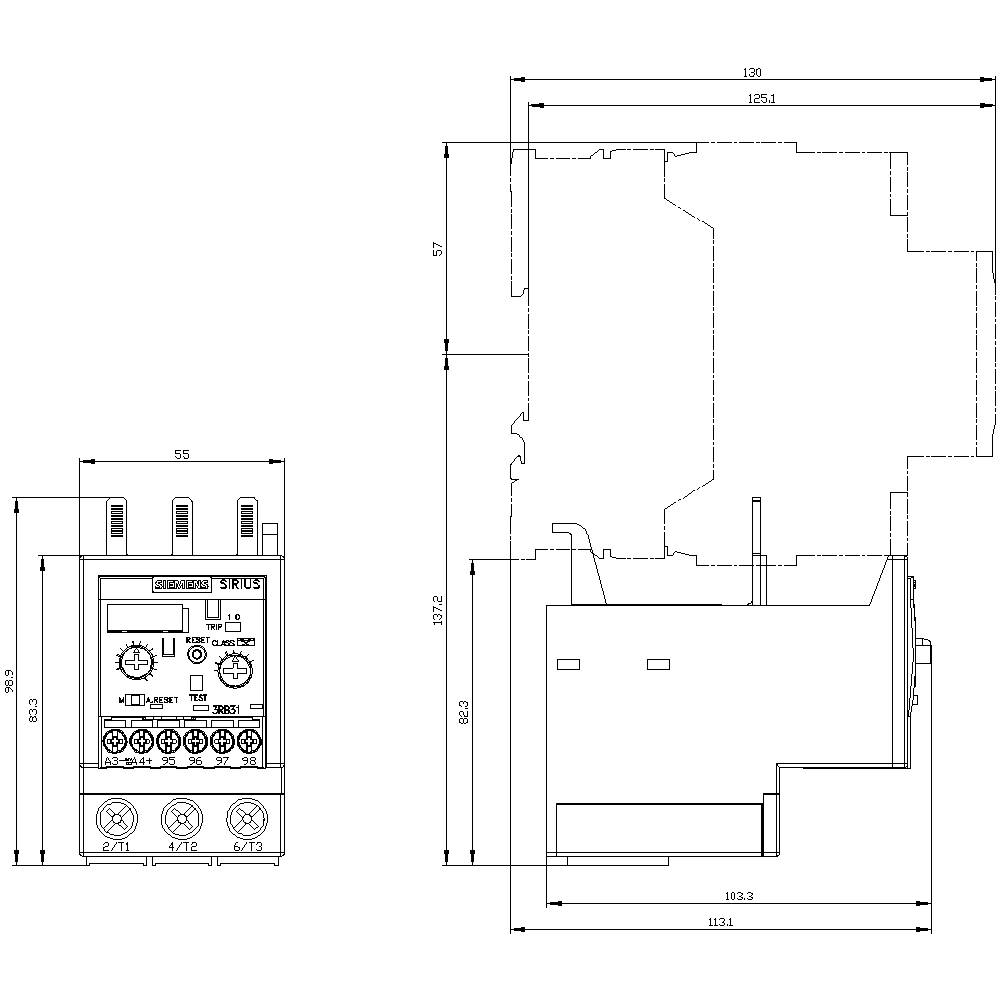

Dessins techniques d'un appareil électronique avec dimensions en millimètres, vue de face et vue latérale.

1/5

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3133-4WB0

Dimensions

Fiche technique (PDF)

Livraison avant le mar. 21 juillet

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (270,83 € / unité(s))

270,83 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de surcharge 20...80 A pour protection des moteurs Taille S2

Nos services :

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3133-4WB0

Dimensions: S2

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 20 A

Valeur du courant d'appel (max.): 80 A

Plage de réglage (courant): 20 - 80 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 55 mm

Hauteur: 99 mm

Dim.: (L x l x H) 104 x 55 x 99 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 18

Courant nominal: 80 A

Longueur: 104 mm

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

Documents et téléchargements

Fiche technique

Fiche technique 1699089 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3133-4WB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1699089 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3133-4WB0 1 pc(s)

Description

Relais de surcharge 20...80 A pour protection des moteurs Taille S2, CLASS 5E...30E Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel Détection interne des défauts à la terre
