ÉlectromécaniqueRelaisRelais de contrôle de tensionRelais de surveillance, grandeurs électriques

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3143-4UD0 Piece 1 pc(s)

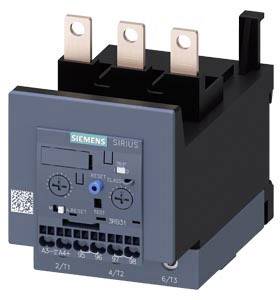

Un contacteur tripolaire Siemens SIRIUS avec trois bornes de connexion supérieures et un bouton de réinitialisation bleu sur la face avant.
Une armoire électrique ouverte montre différents composants électroniques et câblages utilisés pour la technique de commande et de régulation.

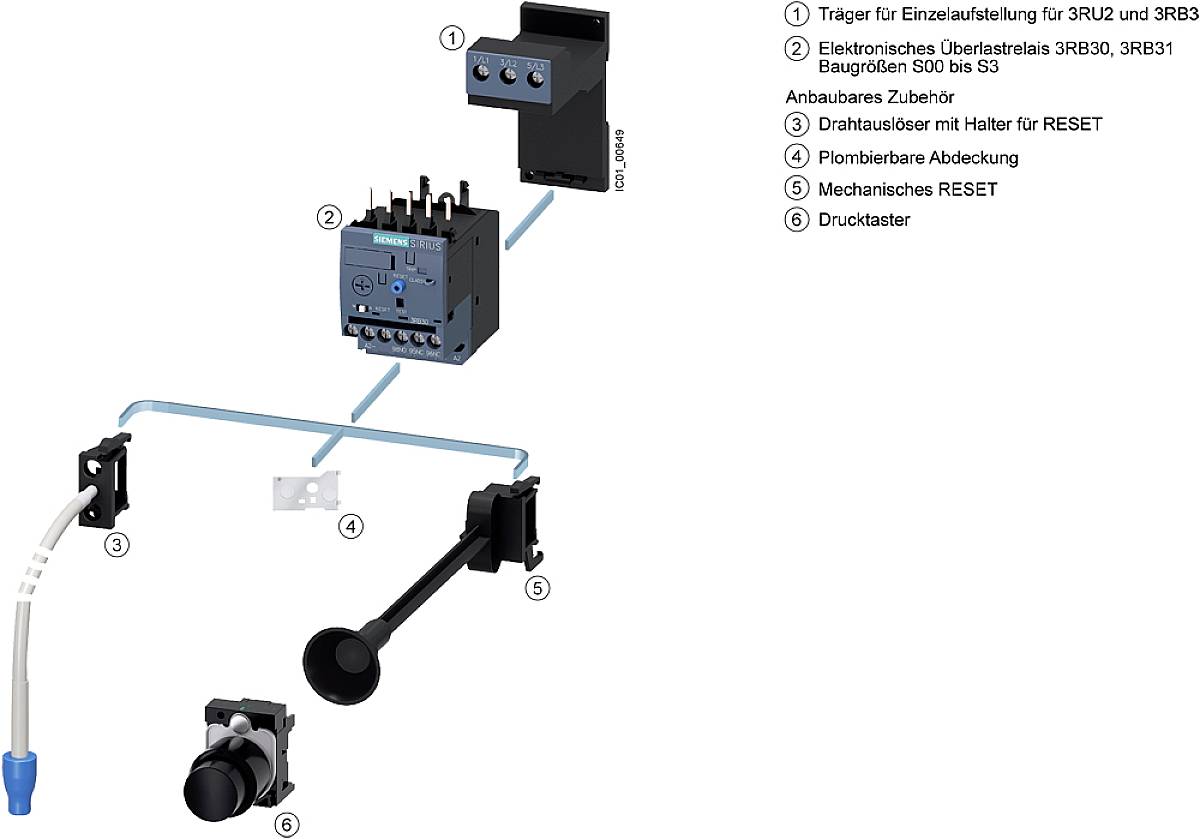

'Le diagramme montre les composants d'un relais de surcharge électronique avec son support, ses accessoires et ses pièces mécaniques.'

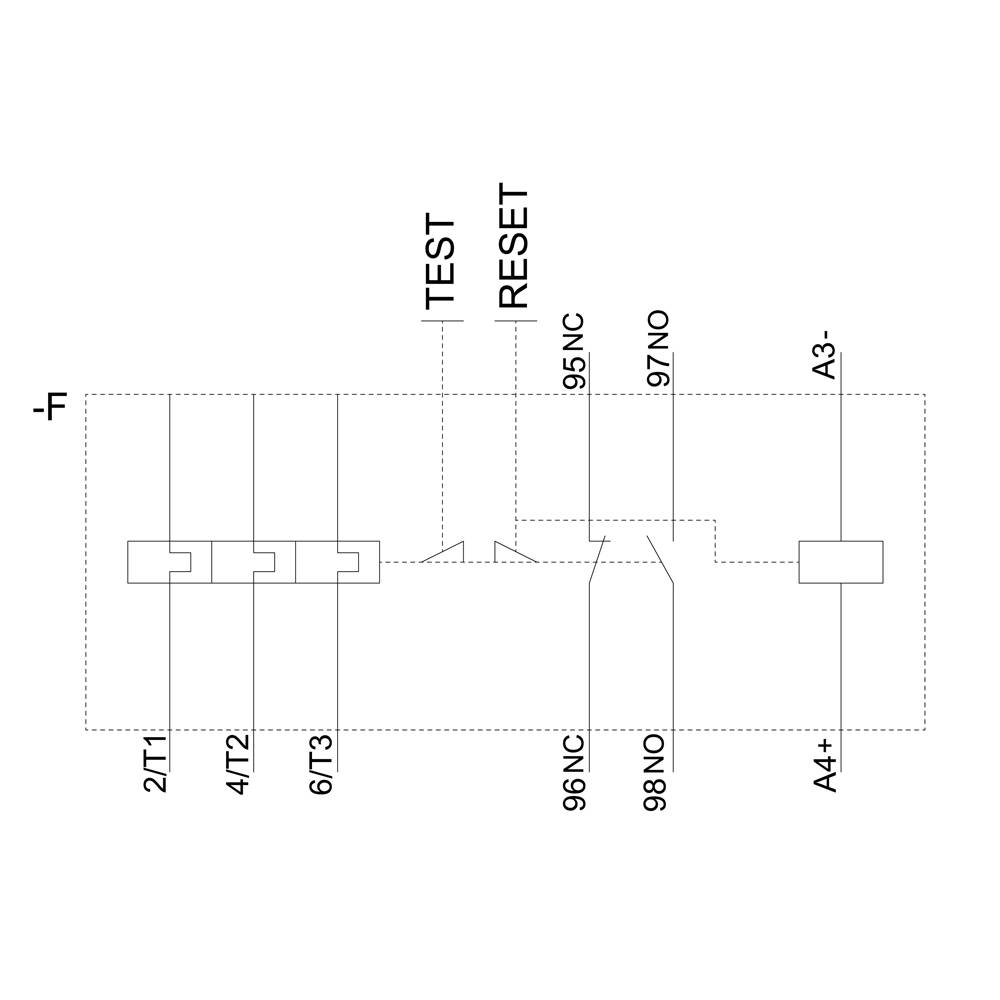

Schéma de circuit avec plusieurs contacts, incluant 'TEST', 'RESET', et des annotations numériques ; montre les points de connexion électriques.

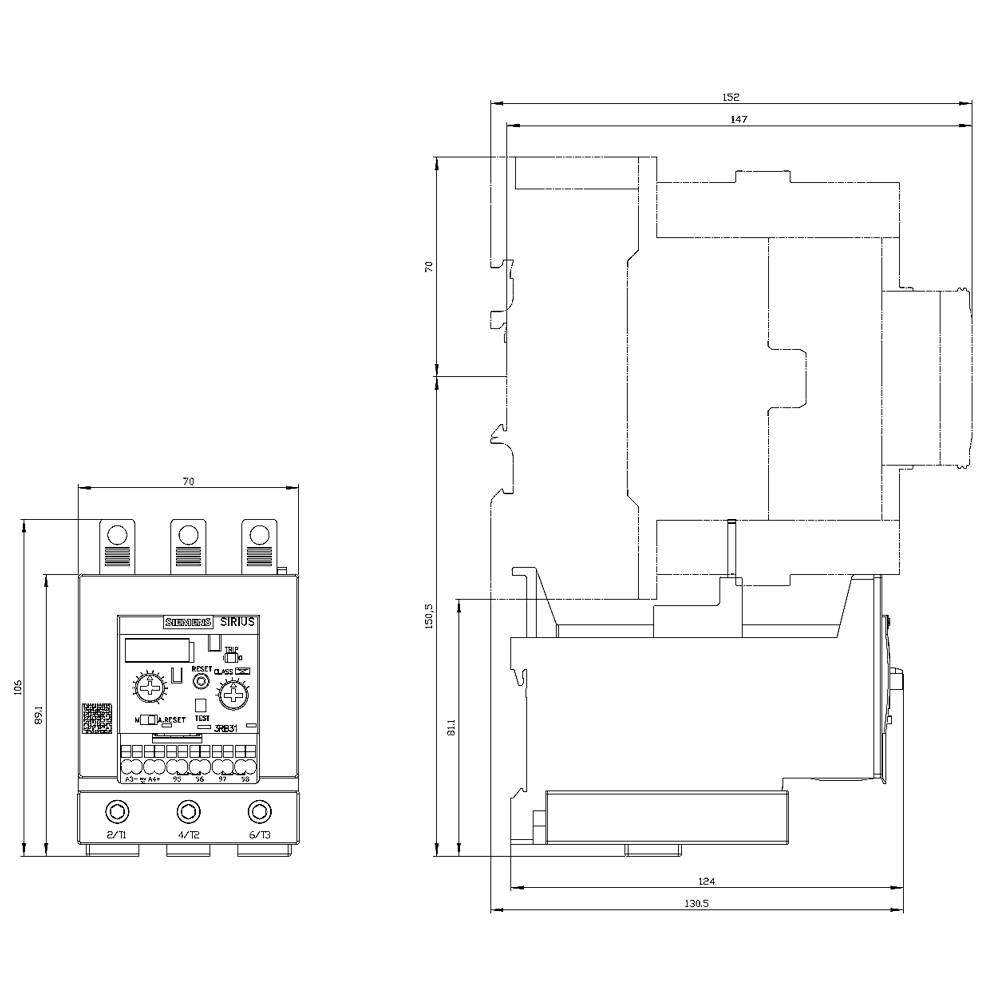

Dessin technique d'un appareil électronique avec dimensions. Présente une vue de face et une vue latérale avec des indications de mesures détaillées.
1/5
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3143-4UD0
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 10 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (295,00 € / unité(s))
295,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,07 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type d'emballage

Piece

Type de produit

Relais de surcharge

Type

3RB3143-4UD0

Dimensions

S3

Fonctions

Surcharge

Tension de fonctionnement

1000 V/AC

Plage de réglage du courant (min.)

12.5 A

Valeur du courant d'appel (max.)

50 A

Plage de réglage (courant)

12.5 - 50 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

70 mm

Hauteur

106 mm

Dim.

(L x l x H) 124 x 70 x 106 mm

Contenu

1 pc(s)

AWG max.

1

AWG min.

10

Courant nominal

50 A

Longueur

124 mm

Section de câble flexible (min.)

2.5 mm²

Section min. de câble rigide

2.5 mm²

Separate positioning

1

1

0

Adjustable

Screw connection

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1699090 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3143-4UD0 Piece 1 pc(s)

Fiche technique 1699090 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3143-4UD0 Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1699090 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3143-4UD0 Piece 1 pc(s)

Description

Relais de surcharge 12,5...50 A pour protection des moteurs Taille S3, CLASS 5E...30E Montage sur contacteur circuit principal : à vis Circuit auxiliaire : Bloc de jonction à bornes à ressort Réarmement automatique/manuel
