Relais de surcharge Siemens 3RU2116-1AB1 1 pc(s)

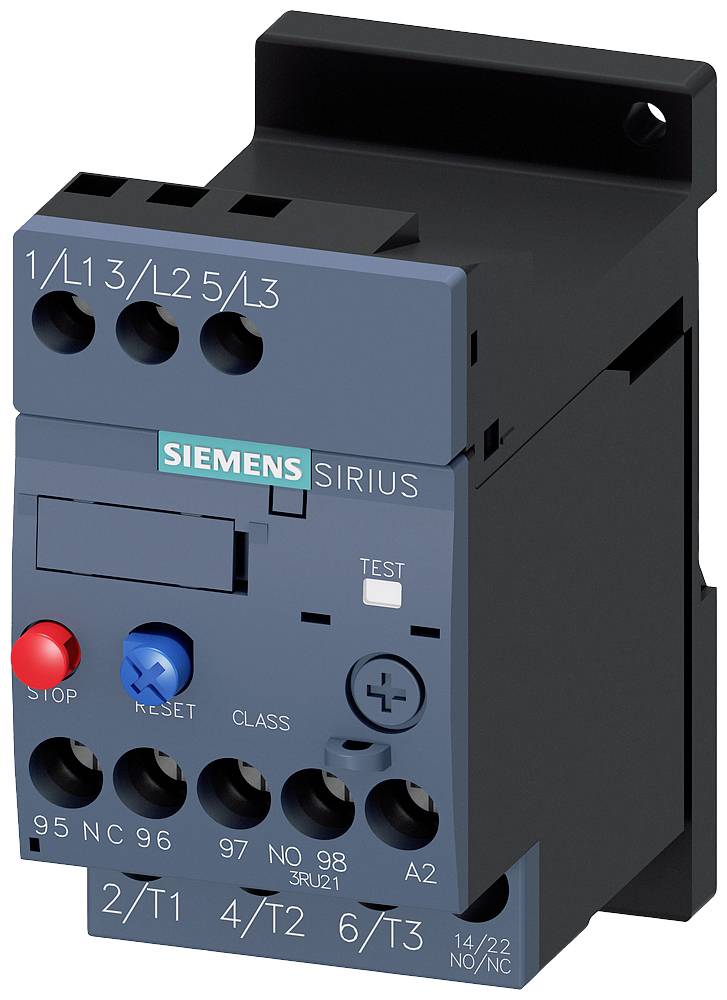

Un dispositif de commande Siemens Sirius en bleu et noir avec plusieurs connexions et touches, dont 'Stop' et 'Reset'.
Une armoire électrique ouverte avec plusieurs rangées de câbles, d'interrupteurs et d'appareils de commande, organisés et étiquetés.
Schéma de circuit complexe avec des composants d'un circuit de commande électrique : Relais thermique de surcharge, Module de réinitialisation à distance, Réinitialisation mécanique, Bouton-poussoir.

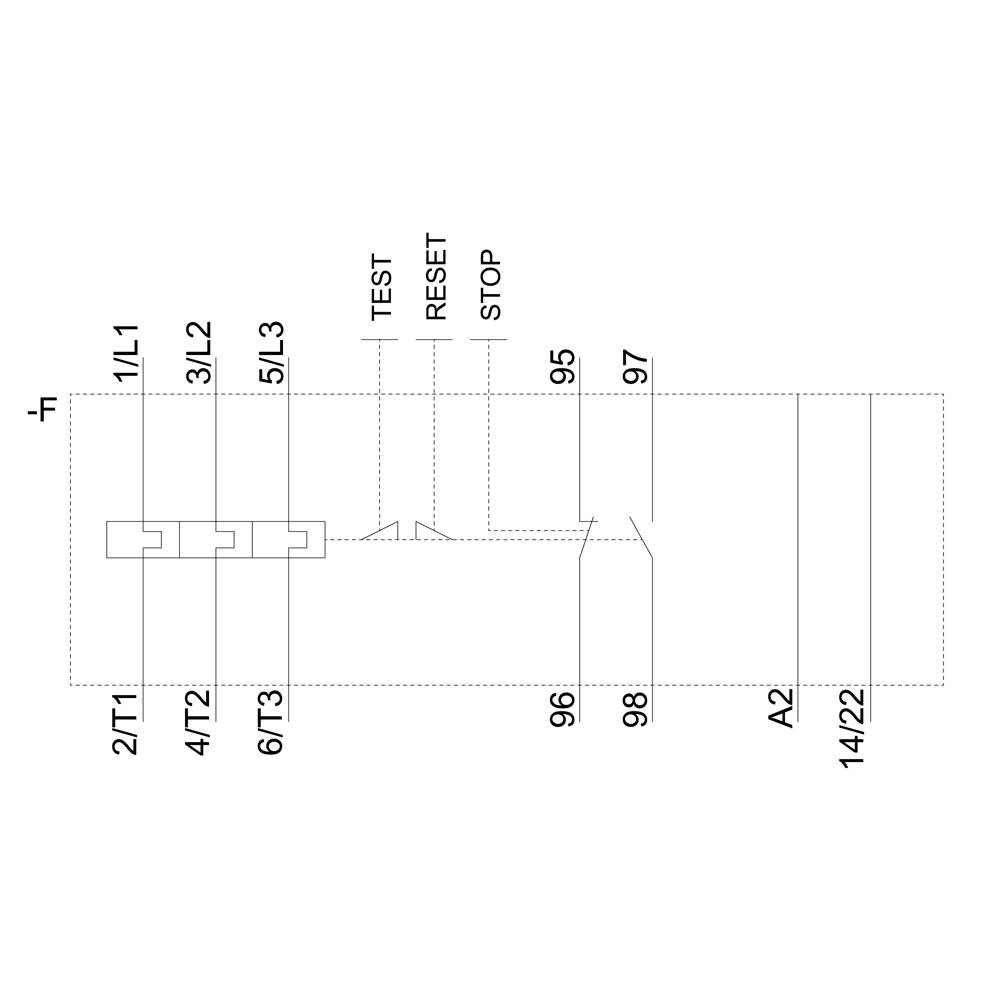

Représentation schématique d'un circuit avec des étiquettes : « TEST », « RÉINITIALISATION », « ARRÊT » et des connexions numérotées.

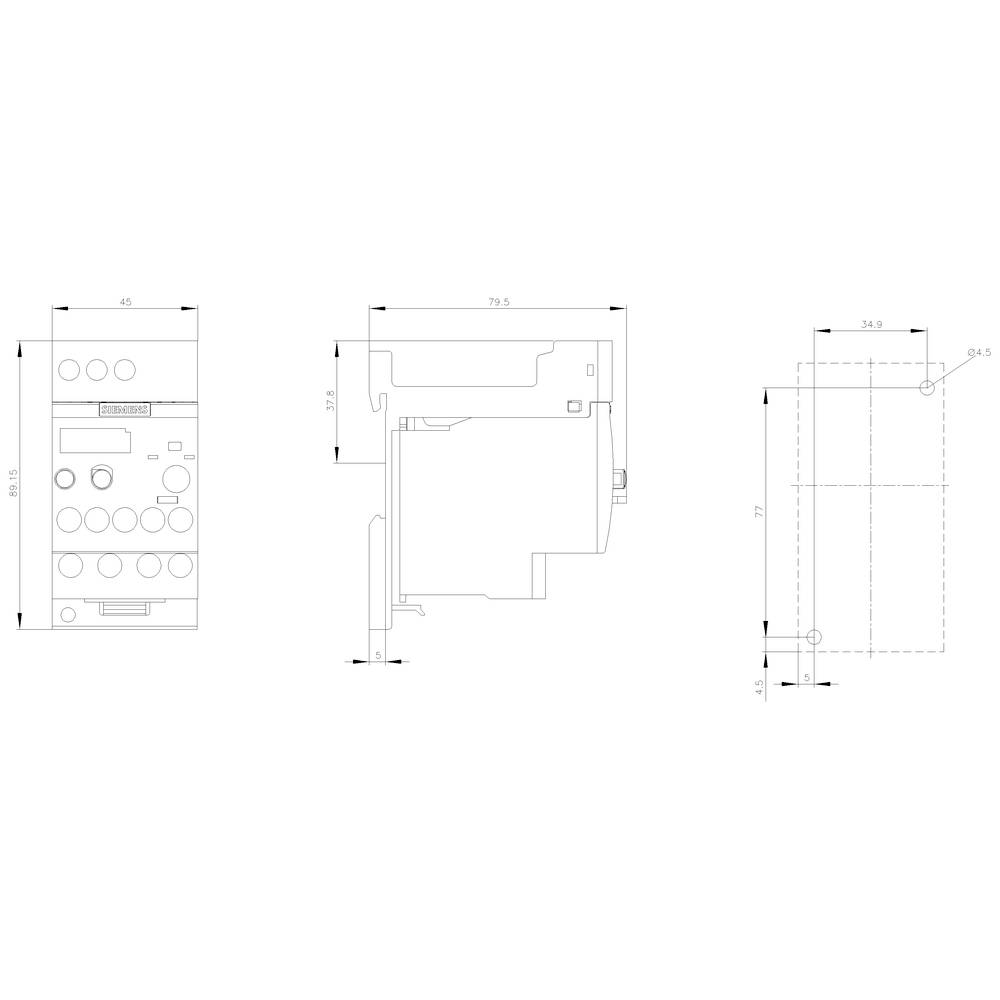

Dessin technique d'un appareil avec vue de face, latérale et supérieure. Les dimensions et l'emplacement des composants sont indiqués.

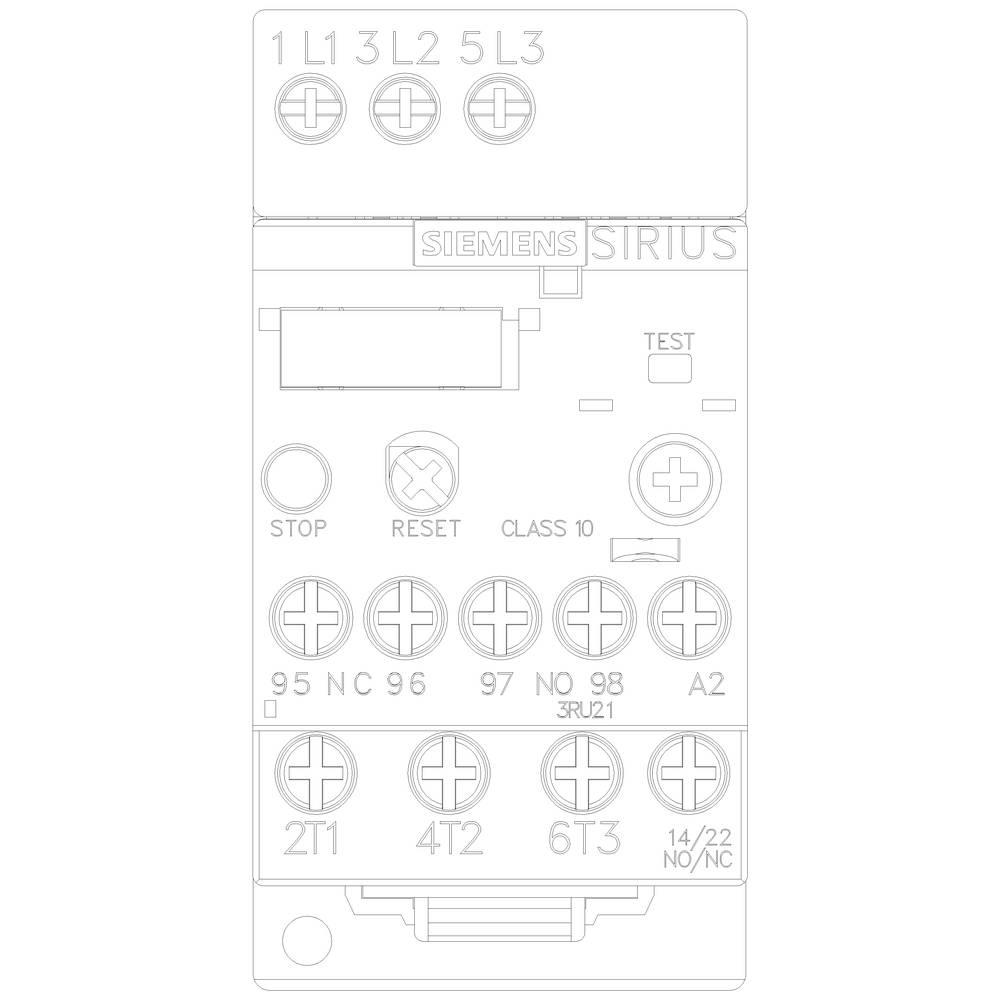

Boîtier électrique de commutation Siemens, modèle Sirius, avec plusieurs connexions et touches pour Arrêt, Réinitialisation et Test.
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2116-1AB1
Dimensions
S00
Tension de fonctionnement
690 V
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 10 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (89,99 € / unité(s))
89,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de surcharge 3RU2116-1AB1 Siemens

Nos services :

Caractéristiques techniques

  • Relais de surcharge 1,1...1,6 A thermique pour protection moteur taille S00, CLASSE 10 Montage individuel Circuit principal : à vis Circuit auxiliaire : à vis RESET manuel-automatique
Type de produit

Relais de surcharge

Type

3RU2116-1AB1

Dimensions

S00

Fonctions

Surcharge

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

1.1 A

Valeur du courant d'appel (max.)

1.6 A

Plage de réglage (courant)

1.1 - 1.6 A

Connexion

raccord à vis

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

89 mm

Profondeur

80 mm

Dim.

(l x H x P) 45 x 89 x 80 mm

Contenu

1 pc(s)

AWG max.

12

AWG min.

20

Courant nominal

1.6 A

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

4 mm²

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1705879 Relais de surcharge Siemens 3RU2116-1AB1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1705879 Relais de surcharge Siemens 3RU2116-1AB1 1 pc(s)

Description

Relais de surcharge 1.1-1.6A S00 3RU2116-1AB1
