Relais de surcharge Siemens 3RU2116-1FB0 1 pc(s)

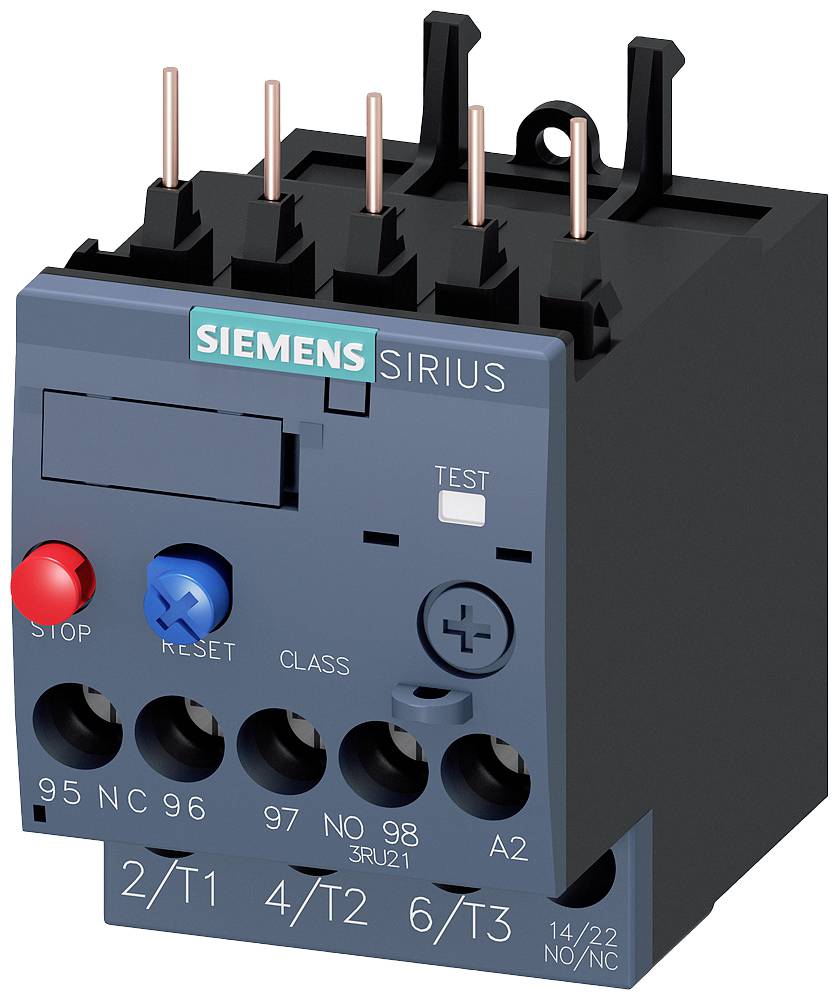

Un relais de surcharge Siemens Sirius avec plusieurs connexions et touches de commande et de réglage, incluant un bouton d'arrêt rouge 'STOP'.
Un armoire électrique ouverte remplie de composants électriques et de câbles. À gauche se trouvent divers modules et barrettes de connexion.
Schéma de câblage avec sept composants numérotés d'un système électrique, comprenant un relais thermique de surcharge et une réinitialisation mécanique.
Schéma d'un tableau de commande : Connexions entre les bornes 2/T1, 4/T2, 6/T3, avec touches 'TEST', 'RESET', 'STOP', et bornes 95, 96, 97, A2, 14/22.
'Dessin technique d'un appareil de commutation SIRIUS avec dimensions précises et connexions électriques. Mesures en millimètres.'
'Type de protection Siemens Sirius JRU21', montre les éléments de commande avec des touches Arrêt/Réinitialisation et des repères de connexion pour la commande de commutation.
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2116-1FB0
Dimensions
S00
Tension de fonctionnement
690 V
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 30 octobre
2 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (104,99 € / unité(s))
104,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Plus que 2 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Relais de surcharge 3,5...5,0 A thermique pour protection moteur taille S00, CLASSE 10 montage sur contacteur Circuit principal : vis Circuit auxiliaire : vis RESET automatique manuel
Type de produit

Relais de surcharge

Type

3RU2116-1FB0

Dimensions

S00

Fonctions

Surcharge

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

3.5 A

Valeur du courant d'appel (max.)

5.0 A

Plage de réglage (courant)

3.5 - 5.0 A

Connexion

raccord à vis

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

76 mm

Profondeur

70 mm

Dim.

(l x H x P) 45 x 76 x 70 mm

Contenu

1 pc(s)

Poids

0.1441 kg

AWG max.

12

AWG min.

20

Courant nominal

5 A

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

4 mm²

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

690 V

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1730570 Relais de surcharge Siemens 3RU2116-1FB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1730570 Relais de surcharge Siemens 3RU2116-1FB0 1 pc(s)

Description

Relais de surcharge 3.5-5.0A 3RU2116-1FB0
