Relais de surcharge Siemens 3RU2126-1GB0 1 pc(s) Piece

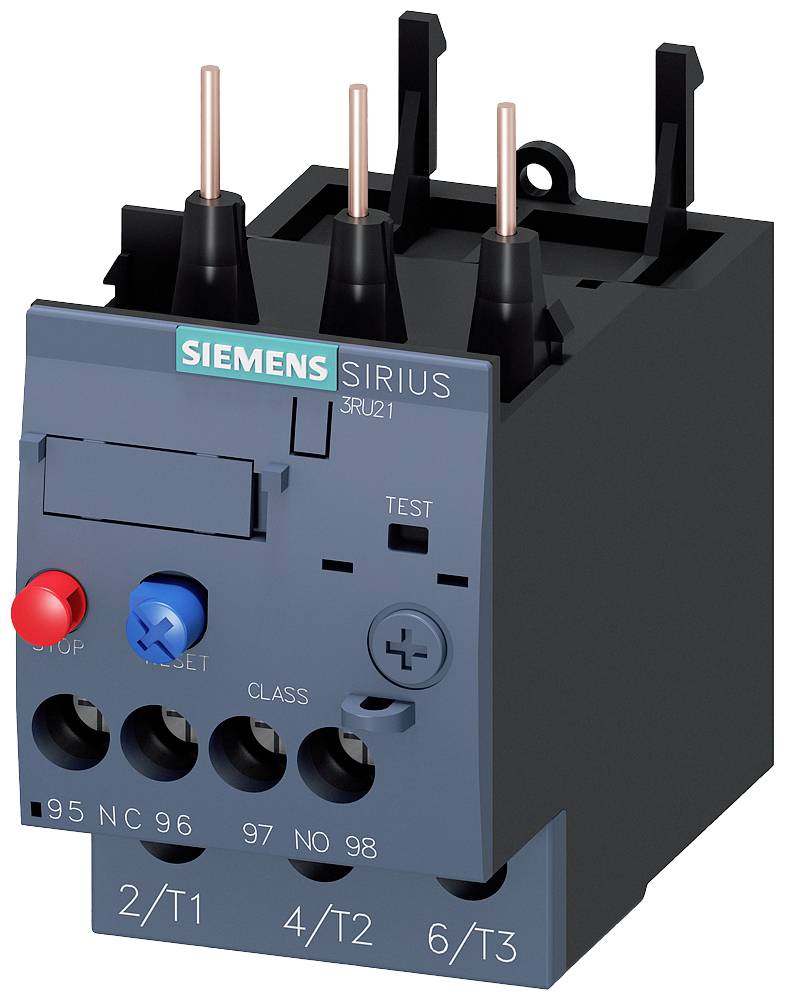

Relais thermique de surcharge de Siemens à trois bornes, avec des boutons de test bleus et rouges et le logo 'SIEMENS SIRIUS'.
Un armoire électrique ouvert montre différents composants électriques et câblages disposés de manière organisée.
La figure montre les composants d'un système de commutation avec des numéros identifiés : 1 à 7. Cela comprend un relais de surcharge thermique.

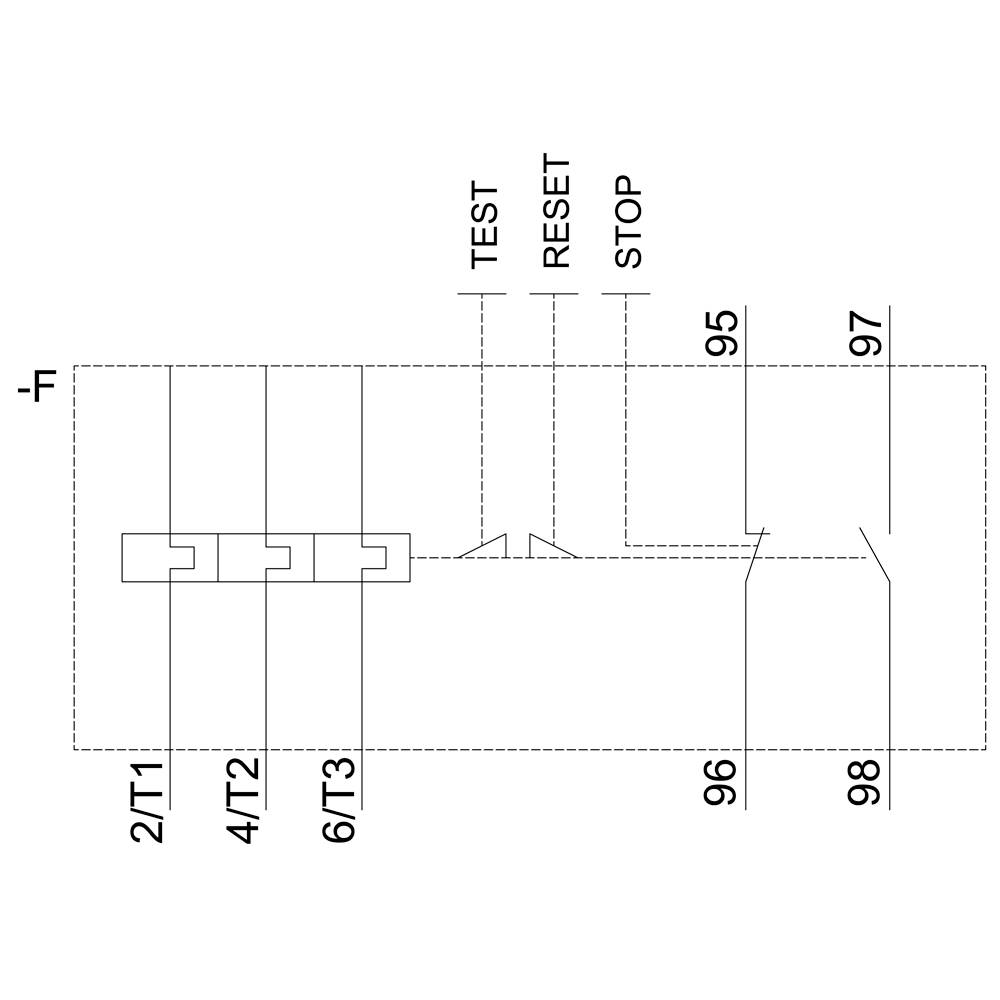

'Connecteur avec points marqués : TEST, RESET, STOP à 95, 97, 96. Numéros 2/T1, 4/T2, 6/T3 illustrés ci-dessous.'

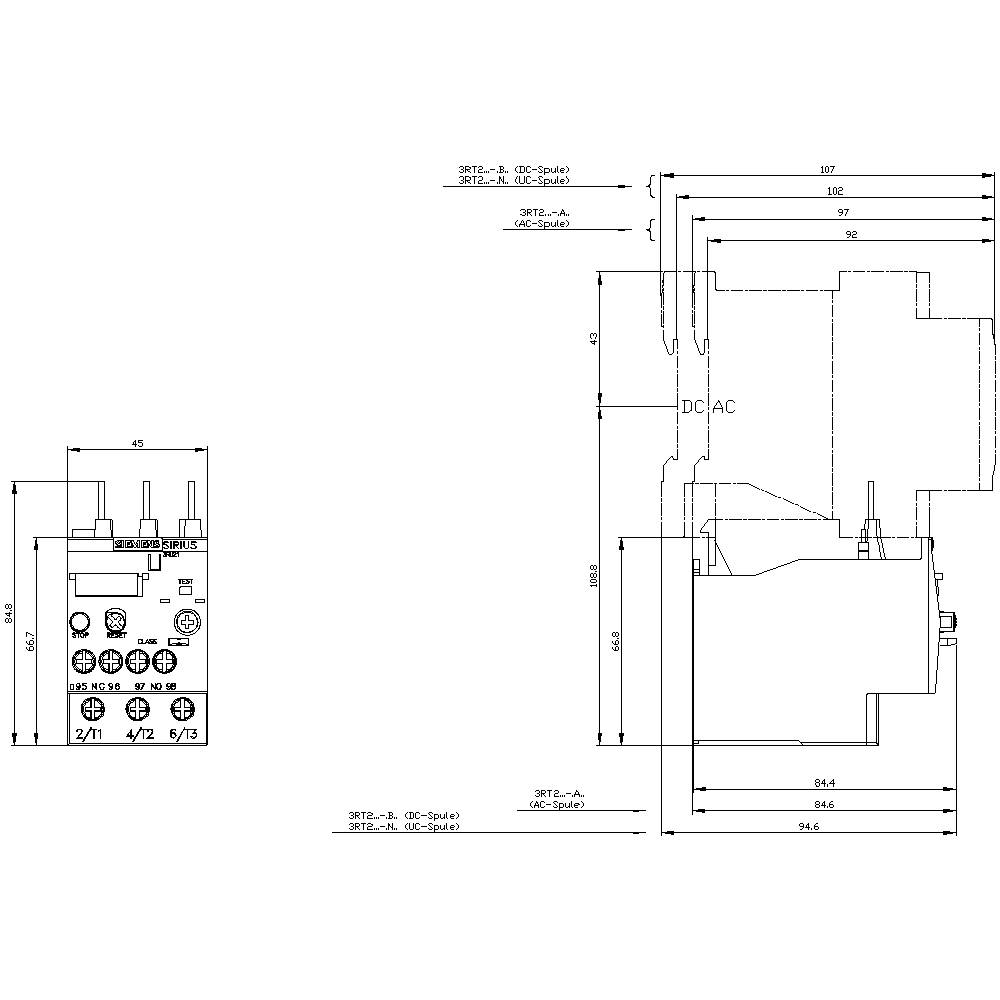

Dessin technique d'un appareil électrique de commutation avec dimensions, raccordements et schémas de câblage. Vue latérale détaillée et vue de face.

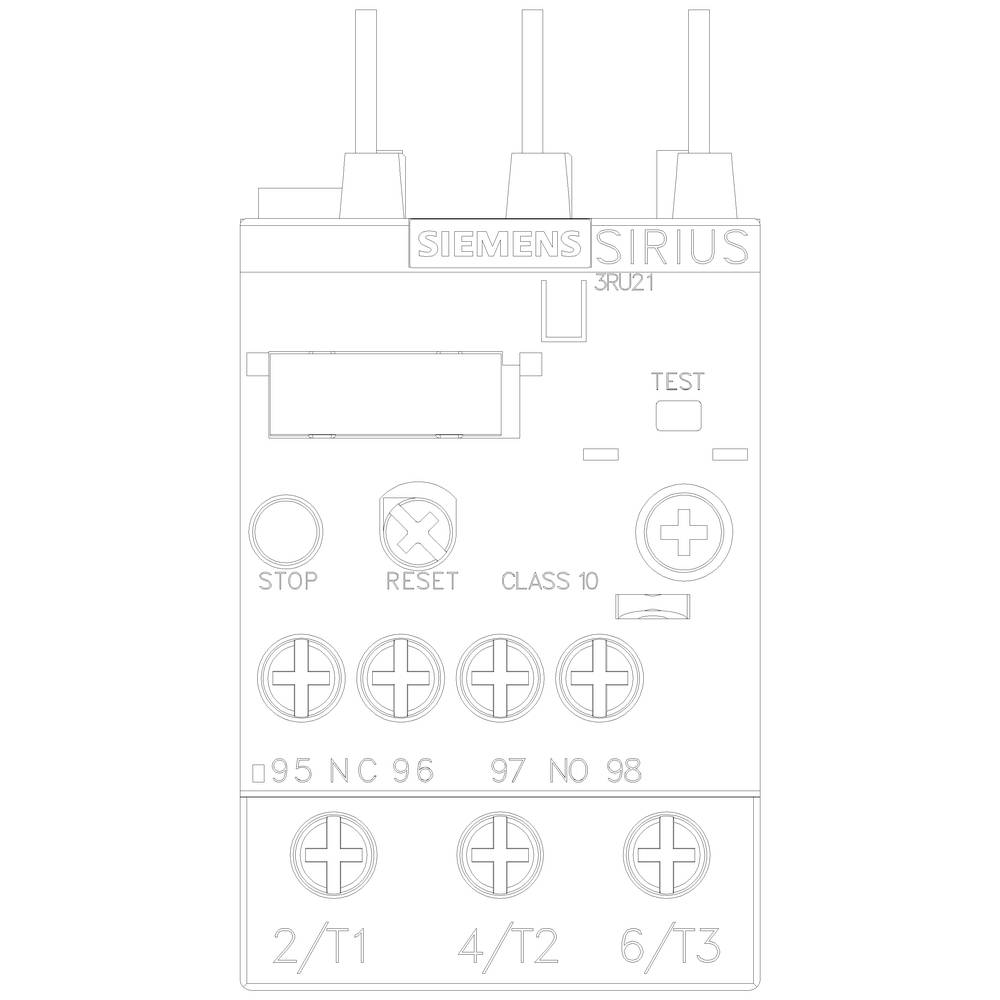

'Diagramme d'un relais de surcharge Siemens SIRIUS 3RU21 avec bornes et éléments de commande, incluant les boutons d'arrêt et de réinitialisation.'
1/6
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2126-1GB0
Dimensions
S0
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 10 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (99,99 € / unité(s))
99,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type d'emballage

Piece

Type de produit

Relais de surcharge

Type

3RU2126-1GB0

Dimensions

S0

Fonctions

Surcharge

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

4.5 A

Valeur du courant d'appel (max.)

6.3 A

Plage de réglage (courant)

4.5 - 6.3 A

Connexion

raccord à vis

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

85 mm

Profondeur

85 mm

Dim.

(l x H x P) 45 x 85 x 85 mm

Contenu

1 pc(s)

Poids

0.1760 kg

AWG max.

8

AWG min.

16

Courant nominal

6.3 A

Section câble flexible (max.)

10 mm²

Section de câble rigide (max.)

10 mm²

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

690 V

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1706098 Relais de surcharge Siemens 3RU2126-1GB0 1 pc(s) Piece

Fiche technique 1706098 Relais de surcharge Siemens 3RU2126-1GB0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1706098 Relais de surcharge Siemens 3RU2126-1GB0 1 pc(s) Piece

Description

Relais de surcharge 4.5-6.3A S0 classe 10 3RU2126
