Name: Relais de surcharge Siemens 3RU2126-4PB1 1 pc(s) Piece
Brand: Siemens
SKU: 1702268
Availability: BackOrder

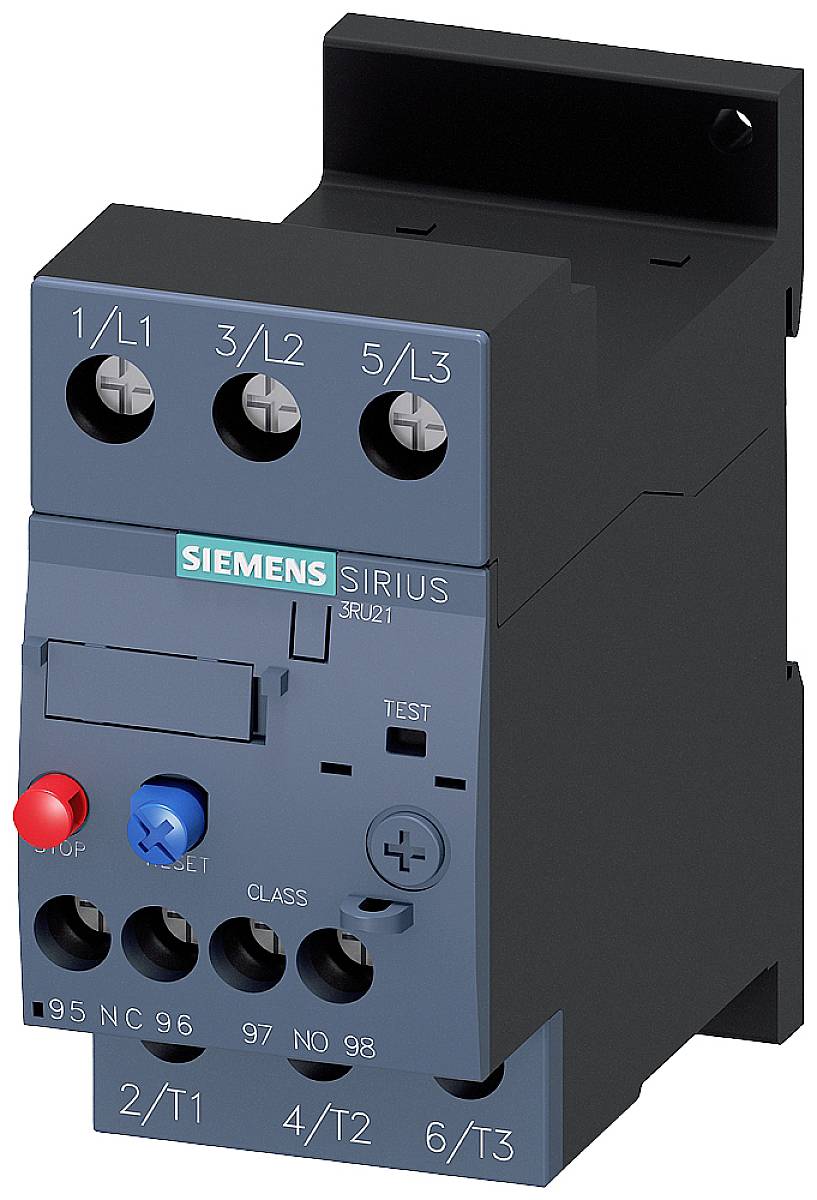

Relais électrique de commutation Siemens, modèle Sirius 3RU21, avec des boutons de commande bleus et rouges et plusieurs bornes de connexion.

Une armoire électrique ouverte avec plusieurs rangées de composants électriques, de câbles et d'appareillages, disposés de manière symétrique.

Illustration d'un système électrique de commutation avec différents composants, numérotés de 1 à 7. Comprend des supports, des déclencheurs de surcharge et des mécanismes de réinitialisation.

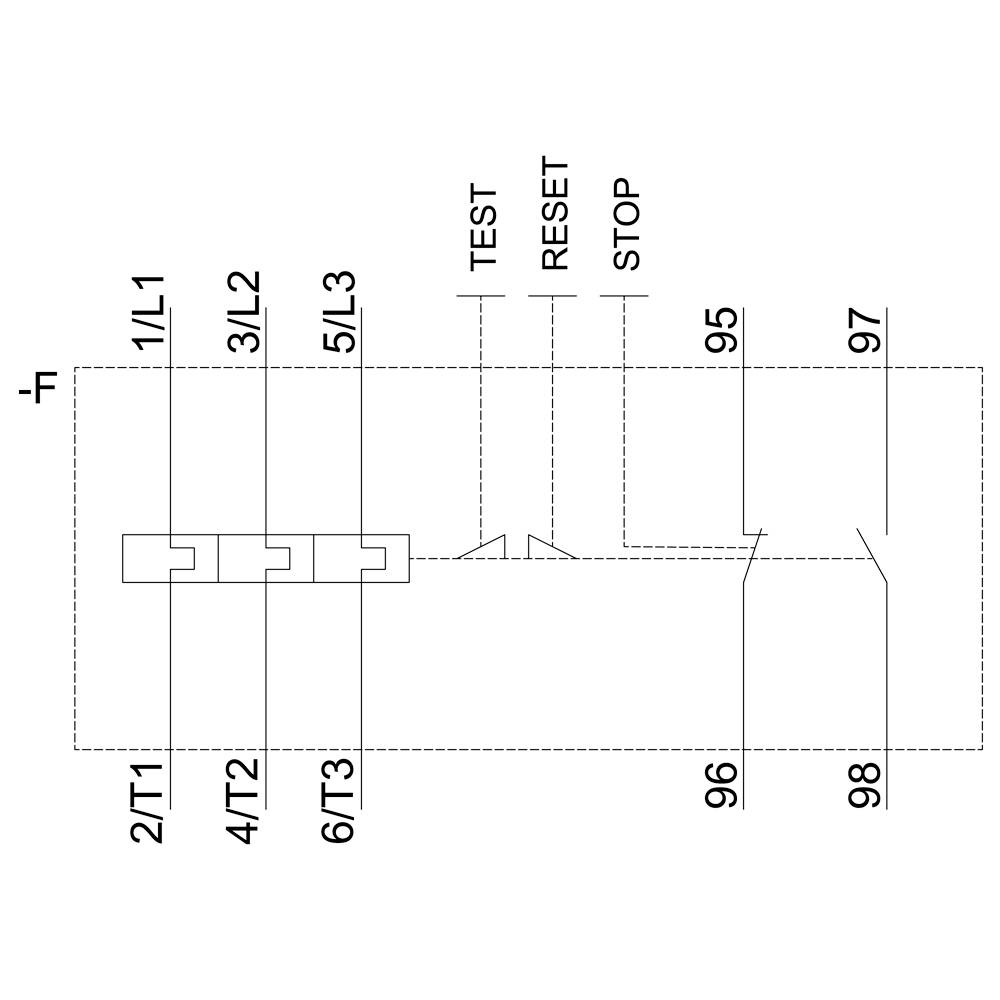

Schéma de connexions montre les bornes : 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. En haut : TEST, RESET, ARRÊT. Diagramme du circuit électrique.

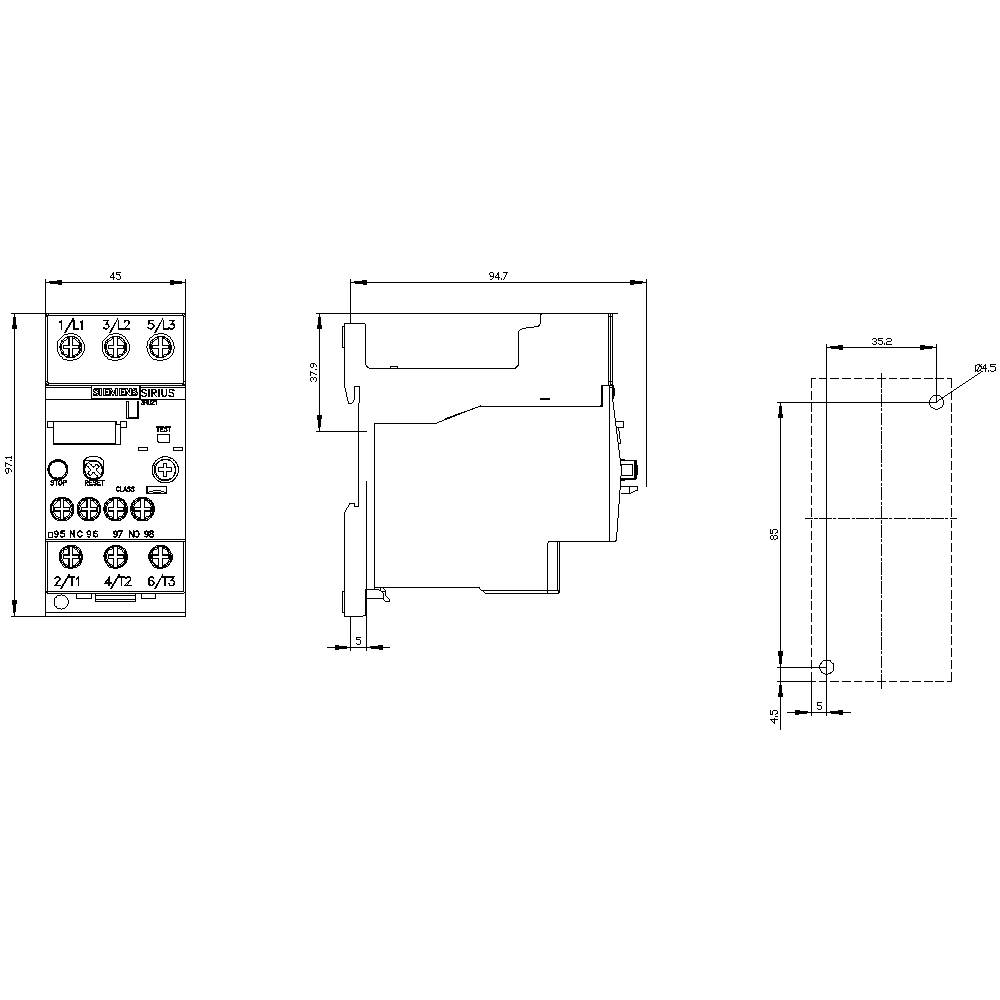

Dessin technique d'un appareil avec vue de face, vue latérale et vue de dessus, incluant les unités de mesure et les points de connexion pour l'installation.

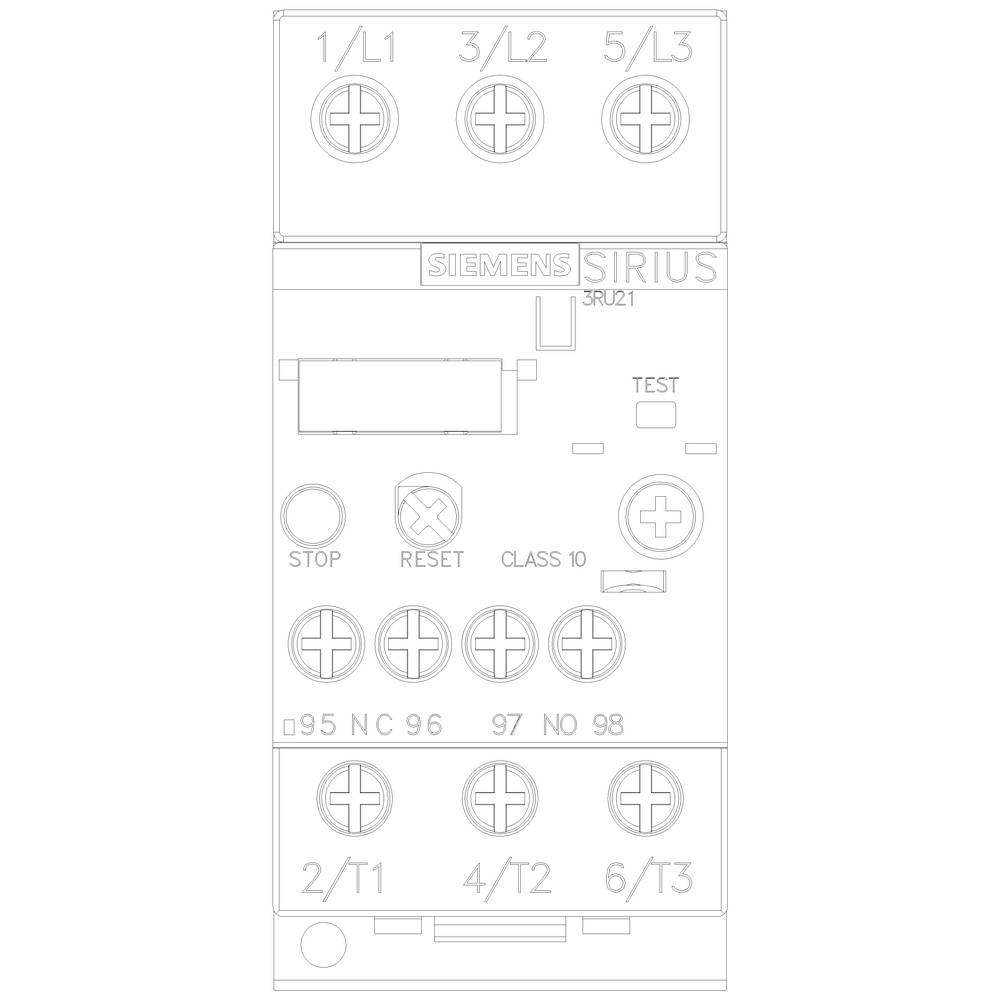

Image d'un relais de surcharge Siemens Sirius 3RU21. Montre les bornes 1/L1, 3/L2, 5/L3, les touches 'Stop', 'Reset', le bouton de test et plus.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2126-4PB1

Dimensions

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (249,99 € / unité(s))

249,99 €

Prix TTC

dont 0,07 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Relais de surcharge 30...36 A thermique pour protection moteur Taille S0, CLASSE 10 Installation individuelle Circuit principal : vissage Circuit auxiliaire : vissage RESET manuel-automatique

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2126-4PB1

Dimensions: S0

Fonctions: Surcharge

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 30 A

Valeur du courant d'appel (max.): 36 A

Plage de réglage (courant): 30 - 36 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 97 mm

Profondeur: 95 mm

Dim.: (l x H x P) 45 x 97 x 95 mm

Contenu: 1 pc(s)

AWG max.: 8

AWG min.: 16

Courant nominal: 36 A

Section câble flexible (max.): 10 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Type de produit

Déclencheur à câble Siemens 3RU2900-1B 1 pc(s) Piece

Code produit :1748946

Livraison avant le mar. 10 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

75,99 €^*

Déclencheur à câble Siemens 3RU2900-1C 1 pc(s)

Code produit :1745444

Livraison avant le mar. 10 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

75,99 €^*

Relais de surcharge Siemens 3RU2116-0AB0 1 pc(s) Piece

Code produit :1706184

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

104,99 €^*

Relais de surcharge Siemens 3RU2116-0AB1 1 pc(s)

Code produit :1729716

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

89,99 €^*

Relais de surcharge Siemens 3RU2116-0AC0 1 pc(s)

Code produit :1729717

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,99 €^*

Relais de surcharge Siemens 3RU2116-0AC1 1 pc(s)

Code produit :1729718

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Relais de surcharge Siemens 3RU2116-0BB0 1 pc(s) Piece

Code produit :1749920

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

83,99 €^*

Relais de surcharge Siemens 3RU2116-0BB1 1 pc(s)

Code produit :1729720

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Relais de surcharge Siemens 3RU2116-0BC0 1 pc(s) Piece

Code produit :1729721

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,99 €^*

Relais de surcharge Siemens 3RU2116-0BC1 1 pc(s)

Code produit :1700620

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1702268 Relais de surcharge Siemens 3RU2126-4PB1 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1702268 Relais de surcharge Siemens 3RU2126-4PB1 1 pc(s) Piece

Description

Relais de surcharge 30...36 A pour protection moteur taille S0, classe 10 individuel circuit principal : circuit électrique de secours : vis à vis de la main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
