Name: Relais de surcharge Siemens 3RU2136-4ED1 1 pc(s)
Brand: Siemens
SKU: 1744896
Availability: BackOrder

Un contacteur Siemens bleu, modèle Sirius 3RU21, avec des bornes sur la face supérieure et inférieure.

Une armoire électrique ouverte avec plusieurs rangées de câblages, de fusibles et de composants électroniques.

Aperçu des composants d'installation électrique : supports, déclencheurs, modules et interrupteurs ; numérotés et reliés par des câbles.

Schéma de câblage d'une commande électrique avec bornes marquées : 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.

Dessin technique d'un dispositif électronique avec dimensions en millimètres, présentant trois vues : vue de face, vue latérale et vue de dessus.

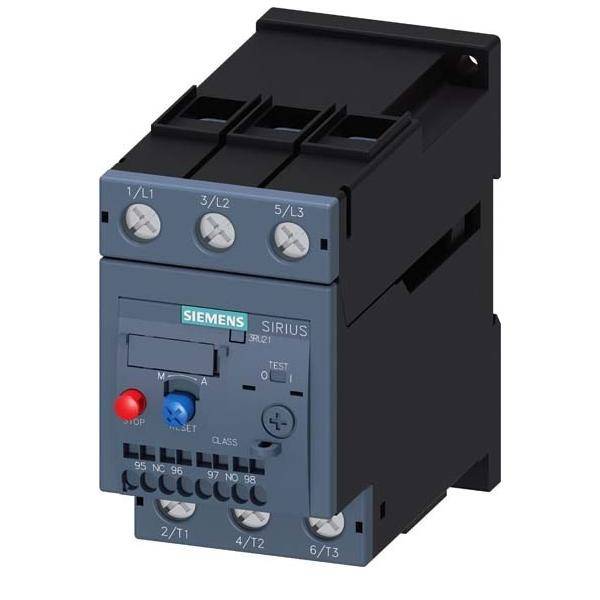

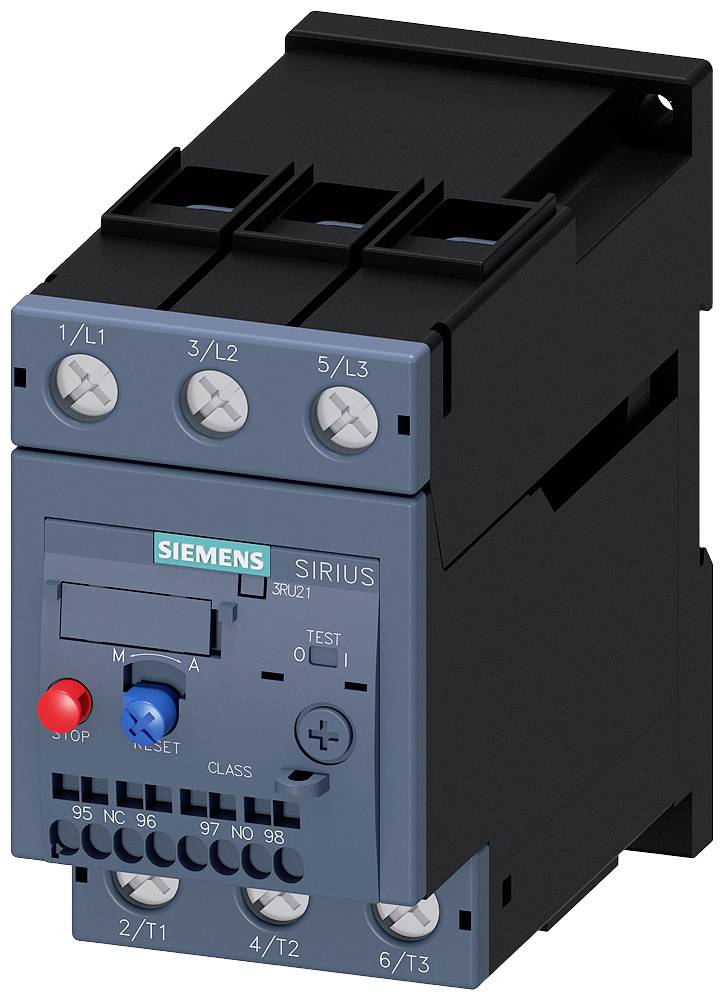

Un appareil électrique Siemens Sirius avec des éléments de commande pour le contrôle et la protection des moteurs. Caractéristiques principales : bouton de test, réinitialisation, voyants lumineux.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2136-4ED1

Dimensions

Spécificités

commutateur auto/manuel

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (195,83 € / unité(s))

195,83 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RU2136-4ED1

Dimensions: S2

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 22 A

Valeur du courant d'appel (max.): 32 A

Plage de réglage (courant): 22 - 32 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 55 mm

Hauteur: 105 mm

Profondeur: 117 mm

Dim.: (l x H x P) 55 x 105 x 117 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 18

Courant nominal: 32 A

Section câble flexible (max.): 35 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type de produit

Déclencheur à câble Siemens 3RU2900-1B 1 pc(s) Piece

Code produit :1748946

Livraison avant le jeu. 5 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,33 €^*

Déclencheur à câble Siemens 3RU2900-1C 1 pc(s)

Code produit :1745444

Livraison avant le jeu. 5 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,33 €^*

Relais de surcharge Siemens 3RU2116-0AB0 1 pc(s) Piece

Code produit :1706184

Livraison avant le mar. 3 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

Relais de surcharge Siemens 3RU2116-0AB1 1 pc(s)

Code produit :1729716

Livraison avant le jeu. 5 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

74,99 €^*

Relais de surcharge Siemens 3RU2116-0AC0 1 pc(s)

Code produit :1729717

Livraison avant le mar. 3 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

76,66 €^*

Relais de surcharge Siemens 3RU2116-0AC1 1 pc(s)

Code produit :1729718

Livraison avant le jeu. 5 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Relais de surcharge Siemens 3RU2116-0BB0 1 pc(s) Piece

Code produit :1749920

Livraison avant le mar. 3 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

69,99 €^*

Relais de surcharge Siemens 3RU2116-0BB1 1 pc(s)

Code produit :1729720

Livraison avant le jeu. 5 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Relais de surcharge Siemens 3RU2116-0BC0 1 pc(s) Piece

Code produit :1729721

Livraison avant le mar. 3 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

76,66 €^*

Relais de surcharge Siemens 3RU2116-0BC1 1 pc(s)

Code produit :1700620

Livraison avant le jeu. 5 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1744896 Relais de surcharge Siemens 3RU2136-4ED1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744896 Relais de surcharge Siemens 3RU2136-4ED1 1 pc(s)

Description

Relais de surcharge 22...32 A pour protection moteur taille S2, classe 10 individuel circuit principal : à visser circuit électrique de secours : borne à ressort main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
