Name: Relais de surcharge Siemens 3RU2146-4JB1 1 pc(s)
Brand: Siemens
SKU: 1745433
Availability: BackOrder

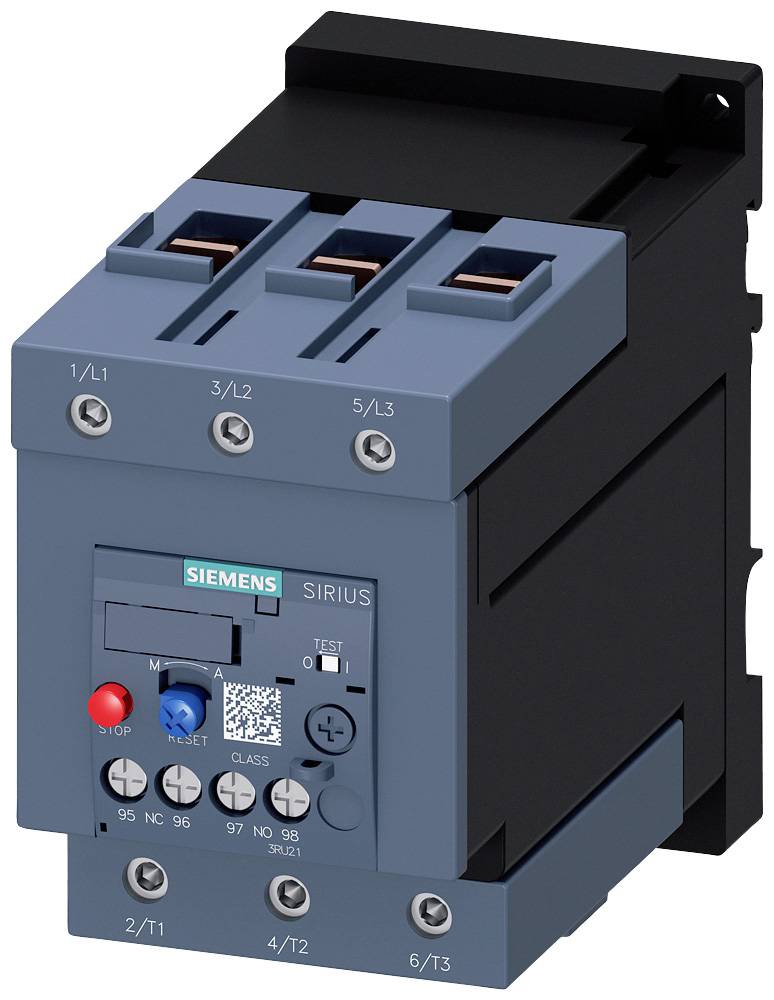

Contacteur électrique avec trois bornes en haut, étiquette de marque et bouton de test visibles. Utilisé pour commander des circuits électriques.

Un armoire électrique ouverte montre de nombreux composants électriques et câblages organisés sur des étagères.

'Schéma de circuit d'un système électrique avec des composants numérotés, incluant des mécanismes de réinitialisation et des dispositifs de protection contre les surcharges.'

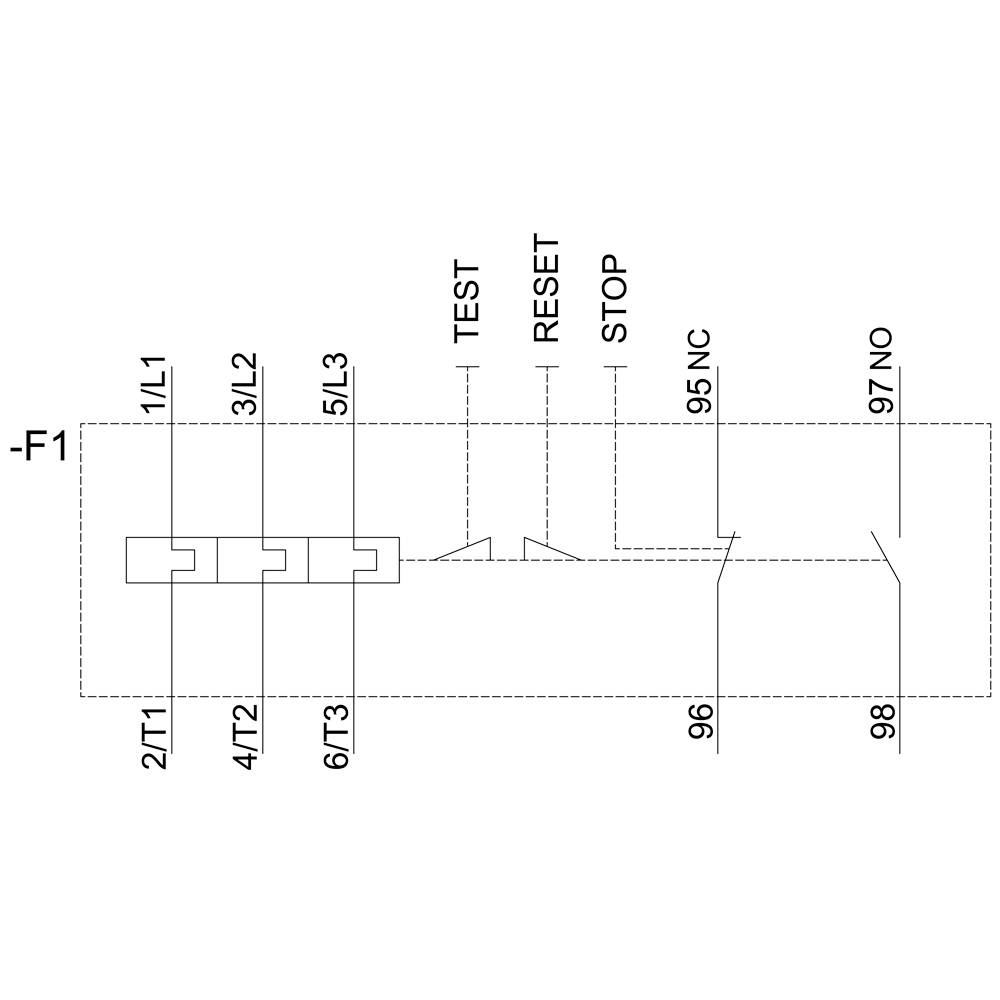

Schéma électrique montrant la fonctionnalité de l'interrupteur principal, avec des commutateurs de test, de réinitialisation et d'arrêt, ainsi que des numéros de connexion et des désignations de contacts.

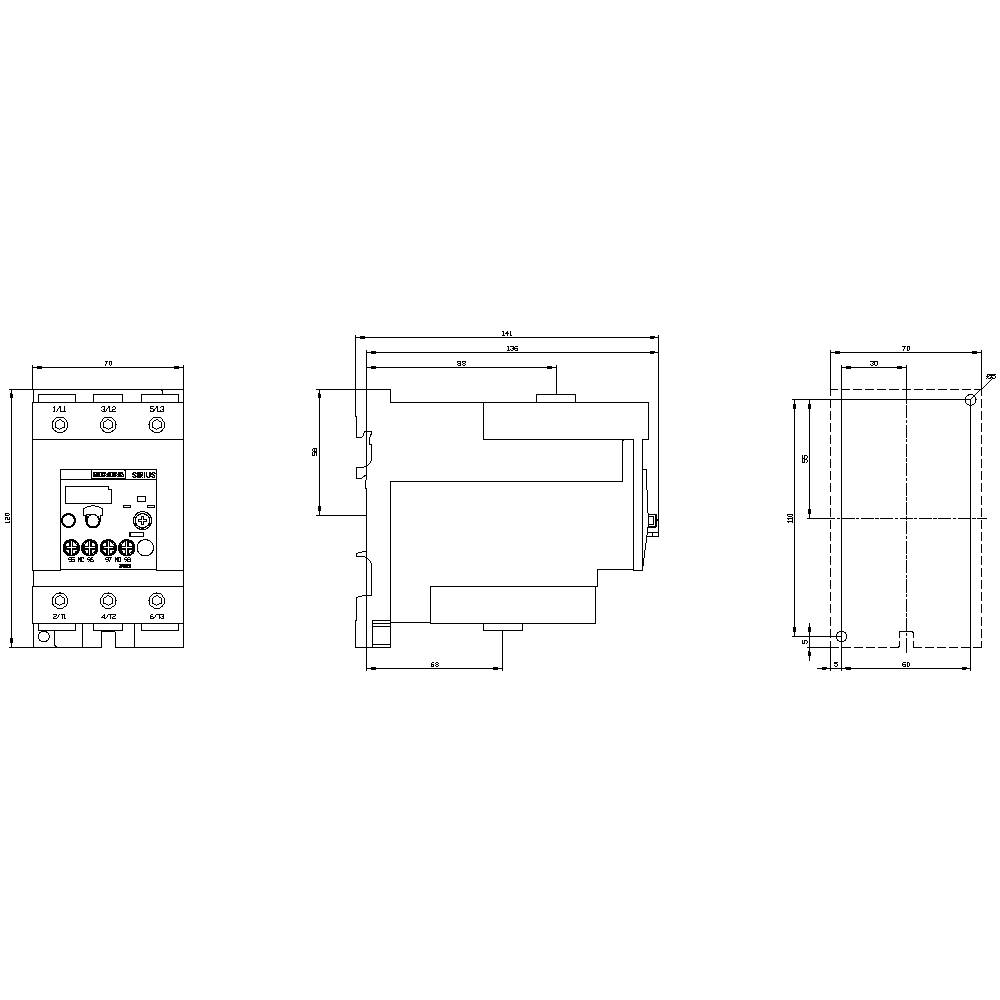

Dessin technique d'un appareil électrique, avec les dimensions en millimètres selon trois vues : vue de face, vue latérale et vue de dessus.

1/5

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2146-4JB1

Dimensions

Tension de fonctionnement

690 V

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (184,99 € / unité(s))

184,99 €

Prix TTC

dont 0,13 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RU2146-4JB1

Dimensions: S3

Fonctions: Surcharge

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 45 A

Valeur du courant d'appel (max.): 63 A

Plage de réglage (courant): 45 - 63 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 70 mm

Hauteur: 120 mm

Profondeur: 140 mm

Dim.: (l x H x P) 70 x 120 x 140 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 10

Courant nominal: 63 A

Section câble flexible (max.): 50 mm²

Section de câble flexible (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Type de produit

Déclencheur à câble Siemens 3RU2900-1B 1 pc(s) Piece

Code produit :1748946

Livraison avant le mar. 10 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

75,99 €^*

Déclencheur à câble Siemens 3RU2900-1C 1 pc(s)

Code produit :1745444

Livraison avant le mar. 10 novembre

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

75,99 €^*

Relais de surcharge Siemens 3RU2116-0AB0 1 pc(s) Piece

Code produit :1706184

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

104,99 €^*

Relais de surcharge Siemens 3RU2116-0AB1 1 pc(s)

Code produit :1729716

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

89,99 €^*

Relais de surcharge Siemens 3RU2116-0AC0 1 pc(s)

Code produit :1729717

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,99 €^*

Relais de surcharge Siemens 3RU2116-0AC1 1 pc(s)

Code produit :1729718

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Relais de surcharge Siemens 3RU2116-0BB0 1 pc(s) Piece

Code produit :1749920

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

83,99 €^*

Relais de surcharge Siemens 3RU2116-0BB1 1 pc(s)

Code produit :1729720

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Relais de surcharge Siemens 3RU2116-0BC0 1 pc(s) Piece

Code produit :1729721

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,99 €^*

Relais de surcharge Siemens 3RU2116-0BC1 1 pc(s)

Code produit :1700620

Livraison avant le mar. 10 novembre

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

119,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1745433 Relais de surcharge Siemens 3RU2146-4JB1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745433 Relais de surcharge Siemens 3RU2146-4JB1 1 pc(s)

Description

Relais de surcharge 45...63 A pour protection moteur taille S3, classe 10 individuel circuit principal : circuit électrique de secours : vis à vis de la main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.
