Revopoint MetroY Ultra Standard Edition Scanner 3D

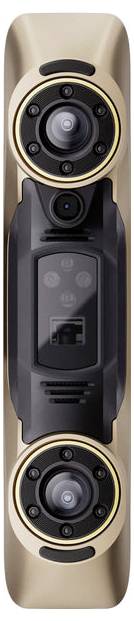

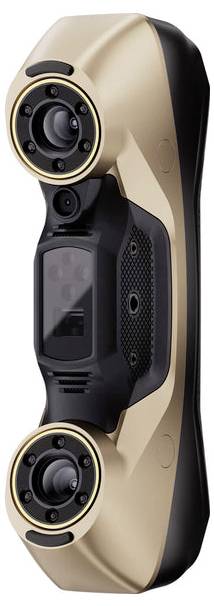

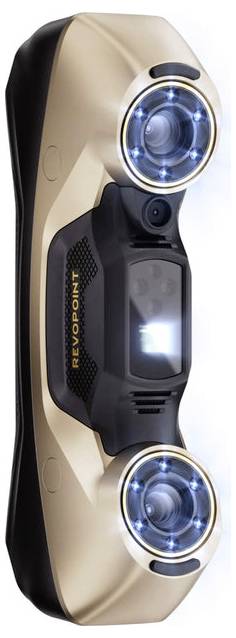

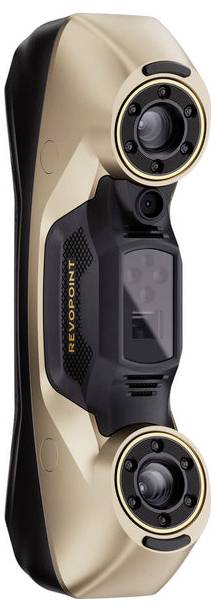

Scanner 3D Revopoint MetroY Ultra

Le Revopoint MetroY Ultra est un scanner 3D de haute précision pour la numérisation sans contact de composants de petite à moyenne taille. Conçu pour les tâches de mesure, l'assurance qualité, la rétro-ingénierie, le prototypage Rapid et la fabrication additive, le système combine des scans laser à lumière bleue avec une lumière structurée, une vitesse de numérisation élevée et une précision volumétrique vérifiable. Le scanner est donc particulièrement adapté aux applications industrielles où des données 3D précises, des résultats reproductibles et des processus de contrôle robustes sont essentiels.

Conçu pour des mesures 3D précises et des processus de contrôle industriels
Le MetroY Ultra est conçu de manière conséquente pour la détection 3D métrologique. Sa précision volumétrique de 0,015 mm + 0,04 mm x L (m) permet de capturer des géométries complexes pour les décisions de mesure, de validation et de fabrication en aval. En combinaison avec la vérification sur site optionnelle ou dépendante de l'édition, les performances du scanner peuvent être vérifiées et documentées en temps réel.

Les principaux avantages en un coup d’œil
5 modes de scan Blue Light pour différentes géométries de composants et surfaces
Précision volumétrique : 0,015 mm + 0,04 mm x L (m)
Vitesse élevée : jusqu'à 90 fps
Capture de données puissante : jusqu'à 3.000.000 points/s
Structured Light sans marqueur jusqu'à 7.000.000 points/s.
Scan de surfaces sombres ou brillantes sans scansspray dans les modes laser
Scanning sans fil via Wi-Fi 6 avec feedback en direct
Scan laser extérieur jusqu'à 100.000 lux
Caméra HD RVB pour modèles 3D colorés
Logiciel de balayage Metro Revo pour Windows et macOS
Mesure Revo pour la mesure et l'inspection 3D certifiées dans l'édition CMM

5 modes de numérisation pour différentes géométries et surfaces
Le Revopoint MetroY Ultra fonctionne avec cinq modes de scan Blue Light pour capturer en toute sécurité différentes géométries de composants et surfaces. Le scanner peut ainsi être adapté de manière flexible aux tâches de contrôle et de numérisation réelles. Le mode haute vitesse à 34 lignes croisées est conçu pour une acquisition rapide de données sur des surfaces planes, brillantes ou sombres. Le mode Détails avec 15 lignes parallèles capture avec une précision particulière les détails fins, les bords et les structures de surface complexes. Le mode Deep Holes à ligne unique a été conçu pour les zones difficiles d'accès telles que les trous profonds, les puits, les rainures et les structures de grille.

Structured Light et Auto Turntable pour des résultats reproductibles
Pour les géométries riches en pièces avec suffisamment de caractéristiques, un mode Full-Field Structured Light sans marqueur est disponible. Il permet une numérisation rapide et précise sans points de marqueur jusqu’à 7.000.000 points par seconde. En combinaison avec la table de gym Dual-AXIS, le MetroY ULTRA produit des modèles 3D de haute précision et reproductibles en appuyant sur un bouton. Ceci est particulièrement pertinent pour les processus de contrôle standardisés, les composants de série et les tâches de numérisation récurrentes. Avec les modes Structured Light, y compris la table de gymnastique automatique, le scansspray est nécessaire sur les surfaces sombres ou brillantes.

Précision vérifiable pour la mesure et l'assurance qualité
Le MetroY Ultra n'est pas seulement un scanner 3D pour la détection de géométrie, mais aussi un outil pour la mesure 3D vérifiable. Avec la Ball Plate certifiée en fibre de carbone, la précision volumétrique peut être vérifiée directement sur place et en temps réel. Le logiciel compare le scan avec le fichier métrologique individuel de la plaque de balle, calcule l'écart volumétrique et confirme la performance du système. Cette fonction est particulièrement pertinente pour les utilisateurs dans l'assurance qualité, dans le laboratoire d'essais, dans le contrôle de la fabrication et partout où les résultats de mesure doivent être traçables et standardisables.

Différence entre Standard et CMM Edition
Édition standard : Comprend le scanner 3D Revopoint MetroY Ultra pour des scans 3D de haute précision, la rétro-ingénierie, la numérisation et la collecte de données industrielles.
CMM Edition : étend le scanner avec des fonctions de mesure 3D vérifiables et d'inspection professionnelle.
Ball Plate Inclus : Seule la CMM Edition contient la plaque de balle certifiée en fibre de carbone pour le contrôle sur site de la précision volumétrique en temps réel.
Revo Measure inclus : L'édition CMM comprend également une licence de 1 an pour Revo Measure avec des algorithmes de métrologie certifiés PTB pour des tâches de test et de mesure basées sur des normes.
Édition standard sans pack de mesure : La version standard ne comprend pas la plaque de balle et la mesure Revo et doit être achetée séparément si nécessaire.
Pour qui : l'édition standard est Ideal pour le scan 3D, la rétro-ingénierie et le traitement des modèles numériques. La CMM Edition est le bon choix pour l'assurance qualité, l'inspection des composants, les rapports d'inspection et les processus de mesure documentés.

Mesure Revo pour la mesure et l'inspection 3D certifiées
L'édition CMM inclut le logiciel Revo Measure avec une licence de 1 an. La solution est basée sur des algorithmes de métrologie certifiés PTB et prend en charge des processus de vérification basés sur des normes pour les flux de travail d'ingénierie et de contrôle de la qualité exigeants. Les données de scan 3D capturées permettent de déduire des mesures vérifiables pour analyser avec précision les écarts de consigne/réelle. Pour la documentation et la communication, des rapports PDF professionnels peuvent être exportés avec des données de mesure, des diagrammes de déviations et des cartes de couleur.

Logiciel de balayage Revo Metro gratuit inclus
Avec le logiciel Revo Metro gratuit, vous pouvez créer des scans 3D en quatre étapes : numérisation, traitement, édition et exportation. Le logiciel est disponible pour Windows et macOS et prend en charge la sortie dans les formats PLY, OBJ, STL, ASC, 3MF, GLTF et FBX. Les réglages de balayage granulaires permettent un contrôle ciblé de l'enregistrement des nuages de points. Pendant le processus de numérisation, la surveillance en temps réel du nuage de points permet de détecter immédiatement les zones manquantes.

Flux de travail flexibles pour le scan 3D, la rétro-ingénierie et la fabrication additive
Une fois les données saisies, les données brutes peuvent être traitées automatiquement ou optimisées manuellement avec des outils de fusion et de maillage. Pour le post-traitement, des fonctions de sélection, de nettoyage, de lissage, de simplification et de remplissage des trous sont disponibles. Le MetroY Ultra s’intègre ainsi parfaitement aux flux de travail numériques liés à l’impression 3D, à la CAO, à la rétro-ingénierie et à la fabrication additive.

Scanning sans fil et feedback en direct en temps réel
Le scanner prend en charge la numérisation sans fil via Wi-Fi 6. Le scan est transmis en temps réel sur un PC dont la puissance de calcul est utilisée. Dans le même temps, l'image en direct peut être affichée via Revo Mirror sur un terminal ou un moniteur. Ainsi, les points aveugles ou les zones incomplètes peuvent être immédiatement détectés et scannés directement. Revo Mirror est compatible avec Windows, macOS, iOS et Android.

Convient également aux scanners laser en extérieur dans des conditions d'éclairage difficiles

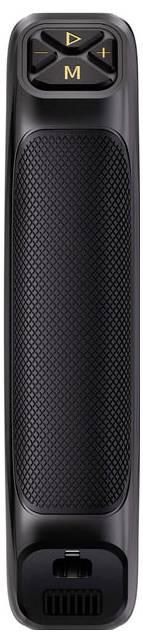

Le Revopoint MetroY Ultra est conçu pour les scanners laser extérieurs sous une lumière ambiante allant jusqu'à 100.000 lux. Le système peut ainsi être utilisé même dans des conditions d'éclairage exigeantes, par exemple lors de scans à proximité de la production ou à l'extérieur. Le Battery Grip fourni permet de numériser en continu jusqu'à 2,5 heures et élargit considérablement le champ d'application.

Couleur réelle pour les modèles 3D colorés et réalistes
Grâce à la caméra HD-RVB intégrée, le MetroY Ultra capture des informations de couleur réelles et des textures de surface. Il en résulte des modèles 3D colorés avec une grande puissance visuelle. Ces données de couleur peuvent également être utilisées dans Revo Measure pour présenter les rapports de mesure et les évaluations de manière plus claire et professionnelle. Pour les applications dans le développement de produits, la documentation, la visualisation ou l'archivage numérique, c'est une valeur ajoutée évidente.

Calibrage de précision et Scan-to-CAD
La livraison comprend une carte de calibrage photolithographique qui garantit la précision et la fiabilité du scanner. Cet étalonnage régulier est particulièrement important dans les environnements professionnels où des résultats de balayage constants et des valeurs de mesure reproductibles sont nécessaires. Pour le traitement ultérieur des données de scan 3D dans les modèles CAO, Revo DESIGN est disponible. Le logiciel prend en charge l'usinage maillé, la modélisation de forme libre, la modélisation paramétrique et les flux de travail complets de scan-to-CAO pour la rétro-ingénierie, le développement de produits et la conception industrielle.

Ce texte a été traduit par une machine.
