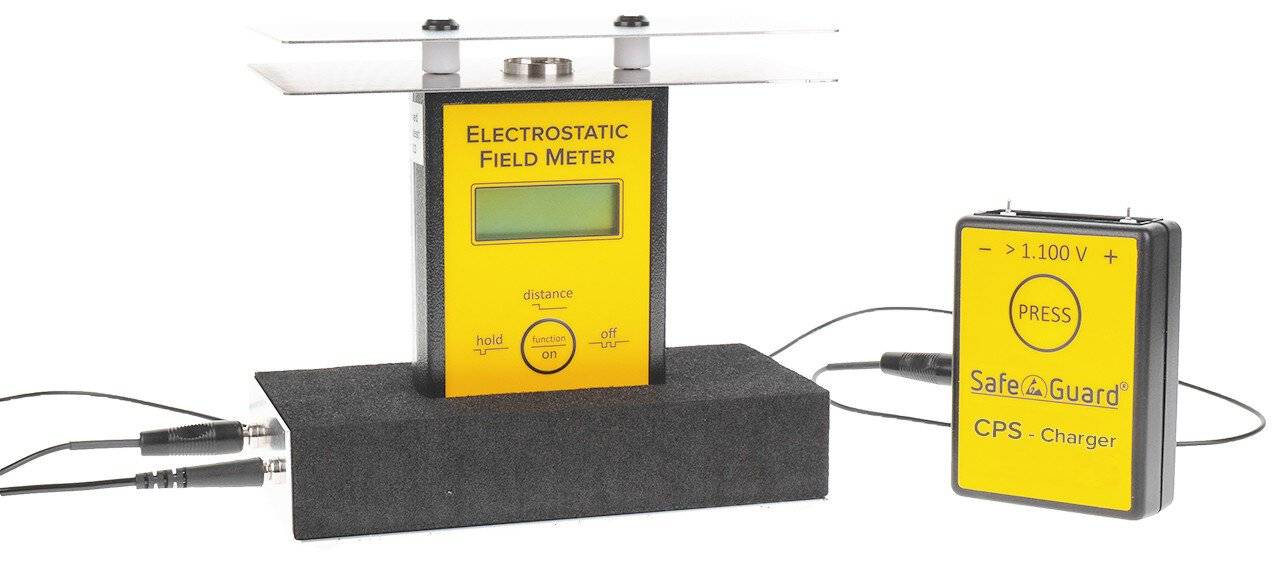

Safeguard Mesureur de champ électrique, numérique, avec jeu de plaques de charge (CPS)

Le champmètre électrique SafeGuard garantit des mesures précises grâce à ses composants de haute qualité et à son boîtier en plastique conducteur pour une protection optimale contre les décharges électrostatiques (ESD). Une électrode d'influence en forme d'étoile se trouve à l'extrémité supérieure de l'appareil et une roue à ailettes de modulation en forme d'étoile, reliée à la masse, tourne à une faible distance devant cette électrode. L'électrode d'influence est entourée d'un système d'électrodes annulaires qui sert de protection mécanique à la roue à ailettes de modulation et à la plaque de champ. L'affichage sur la face avant est assuré par un écran LCD alphanumérique à 2x12 chiffres.

Le kit de plaque de charge CPS permet de transformer le en moniteur de plaque de charge pour la surveillance des appareils d'ionisation de l'air selon les normes DIN EN 61340-5-1 ou EOS/ESD S.3.1. La capacité de l'électrode de charge (20pF) correspond aux normes susmentionnées, mais pas ses dimensions (75mm x 150mm au lieu de 150mm x 150mm). Le CPS permet d'effectuer sans problème des mesures reproductibles, les mesures conformes aux normes sont possibles avec le moniteur de plaque de charge CPM, plus grand. L'appareil mesure le temps de décharge de +1.000V ... +100V ou -1.000V ... -100V avec une minuterie intégrée de démarrage et d'arrêt. La charge s'effectue via un convertisseur HT externe. Veuillez noter que : En mode CPS, seules les tensions jusqu'à 2kV maximum sont affichées !

Autres fonctions du mesureur de champ électrique de Safeguard
Fonction Hold : la valeur mesurée peut être gelée dans l'affichage, ce qui permet de mesurer avec précision même dans les endroits difficiles d'accès.
Plage de mesure du champ électrique : Commutable manuellement entre ± 20kV/m, ± 200kV/m et ± 1MV/m. Avec cette fonction, la sortie de tension analogique ±1V est activée.
