Schlegel BZL5_439 Élément de contact 2 NF (R), 2 NO (T) 1 pc(s)

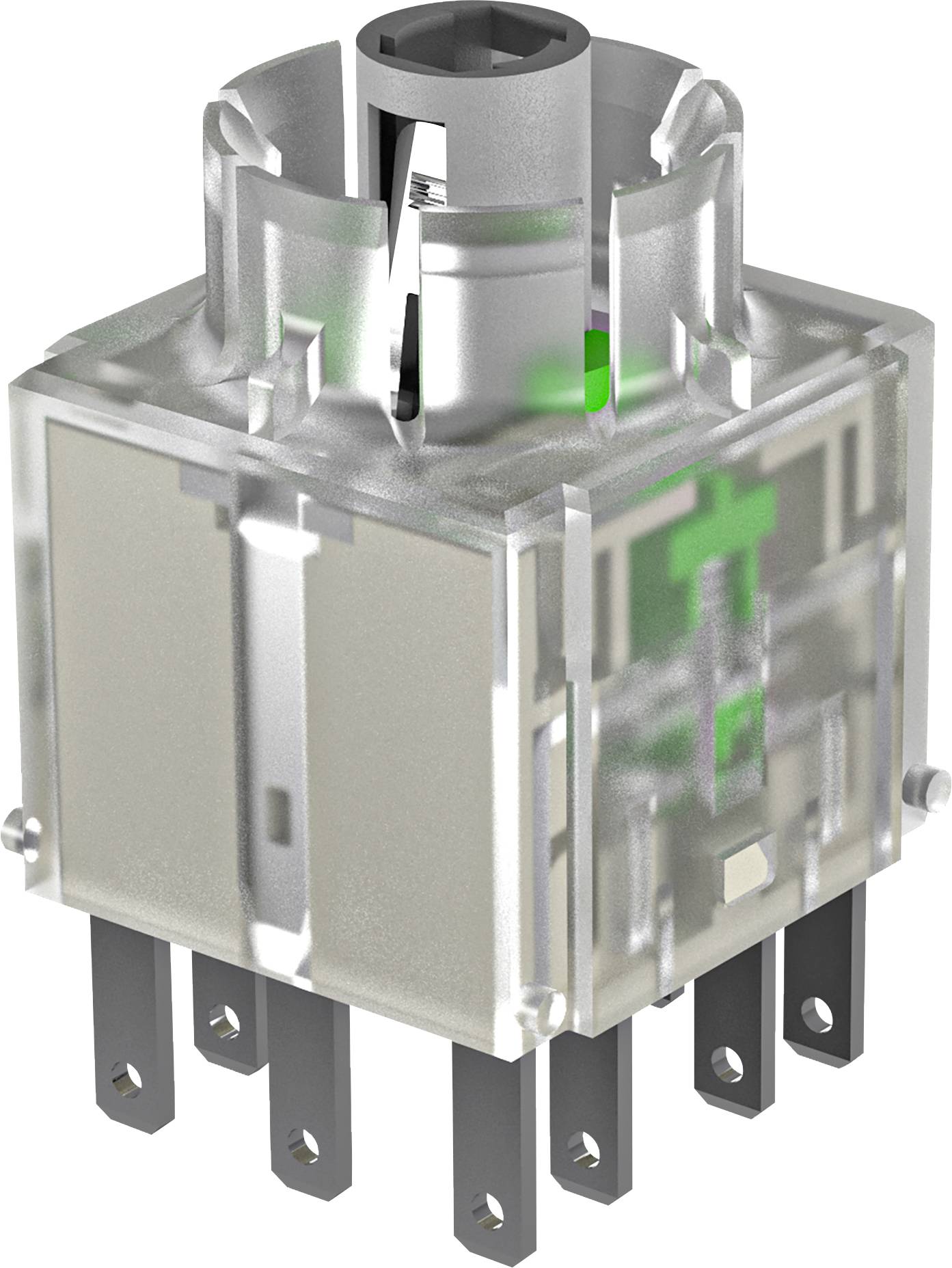

Rendu 3D d'un petit commutateur électrique métallique ou relais avec boîtier transparent et plusieurs broches de connexion.

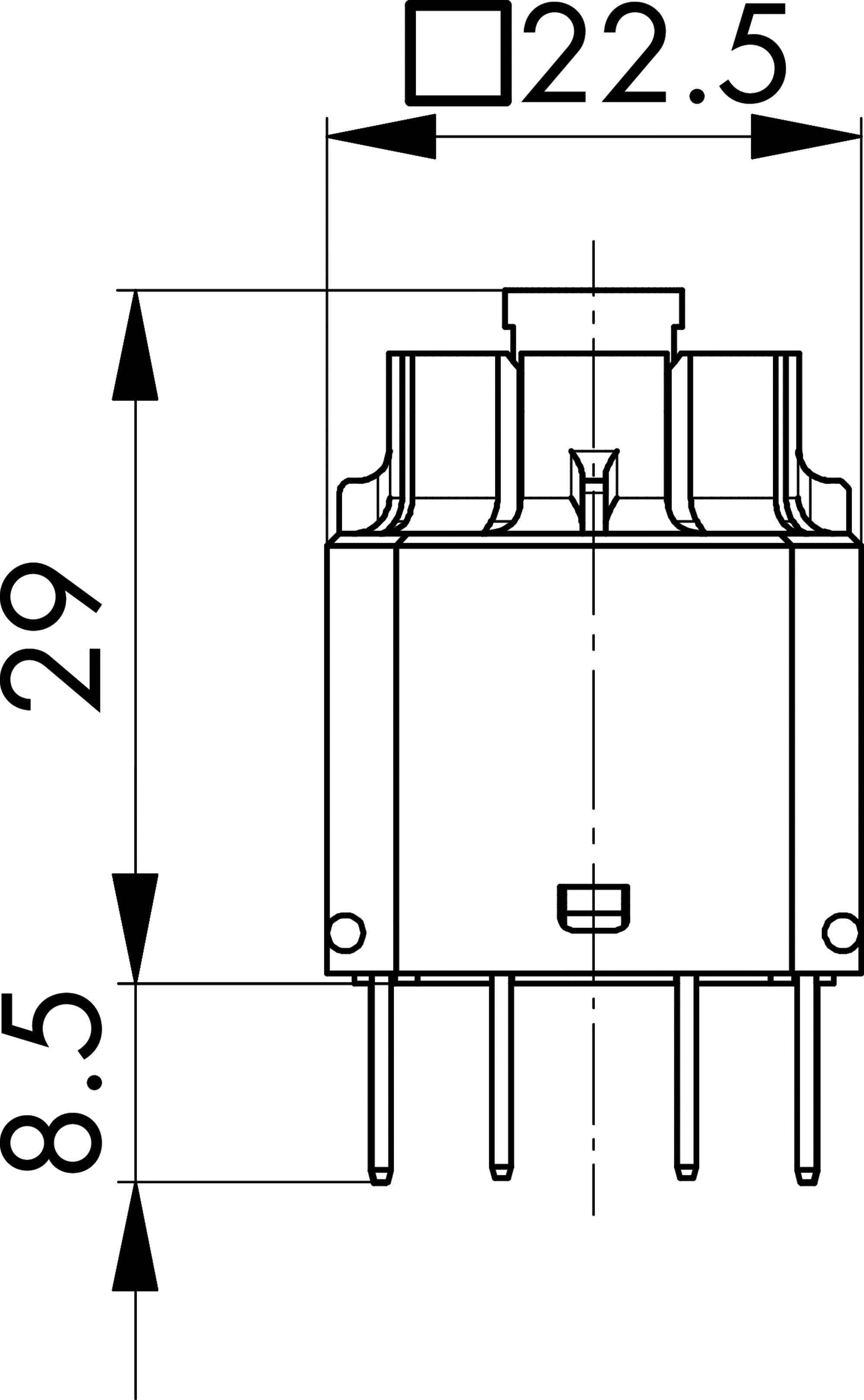

Dessin technique d'un boîtier de composant électronique carré, étiqueté 22,5 mm de large et 29 mm de haut, avec une longueur de fil de 8,5 mm et plusieurs broches au bas.

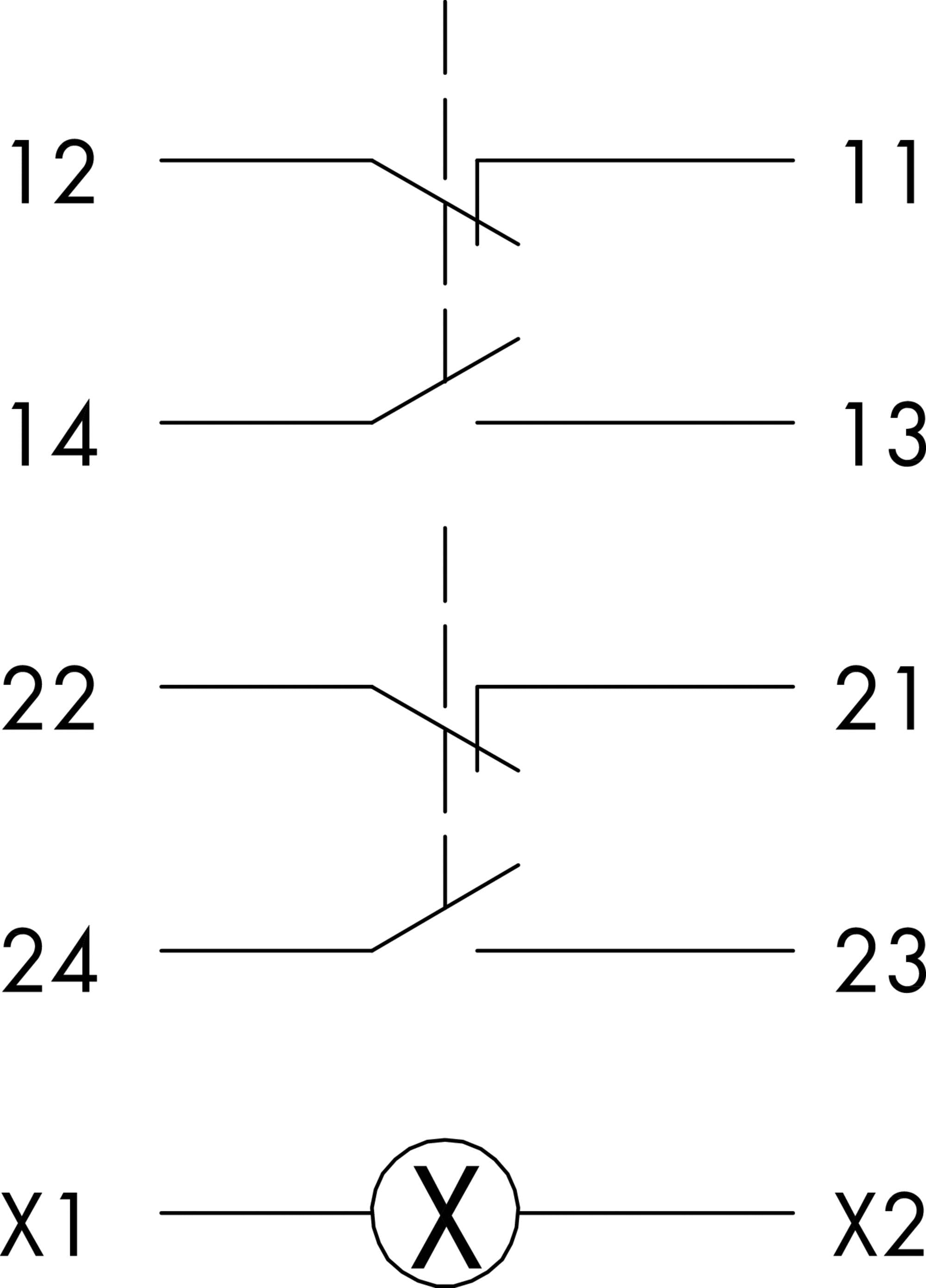

Schéma de câblage d'un relais avec quatre contacts de commutation étiquetés 12/11, 14/13, 22/21 et 24/23 connectés entre les bornes X1 et X2.

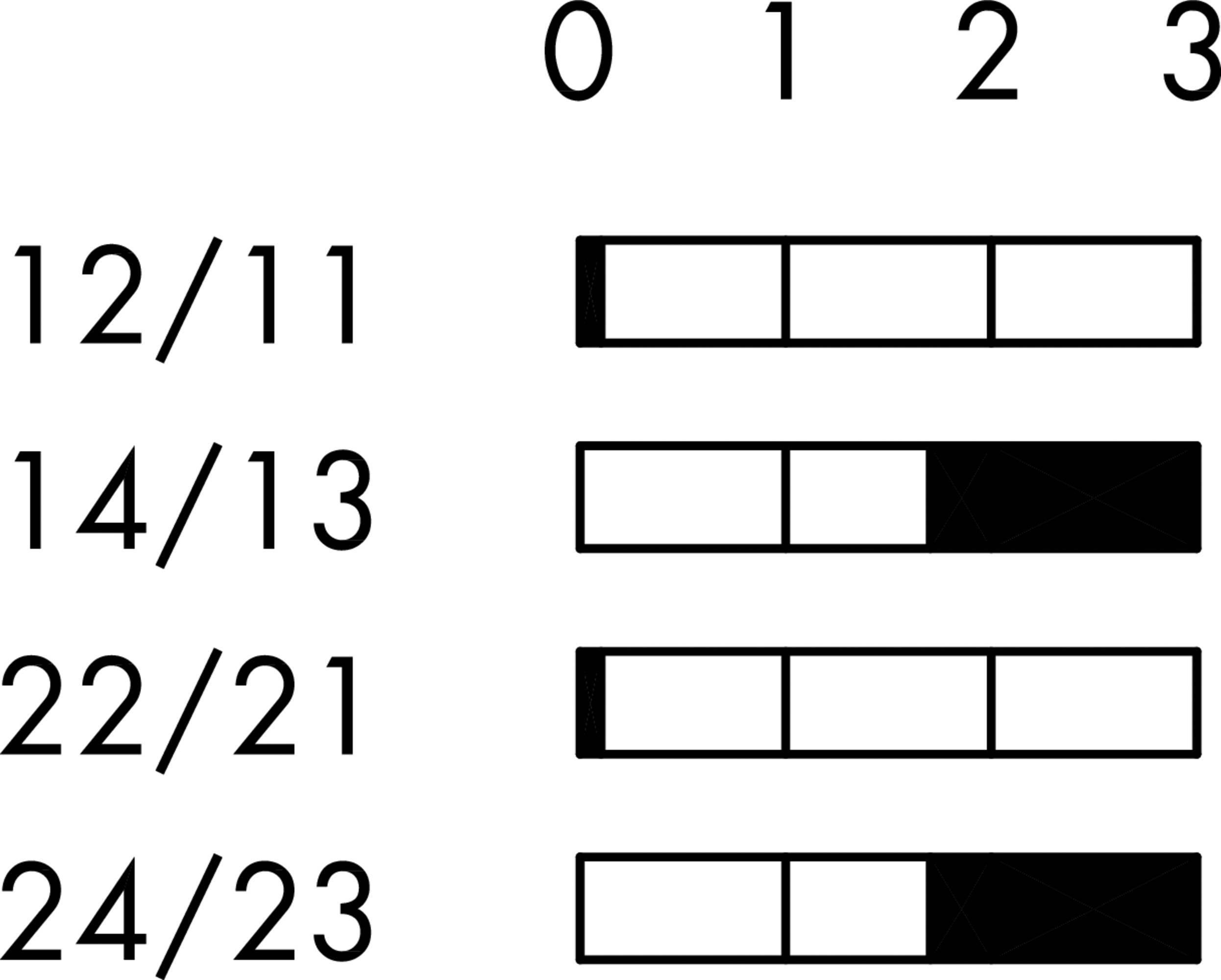

Graphique avec des lignes étiquetées 12/11, 14/13, 22/21 et 24/23 et une échelle 0–3 ; les barres affichent principalement 3 unités, avec 14/13 et 24/23 partiellement remplies en noir.
1/4
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Bientôt disponible
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (14,99 € / unité(s))
16,00 €
-6 %
14,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Série : codeur de contact B..._439
  • Indice de protection avant : IP00
  • Température de fonctionnement : -30°C...70°C sans éclairage ; -30°C...65°C avec éclairage LED ; -30°C...55°C avec éclairage à incandescence
  • TENSION DE FONCTIONNEMENT NOMINALE CEI/EN 60947-5-1 : 60 V/AC
  • COURANT DE FONCTIONNEMENT NOMINAL IEC/EN 60947-5-1 : INDUCTIF 3 A/AC ; 5 A/DC ; 4 A/DC ; 3 A/DC ; 1 A/DC
  • Durée de vie mécanique : 1 000 000 cycles de commutation
  • ECLAIRAGE : non
  • Ampoule : culot de lampe T5.5K
Type de produit

Élément de contact

Connexion

cosse plate

Type de contact

2 NF (R)

2 NO (T)

Température min.

-30 °C

Température max.

70 °C

Durée de vie mécanique

1 000 000 cycles de commutation

Contenu

1 pc(s)

Type

BZL5_439

Type d'éclairage

sans

Tension nominale

60 V/AC

Documents et téléchargements

Fiche technique

Fiche technique 3863357 Schlegel BZL5_439 Élément de contact 2 NF (R), 2 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3863357 Schlegel BZL5_439 Élément de contact 2 NF (R), 2 NO (T) 1 pc(s)

Description

BZL5_439 - sonde à contact lumineux T5.5K
