Schlegel BZOI Élément de contact 1 NF (R), 1 NO (T) 1 pc(s)

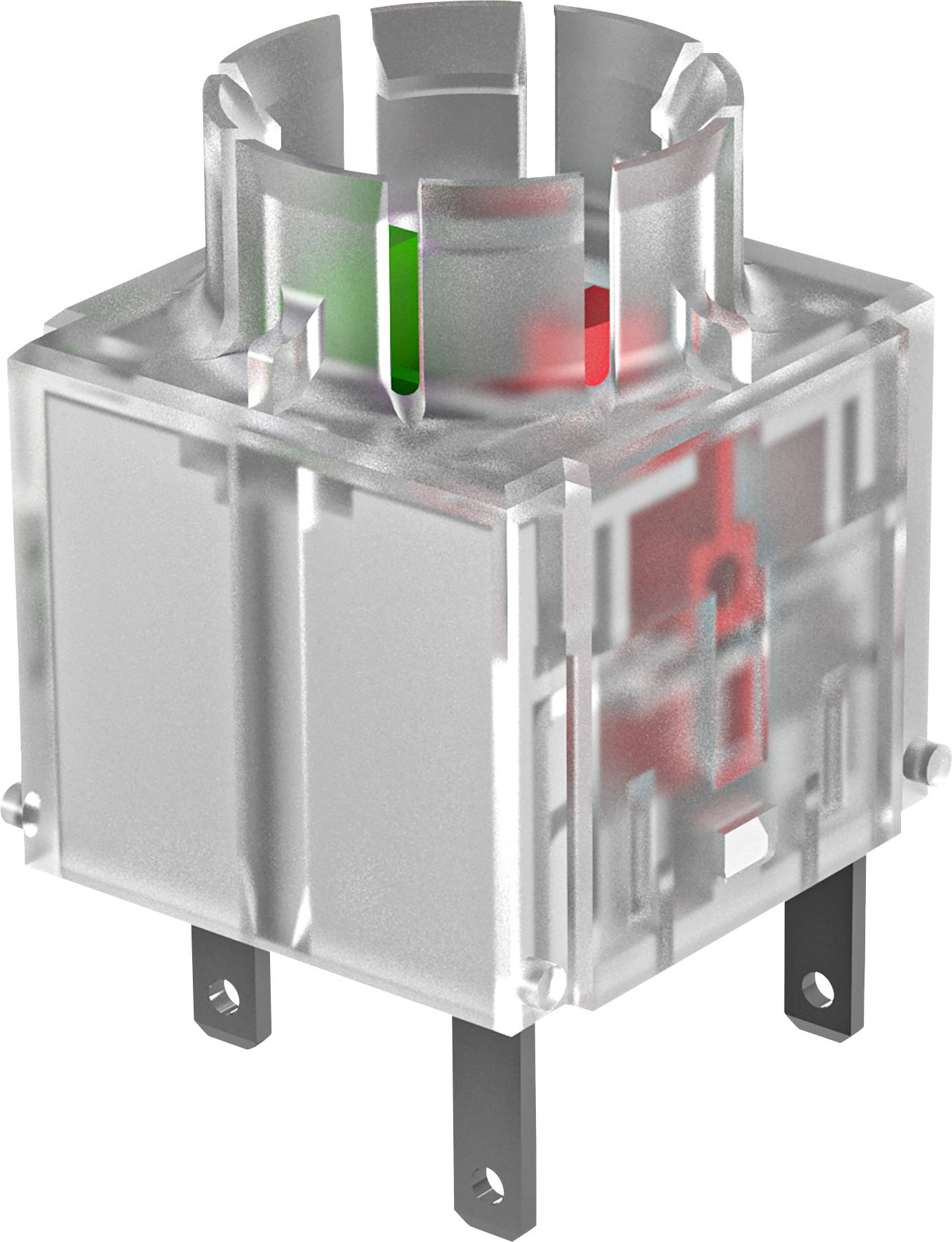

Module de relais industriel transparent ou commutateur avec boîtier métallique et composants internes visibles verts et rouges montés sur trois bornes.

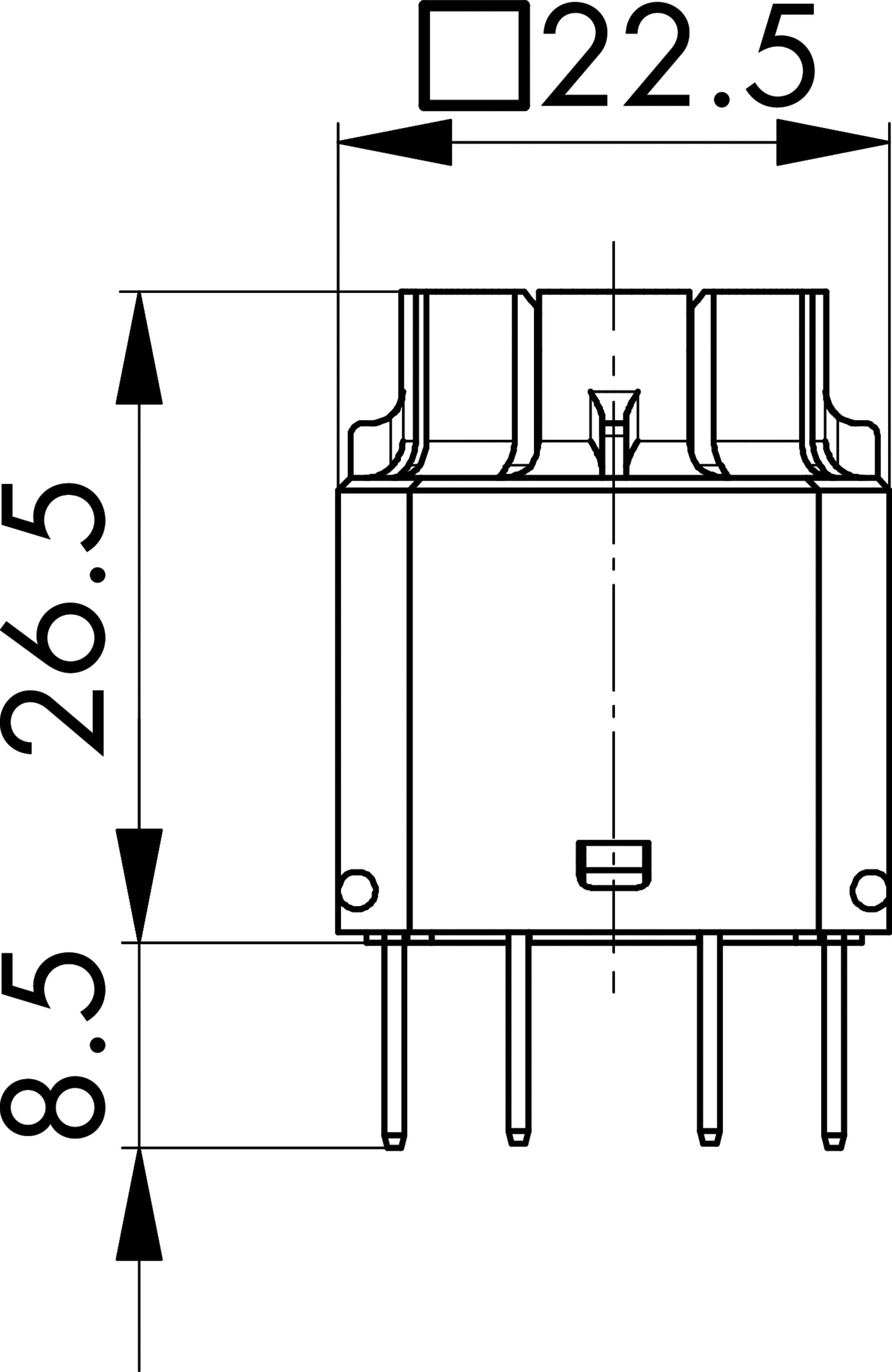

Dessin technique d'un composant avec les dimensions 22,5, 26,5 et 8,5, montrant une vue de face avec des broches en bas.

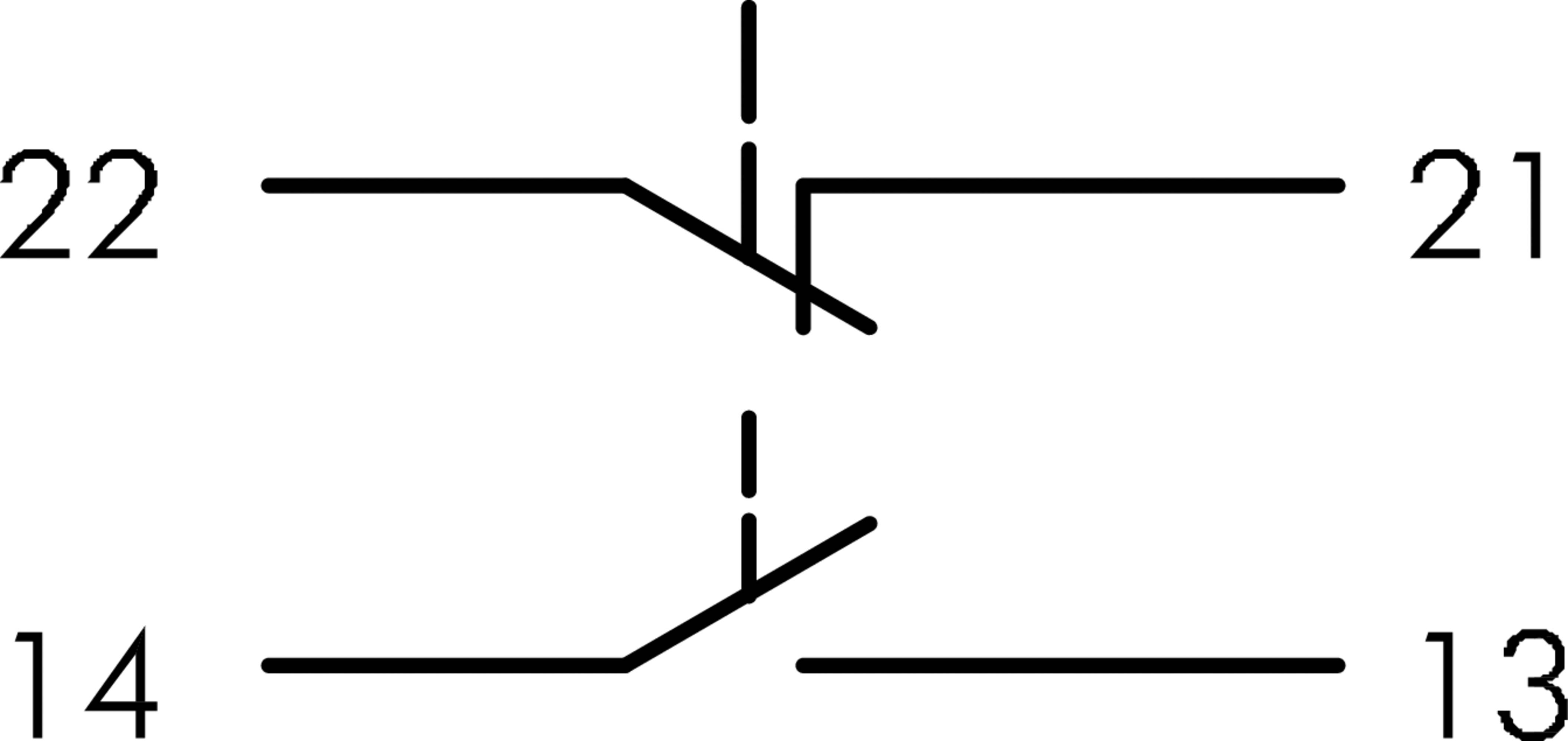

Schéma de deux contacts de commutateur électrique : le contact supérieur relie 22 à 21 lorsqu'il est fermé ; le contact inférieur relie 14 à 13 lorsqu'il est fermé.

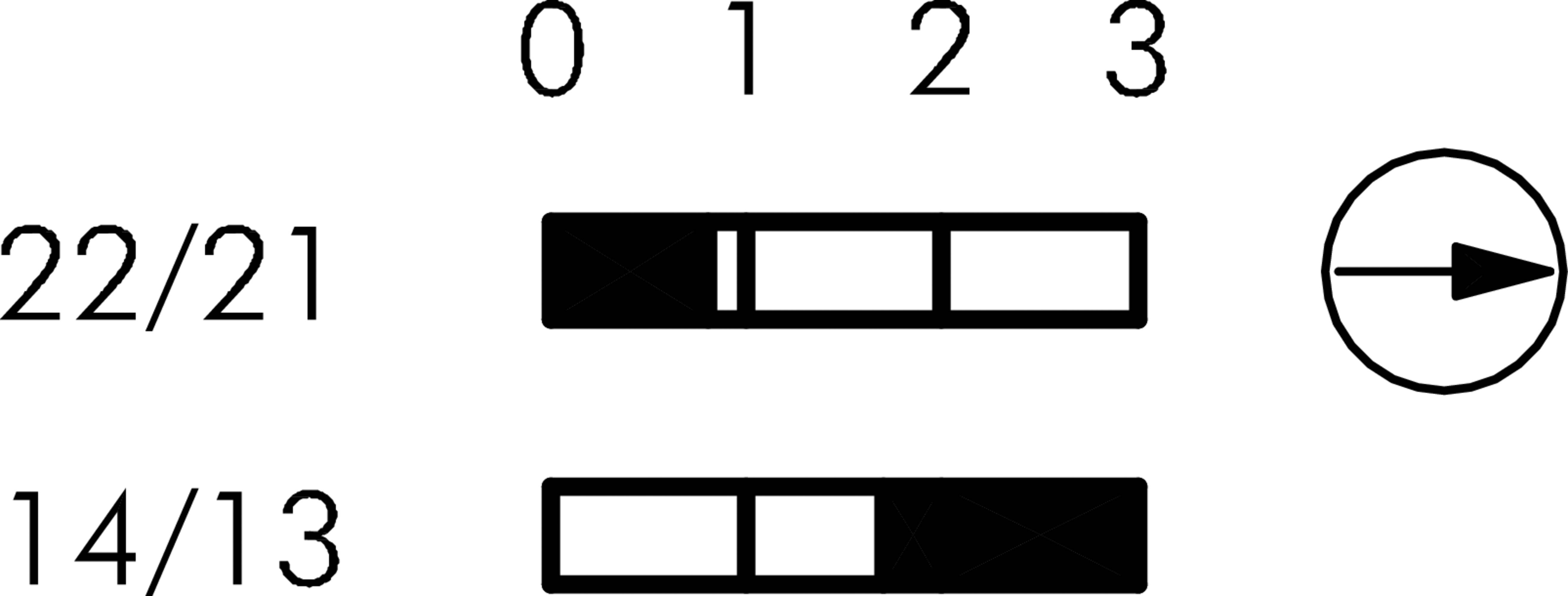

Diagramme montrant deux barres horizontales étiquetées 22/21 et 14/13, avec une échelle en haut marquée 0, 1, 2, 3 et une flèche pointant vers la droite dans un cercle.
1/4
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Bientôt disponible
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (7,49 € / unité(s))
8,00 €
-6 %
7,49 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Série : codeur de contact BZ...
  • Fonction de commutation : fonction de touche
  • Indice de protection avant : IP00
  • Température de fonctionnement : -30 °C - 70 °C
  • TENSION DE FONCTIONNEMENT ASSIGNÉE IEC/EN 60947-5-1 : 240 V/AC ; 24 V/DC ; 60 V/DC ; 125 V/DC ; 250 V/DC
  • COURANT DE FONCTIONNEMENT NOMINAL IEC/EN 60947-5-1 : 1,5 A/AC ; 2 A/DC ; 1 A/DC ; 0,4 A/DC ; 0,2 A/DC
  • Durée de vie mécanique : 1 000 000 cycles de commutation
  • Durée de vie électrique : 1 000 000 cycles à charge nominale
  • ECLAIRAGE : non
  • Classe de protection II
Type de produit

Élément de contact

Connexion

cosse plate

Type de contact

1 NF (R)

1 NO (T)

Température min.

-30 °C

Température max.

70 °C

Durée de vie mécanique

1 000 000 cycles de commutation

Durée de vie électrique

1 000 000 cycles de commutation à charge nominale

Contenu

1 pc(s)

Type

BZOI

Type d'éclairage

sans

Tension nominale

240 V/AC

24 V/DC

60 V/DC

125 V/DC

250 V/DC

Documents et téléchargements

Fiche technique

Fiche technique 3863360 Schlegel BZOI Élément de contact 1 NF (R), 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3863360 Schlegel BZOI Élément de contact 1 NF (R), 1 NO (T) 1 pc(s)

Description

BZOI - sonde de contact
