Schneider Electric IMDMFLK1 Testeur de sécurité

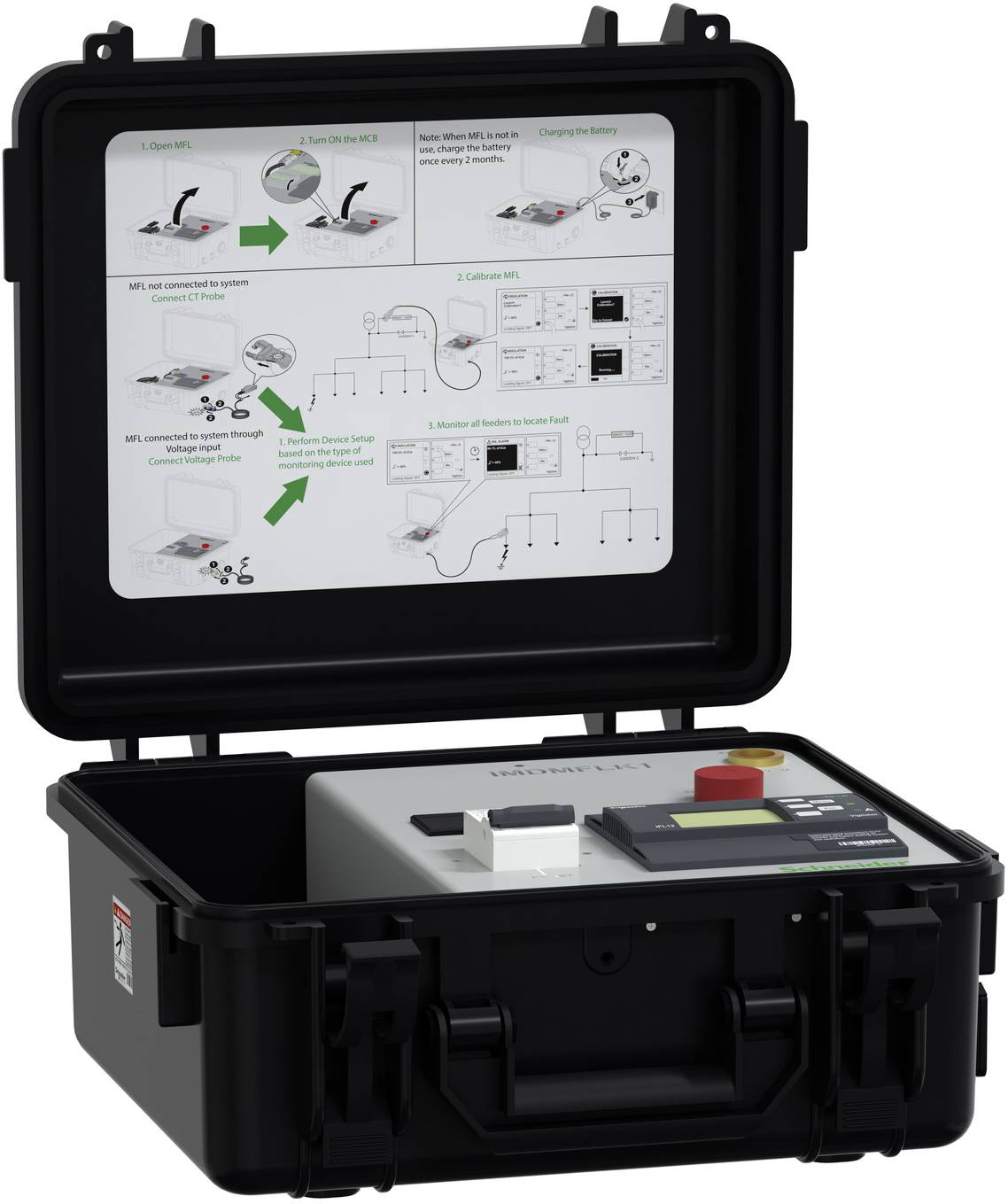

Le kit mobile Vigilohm permet de surveiller et d'identifier les défauts d'isolation permanents dans les réseaux électriques non mis à la terre/IT, de la ligne d'alimentation principale au niveau de la charge. L'appareil mobile de détection des défauts pèse 7 kg, une batterie avec 24 heures d'autonomie, un dispositif mobile de détection des défauts avec écran, un câble de chargement et de connexion pour les sondes correspondantes et un interrupteur marche/arrêt. Le kit fonctionne avec l'une des trois sondes de surveillance d'isolement spéciales IMDCP15, IMDCP50 et IMDCP100 et nécessite la fourniture du signal par IM400 ou XM300 CPI. Une de ces sondes doit être connectée au kit pour mesurer et afficher la résistance et la capacité de la charge à surveiller. L'étalonnage est effectué par défaut à partir de l'alimentation et prend 45 secondes, tandis que toutes les autres mesures sont effectuées en 20 secondes, qu'il s'agisse d'un câble ou d'une charge finale. Les trois sondes disponibles sont conçues pour être polyvalentes et permettre à l'utilisateur de choisir la solution la plus appropriée pour son alimentation en énergie non mise à la terre (systèmes informatiques). Le kit vise à être maniable et portable pour différentes installations, qu'elles soient composées de câbles courts ou longs, qu'il s'agisse d'installations de mise à la terre informatiques simples ou complexes. Pour garantir l'exactitude de la mesure, il convient de noter que le kit IMDMFLK1 et la sonde ont besoin d'un signal provenant d'un CPI IM400 ou XM300. Il permet de surveiller un réseau d'une capacité maximale de 20 µF à une tension d'entrée de 1000 V AC/DC s'il n'est pas connecté au réseau, ou de 440 V AC/DC s'il est connecté au réseau. La batterie offre une autonomie de 24 heures avec un temps de charge de 7 heures et une tension auxiliaire de 24 VDC et une consommation de 4 W. Le kit de surveillance de l'isolement pèse 7 kg et mesure 340 mm pour une hauteur de 315 mm et une largeur de 160 mm. La température de fonctionnement est comprise entre -20°C et 45°C et l'appareil peut supporter jusqu'à 95% d'humidité non condensée. La température de stockage se situe entre -20°C et 60°C, et le kit est adapté pour une hauteur maximale de 3000 m. Le boîtier est noir, tandis que le localisateur standard est gris et affiche la valeur via un écran LCD. L'IMDMFLK1 est certifié IEC61010-1, IEC61010-2 et EN61326, c'est un appareil de catégorie III avec un degré de pollution de 2. Pour utiliser correctement le kit, il fallait préalablement détecter une panne permanente due à un IM400, XM300 CPI ou IFL (le cas échéant). Le kit doit ensuite être calibré à la branche où l'erreur a été détectée - 40 secondes- et ensuite les sous-branches peuvent être surveillées indépendamment - 20 secondes-. Au total, le kit de détection des défauts mobile de Vigilohm se compose de trois circuits de mesure et du boîtier avec le détecteur de défauts d'isolement. Et vous permettent de placer efficacement les spécifications d'isolation, quelle que soit la complexité de votre alimentation en énergie non mise à la terre (systèmes informatiques). Ce kit est adapté aux réseaux de mise à la terre informatiques courts ou longs, aux réseaux complexes ou simples et permet à l'utilisateur de gérer autant de sorties que nécessaire.

Ce texte a été traduit par une machine.
