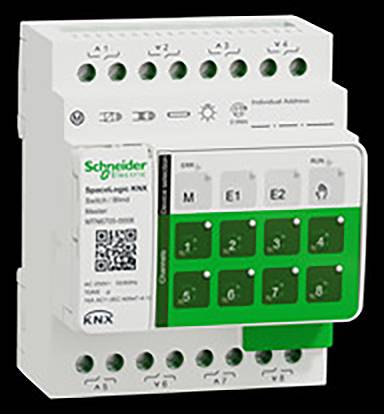

Schneider Electric KNX MTN6705-0008 Actionneur de store MTN6705-0008

Actionneur de stores à commutation combinée 8 sorties, 16 A, REG, SpaceLogic KNX stores à commutation, Master Master 8 sorties de commutation 4 sorties de stores : la fonction de stores ou de canaux de commutation est librement configurable. Toutes les sorties de commutation de stores peuvent être commandées manuellement via le bouton-poussoir. Avec coupleur de bus intégré. Pour montage sur rails DIN TH35 selon en 60715. Le bus est connecté via une borne de connexion de bus, un rail de données n'est pas nécessaire. Extension possible grâce aux extensions SpaceLogic KNX MTN6805-0008. Le Master commande les extensions, leur alimentation et la communication avec le bus. Le nombre de canaux peut être augmenté grâce au câble et au raccordement sans outil de SpaceLogic KNX Schalt stores. Il est possible de raccorder au maître 2 Master au maximum, de sorte que jusqu'à 24 charges peuvent être commutées ou 12 actionneurs de stores peuvent être commandés. Tension d'alimentation via le Master : bus KNX, env. 6,5 ma (Master), env. 9 ma (Master + 1 extension), env. 12,5 ma (Master + 2 extensions). Pour étendre l'installation KNX via les extensions KNX SpaceLogic (MTN6805-0008), il n'est pas nécessaire d'utiliser ou d'ajouter d'autres applications ETS Intervention dans la topologie KNX. Fonctions générales du logiciel KNX : économie d'énergie, sécurité de l'appareil, état de l'appareil, fonctionnement manuel, code PIN pour la mise à jour du micrologiciel. Un nom quelconque peut être donné à chaque canal dans le paramétrage pour simplifier l'affectation des adresses de groupe. Fonctions de l'actionneur de volets roulants/stores : -durée d'exécution -durée d'arrêt -intervalle de pas -fonction de verrouillage -limites de plage de mouvements -alarme météo -8 bits positionnement pour la hauteur et les lamelles -16 scènes, état et fonction de retour par canal. Fonctions du commutateur : fonctionnement en tant que contact NF/contact normalement ouvert -comportement programmable pour les fonctions de temporisation de téléchargement pour chaque canal -fonction de temps d'escalier avec/sans fonction d'ARRÊT manuel. Avertissement de coupure pour la fonction de temporisation de l'éclairage d'escalier -16 scènes par canal, fonction centrale, fonction de verrouillage, liaison ou guidage forcé, fonction de retour pour chaque canal. Tension nominale : AC 250 V, 50-60 Hz. Courant nominal : 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5Four chaque canal de charge de stores : -charge moteur 1000 VAFour chaque charge nominale de sortie : -ampoules : 2300 W. lampes halogènes : 2300 W LED : 200 W - charge capacitive : 10 AX, max. 140 ?F - charge inductive : 10 A, cos ? 0,6Srelais - courant d'appel : max. 800 A/200 ?s, max. 165 A/20 ms. Largeur de l'appareil : 4 accessoires TE(72 mm) : commutateur/extension de store SpaceLogic KNX MTN6805-0008. Contenu : avec borne de raccordement de bus.
