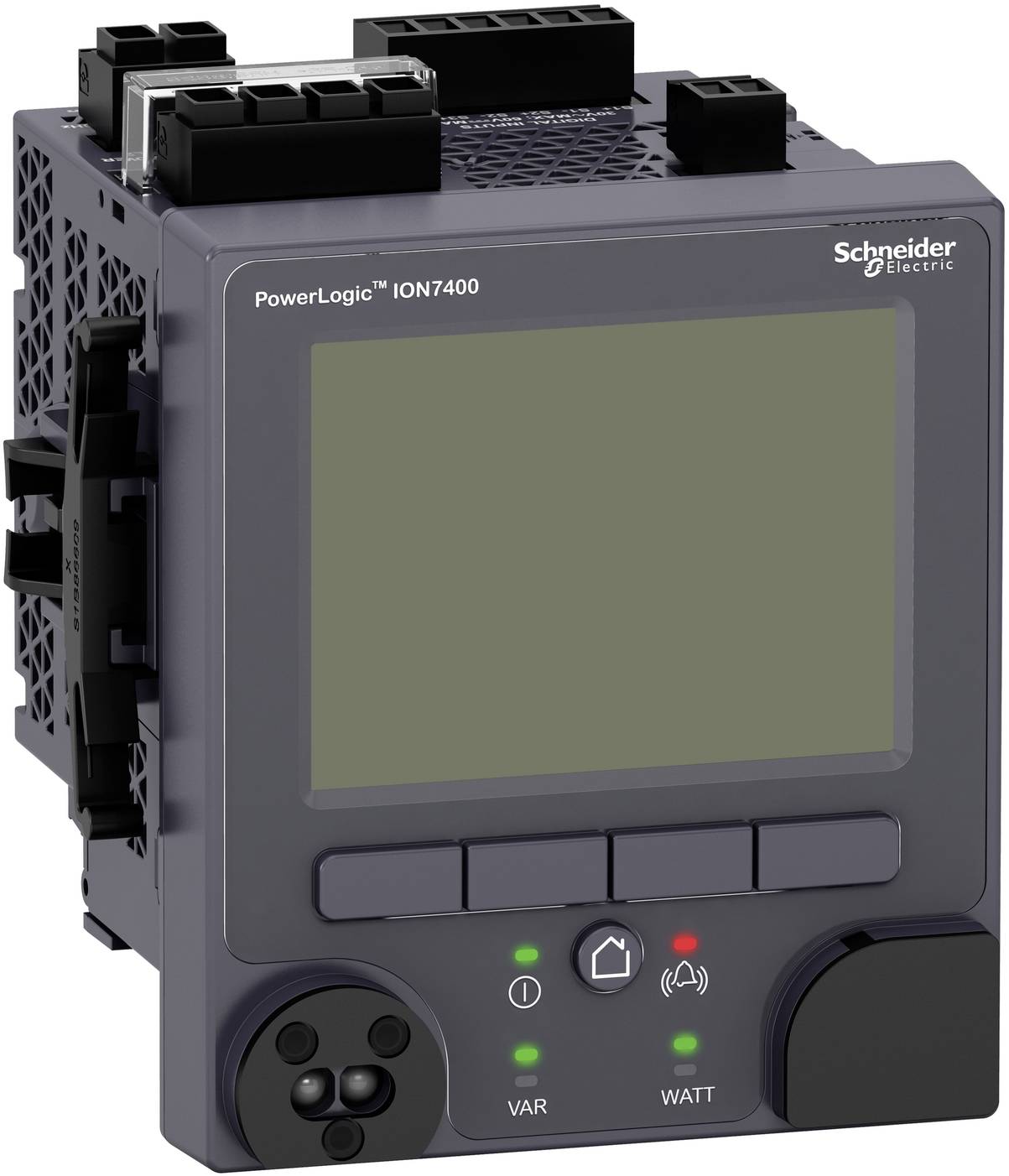

Name: Schneider Electric METSEION7400 Analyseur de réseau triphasé Analyses de charge
Brand: Schneider Electric
SKU: 3756793
Availability: BackOrder

Schneider Electric METSEION7400 Analyseur de réseau triphasé Analyses de charge-0

Fiche technique (PDF)

Bientôt disponible

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (3 374,17 € / unité(s))

3 374,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Section de conducteur raccordée à un fil: 1.31-5.26 mm²
Nombre de sorties analogiques : 0
Nombre d'entrées analogiques : 0
Nombre de sorties numériques : 1
Nombre d’entrées numériques : 3
Nombre de ports Ethernet : 2
Nombre d'entrées de mesure de tension: 4
Nombre d'entrées de mesure de courant: 8
Couteau de puissance réactive : Oui
Affichage : graphique
Affichage à distance : Non
Fréquence : Oui
Facile : Oui
Convient aux prises RJ : Oui
Classe de précision Puissance réactive selon IEC 62053-23: Autres
Classe de précision Puissance active selon IEC 62053-22: 0.2S
Sortie d'impulsion : électrique
Compteur d'impulsions : Non
Courant maximal (Imax): 20 A
Type de mesure du cycle de charge : Oui
Mémoire de mesure : oui
Avec journal d'audit (audit log): Oui
Avec compte-tours : Non
Signature du firmware : Non
Avec interface de communication M-Bus : Non
Avec interface de communication KNX : Non
Avec interface de communication RS-485: Oui
Avec la journalisation des événements de sécurité (Security Event log) : Oui
Avec contrôle d'accès basé sur les rôles (RBAC) : Non
Type de montage : Front
Courant nominal (IN): 5 A
Mesure harmonique : Oui
Angle de phase (cos phi) : Oui
Polart : trois conducteurs/quatre conducteurs
Apparence : Oui
Type de tension d'alimentation : AC/DC
Appareil de mesure de l'électricité: Oui
Prise en charge du protocole IEC 61850 Ethernet : Oui
Prise en charge du protocole Modbus: Oui
Prend en charge le protocole pour OPC UA PubSub: Non
Prend en charge le protocole PROFIBUS: Non
Prend en charge le protocole PROFINET IO : Non
Prise en charge du protocole pour les autres systèmes de bus: Oui
Tension d'alimentation AC 50 Hz : 90-415 V
Tension d'alimentation AC 60 Hz : 90-415 V
Tension d'alimentation DC : 110-415 V
Voltmètre : Oui
Serveur Web avec protocole de transfert HTTPS: Oui
Appareil de mesure de la puissance active: Oui

Type de produit: Analyseur de réseau

Détection de phase: oui

: d'usine (sans certificat)

Dim.: (l x H x P) 98 x 112 x 78.5 mm

Type de mesure: triphasé

Spécificités: Analyses de charge

Largeur: 98 mm

Hauteur: 112 mm

Interfaces: Ethernet

Profondeur: 78.5 mm

Modèle: Convertisseur de mesure

Facteur de puissance: VRAI

: Front mounting

: 98 mm

: Measurement transformer

: 112 mm

: 78.5 mm

: VRAI

: Graphic

: 20 A

: VRAI

: VRAI

: VRAI

: VRAI

: 3

: 1

: 0

: 0

: AC/DC

: FAUX

: VRAI

: VRAI

: Other

: 2

: VRAI

: VRAI

: FAUX

: VRAI

: FAUX

: VRAI

: VRAI

: VRAI

: 1.31-5.26 mm²

: FAUX

: 90-415 V

: 90-415 V

: 110-415 V

: VRAI

: VRAI

: Electrical

: Three conductor/four conductor

: VRAI

: 5 A

: 0.2S

: Other

: 4

: 8

: VRAI

: FAUX

: VRAI

: FAUX

: VRAI

: FAUX

: VRAI

: FAUX

: FAUX

: FAUX

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3756793 Schneider Electric METSEION7400 Analyseur de réseau triphasé Analyses de charge

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3756793 Schneider Electric METSEION7400 Analyseur de réseau triphasé Analyses de charge

Description

Analyseur de réseau série ION7400 pour montage frontal dans les applications basse et moyenne tension avec écran intégré, port USB et interface optique. Affichage : affichage couleur TFT LCD 89 mm entièrement graphique. Mesure à 4 quadrants: Importation et exportation pour l'énergie active et réactive, active, aveugle, compteur d'énergie fictif PRO. Phase et compteurs d'énergie active séparés avec choix de tarif par minuterie hebdomadaire, communication ou contact. Courant, tension (moyenne et par phase), courant moyen, puissance active, clignotante, puissance apparente, Facteur de puissance (total et par phase) Moyennes de puissance. Fréquence, valeurs min et max des valeurs instantanées, valeurs max des valeurs moyennes de courant et de puissance. Teneur harmonique THD I, THD U et TDD. Analyse harmonique : valeurs mesurées par phase avec diagramme à barres. jusqu'au 31. Harmonique sur l'écran de l'appareil. jusqu'au 63. La vibration par logiciel.

Ce texte a été traduit par une machine.
