VOLTCRAFT PA-3000 Analyseur de réseau triphasé Entrées 24 bits, Écran graphique

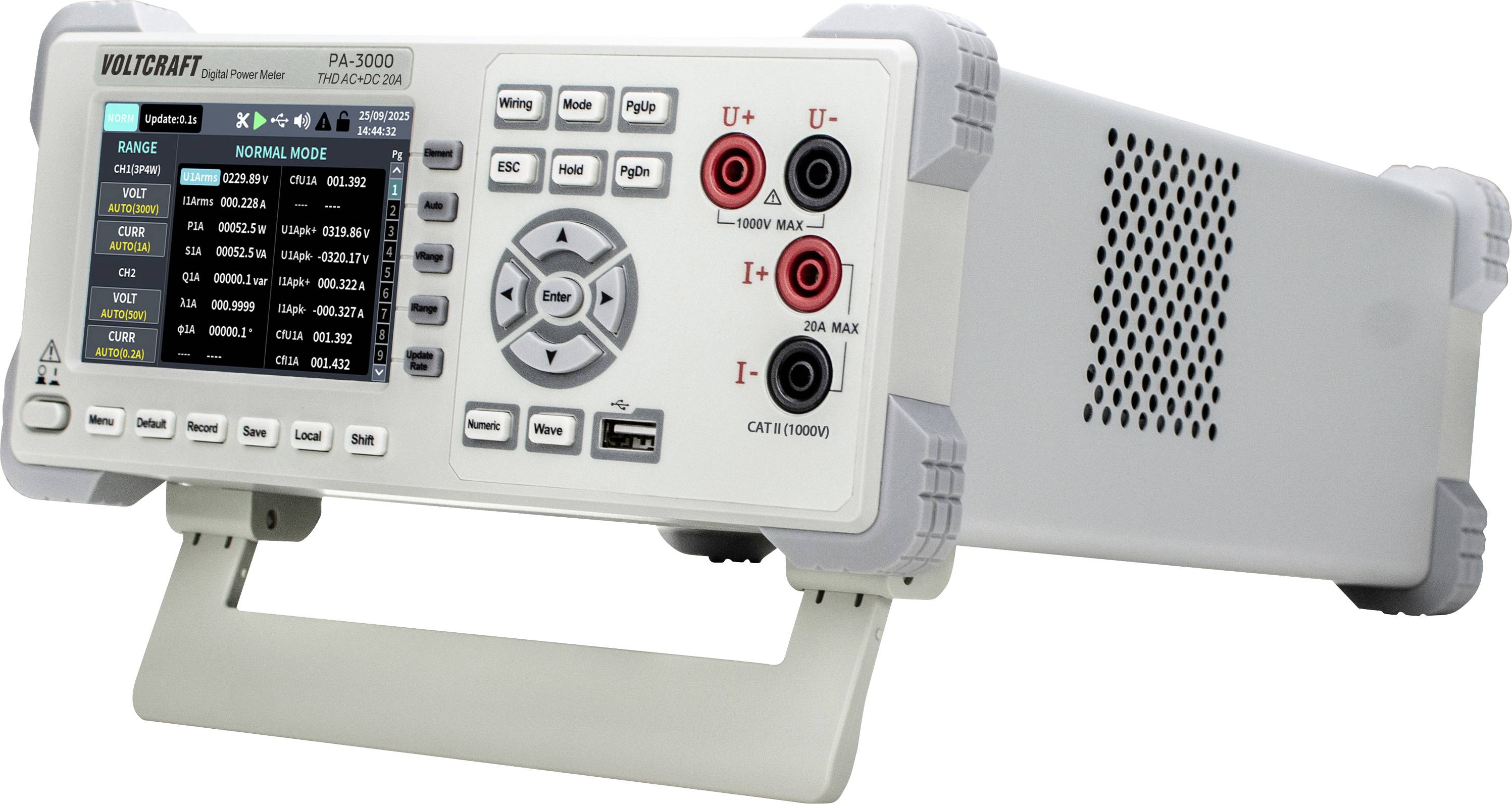

Vue de face d'une alimentation de établi VOLTCRAFT PA 3000 avec affichage, boutons de commande, pavé rotatif et bornes de sortie.

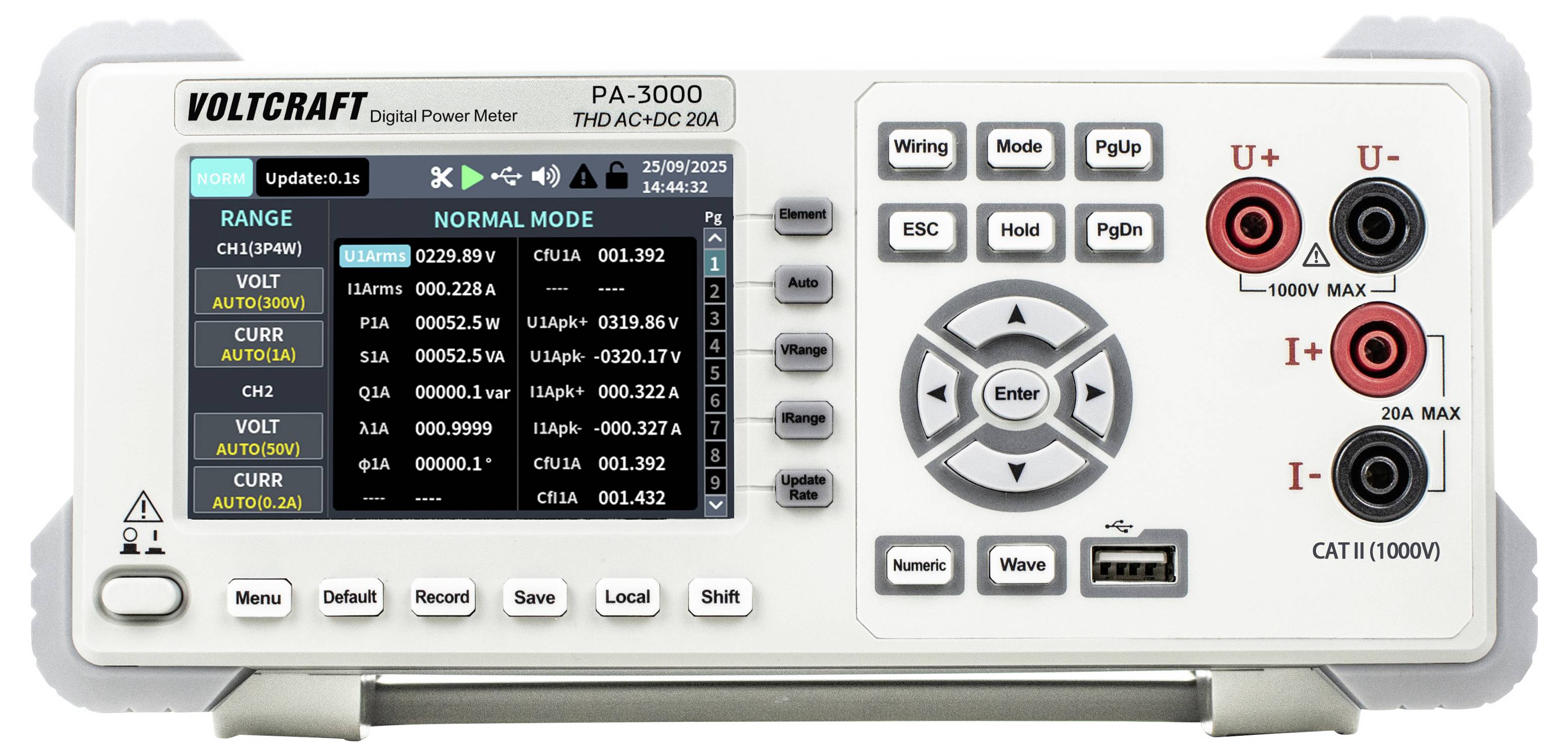

Panneau frontal d'un wattmètre numérique VOLTCRAFT PA-3000 avec écran d'affichage, boutons de contrôle, pavé de navigation et bornes d'entrée de courant/tension.

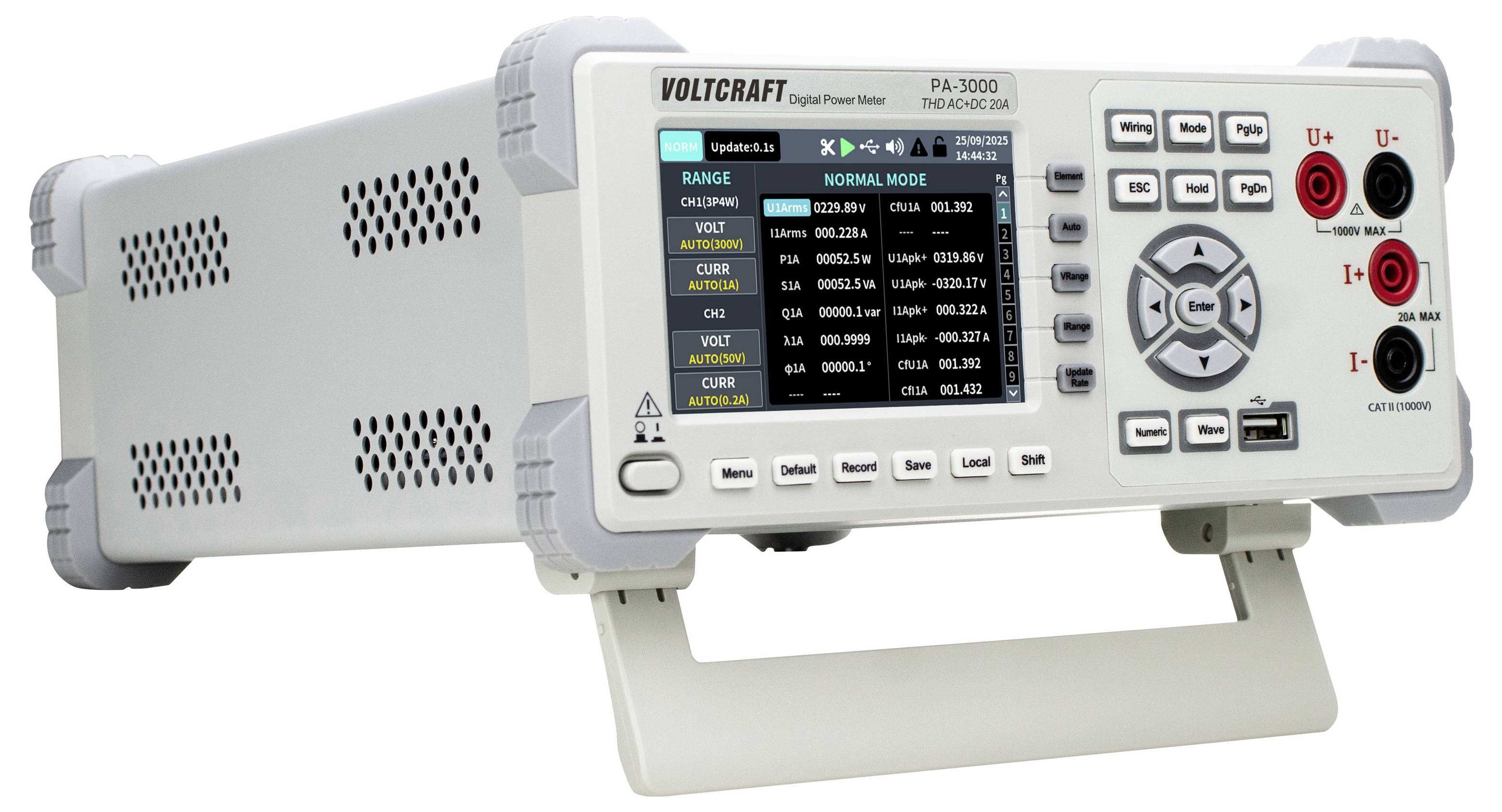

Vue de face d'un analyseur de puissance VOLTCRAFT PA-3000 avec écran, boutons de commande et bornes d'entrée sur un support.

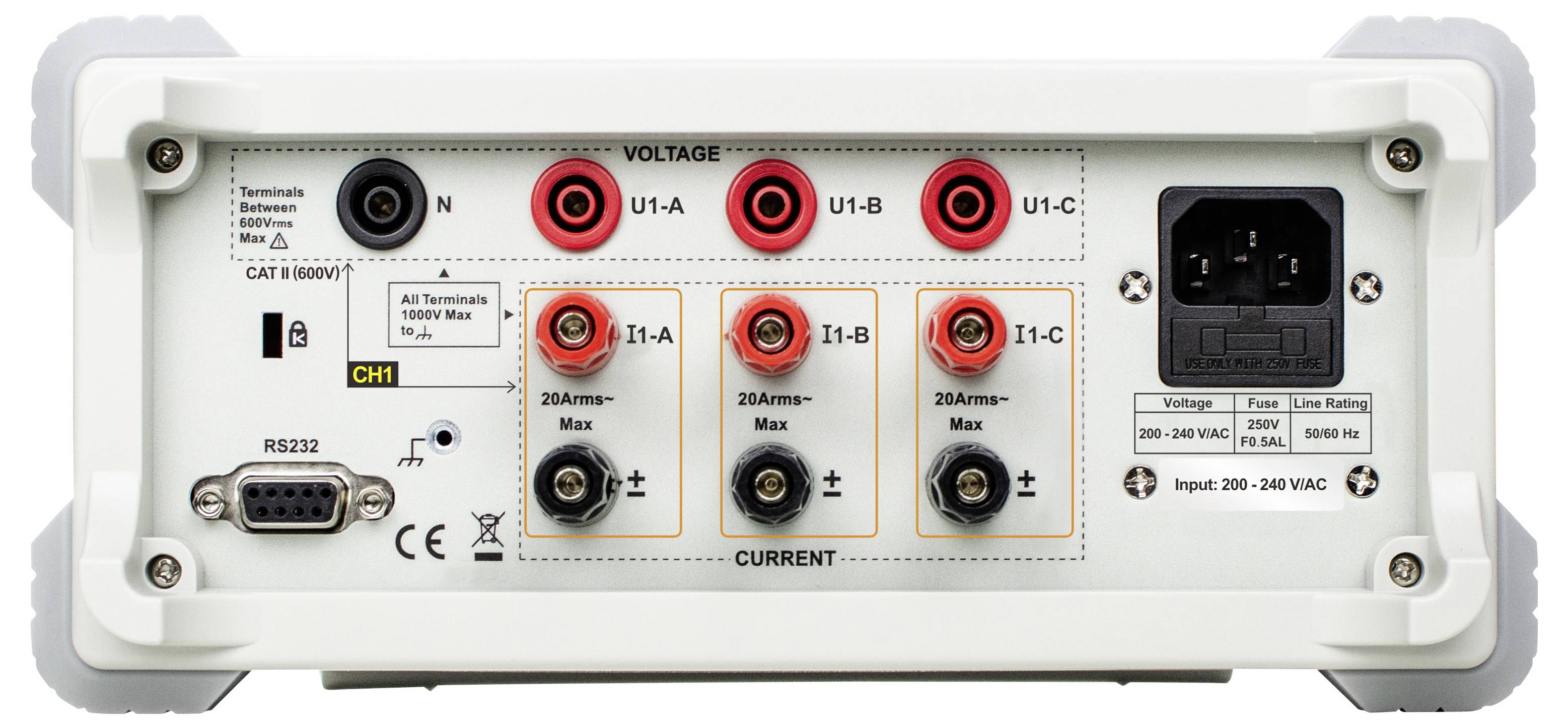

Panneau arrière d'un appareil de mesure électrique avec bornes d'entrée de tension et de courant, port RS232 et prise d'alimentation CA.

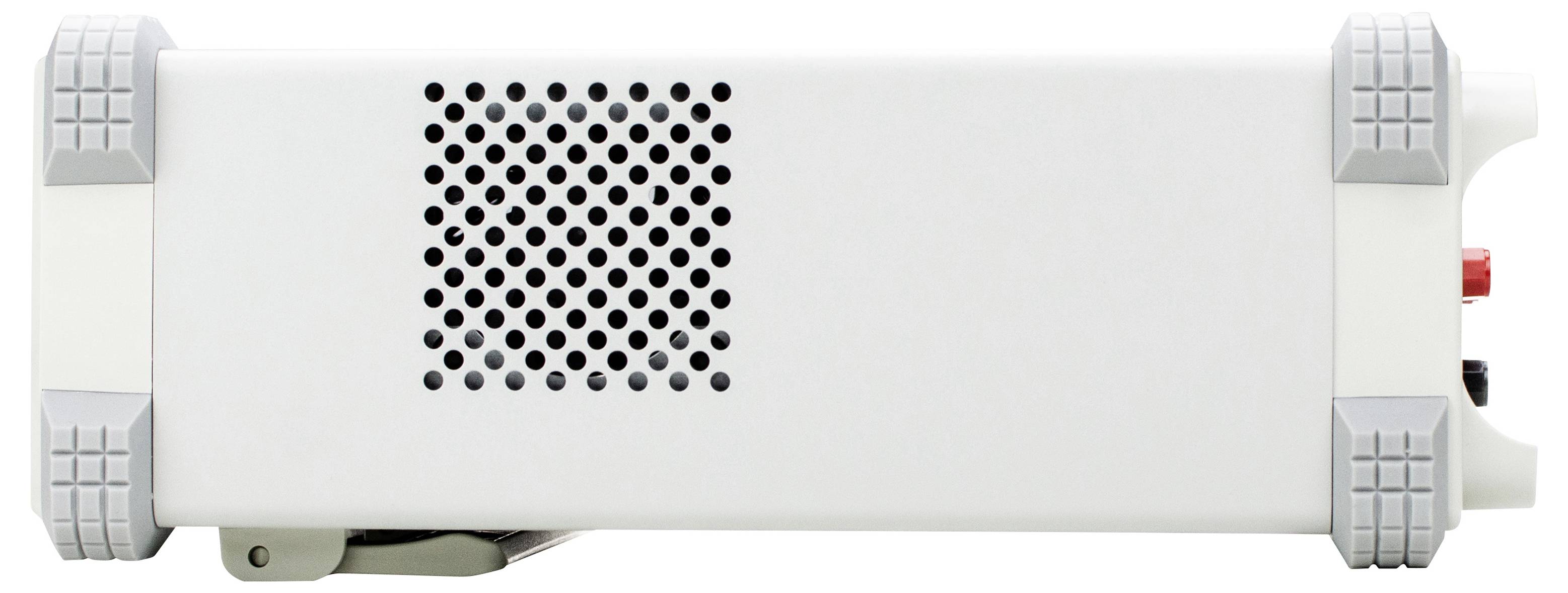

Vue latérale d'un dispositif électronique blanc avec une grille de ventilation noire, des pare-chocs d'angle gris et des connecteurs rouge et noir à l'extrémité droite.

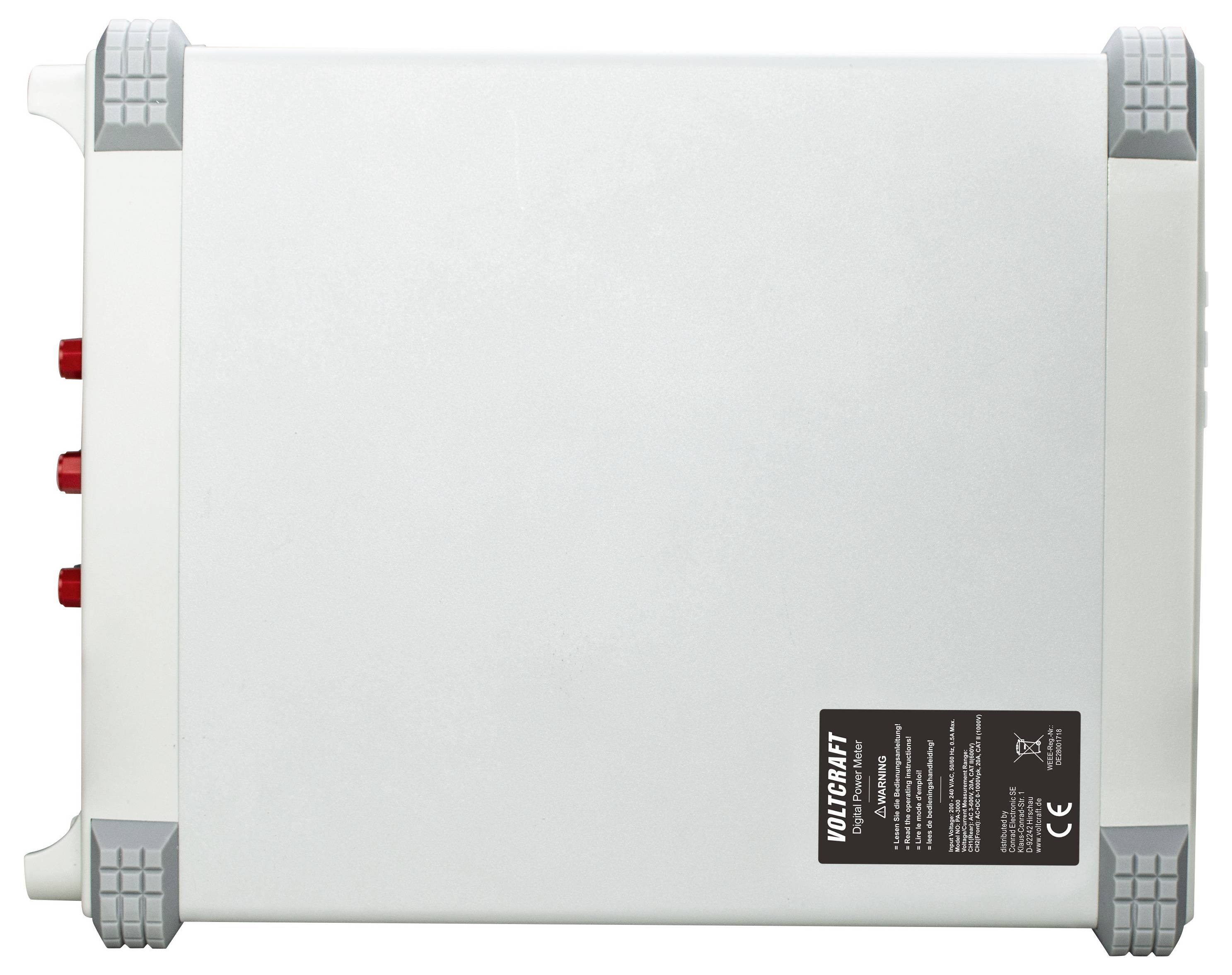

Vue de dessus d'un appareil VOLCART argenté avec quatre protecteurs de coin gris et trois ports latéraux rouges, présenté sur un fond blanc.

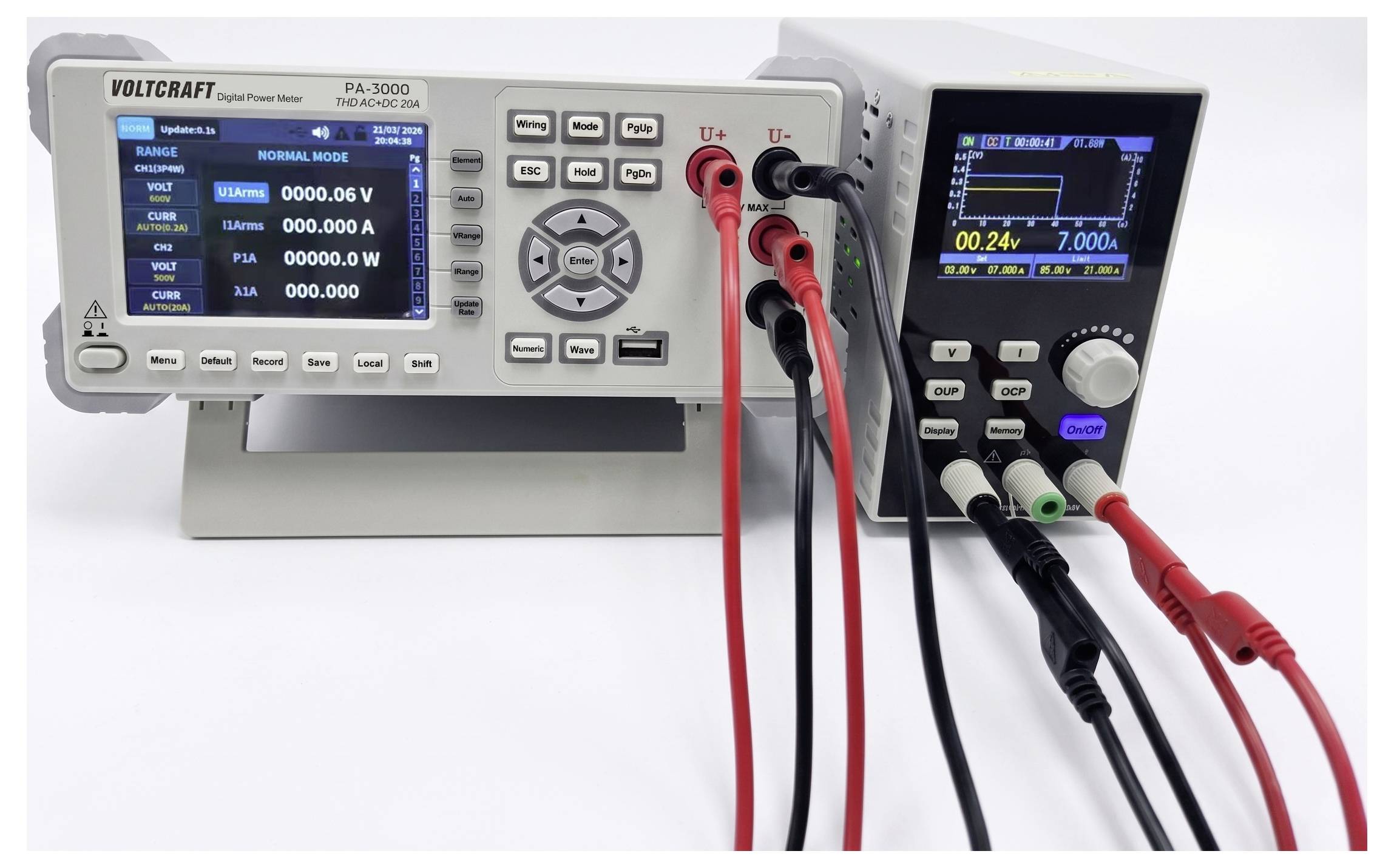

Deux alimentations électriques numériques de paillasse avec afficheurs et câbles de test rouge, noir et vert connectés, configurés pour les tests électriques.

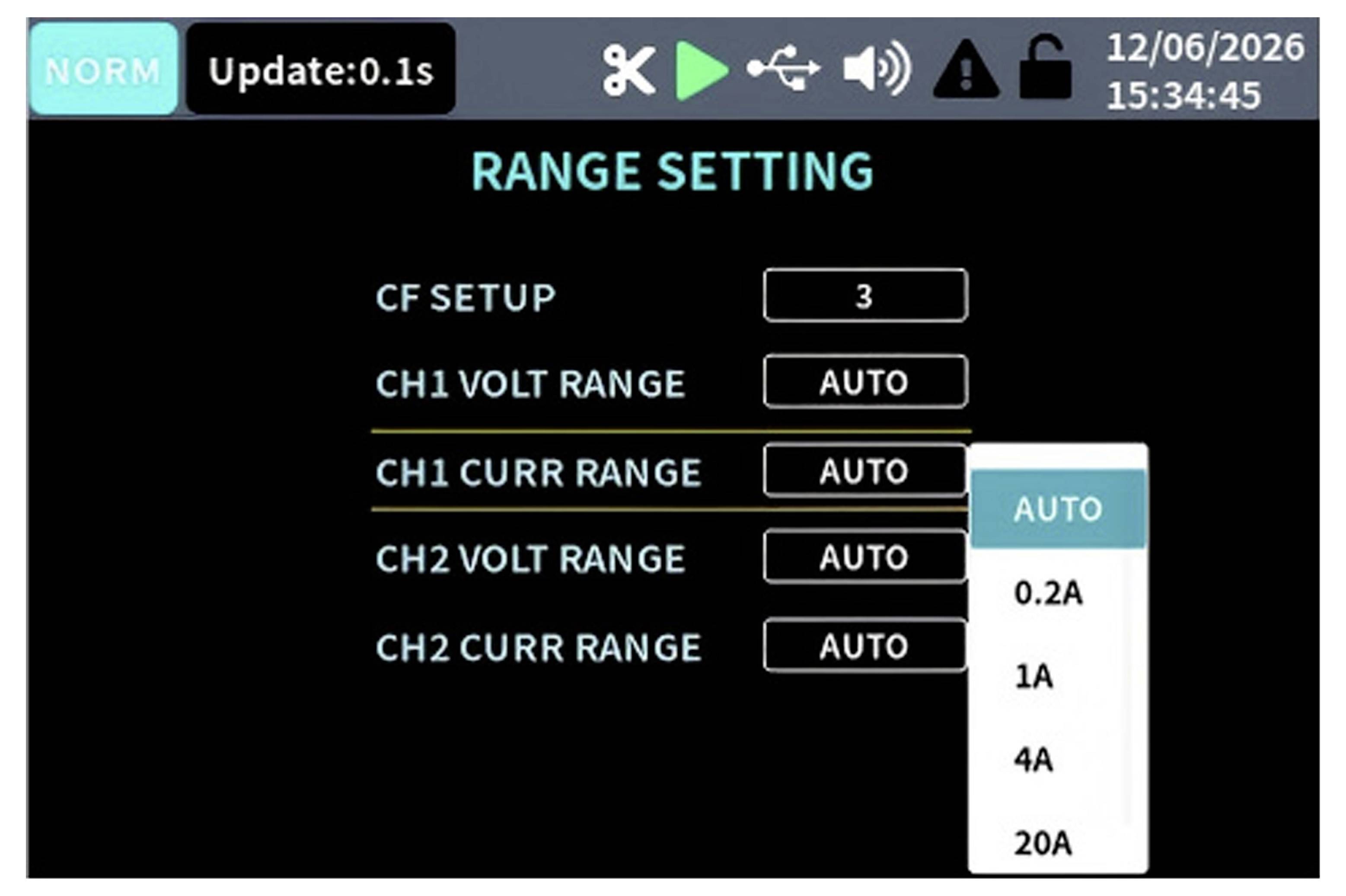

Écran de paramètres d'appareil noir intitulé « RÉGLAGE DE LA PLAGE » avec des champs pour la configuration CF et les plages de tension et de courant CH1/CH2 ; la liste déroulante de la plage de courant CH1 est ouverte et affiche AUTO, 0,2A, 1A, 4A, 20A.

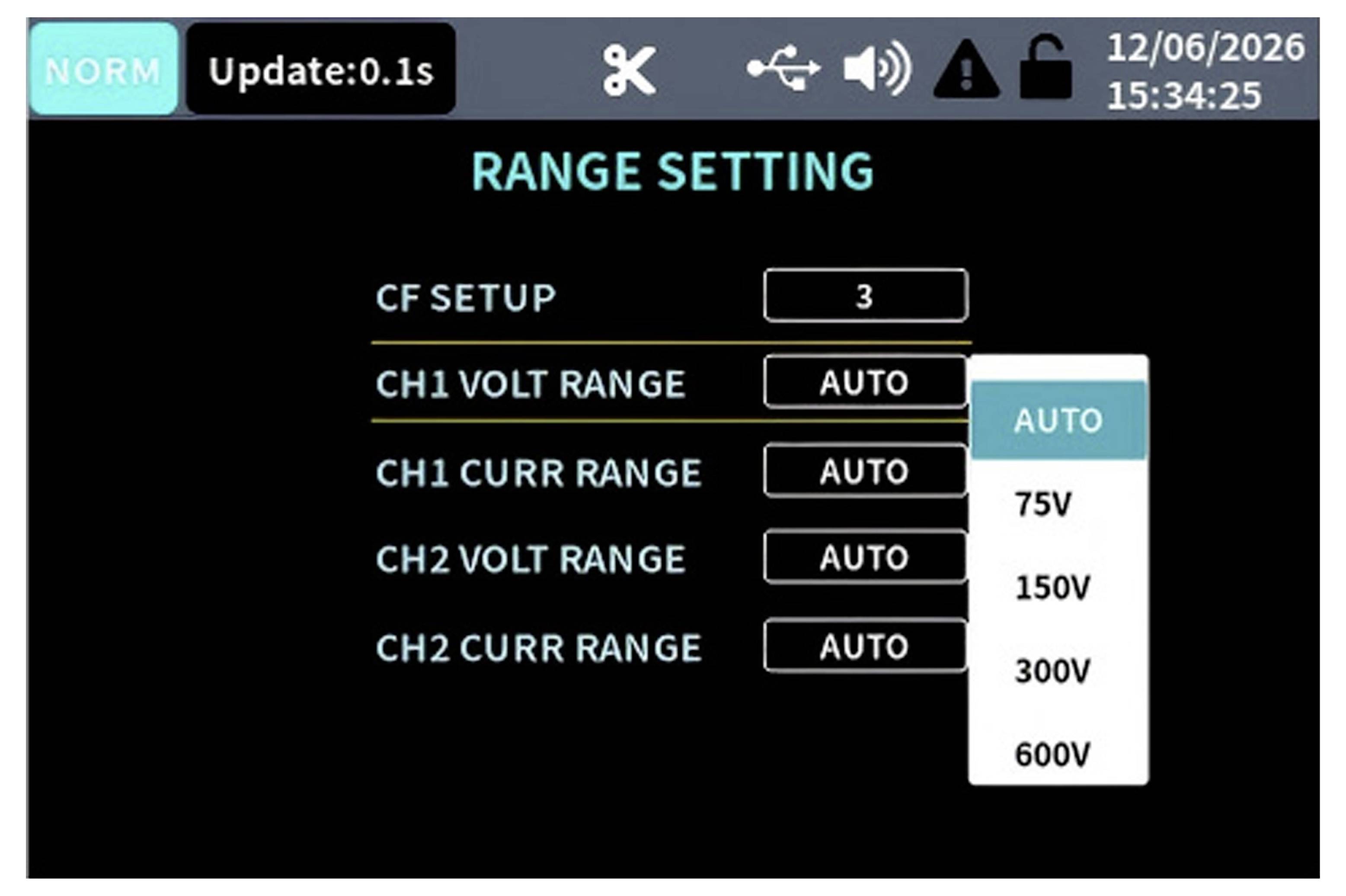

Écran de paramétrage de la plage montrant CF setup 3 et les plages de tension et de courant CH1/CH2 réglées sur AUTO, avec une liste déroulante ouverte affichant AUTO, 75V, 150V, 300V et 600V pour la plage de tension CH1.

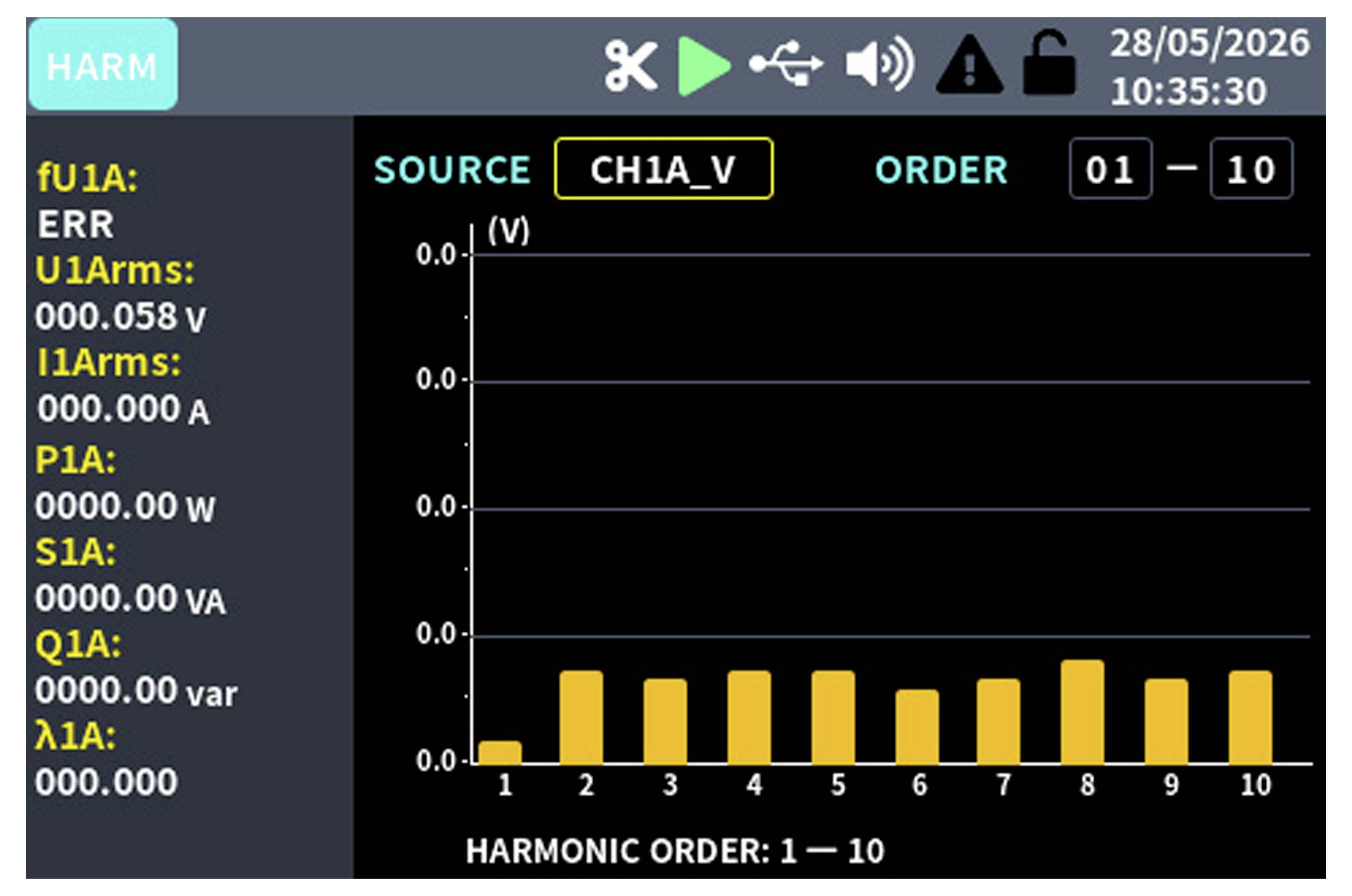

Affichage des harmoniques pour la source « CH1A_V » montrant un graphique en barres de l'ordre harmonique 1-10, avec l'ordre 2-10 dominant et l'ordre 1 très faible ; le panneau de gauche énumère les mesures électriques.

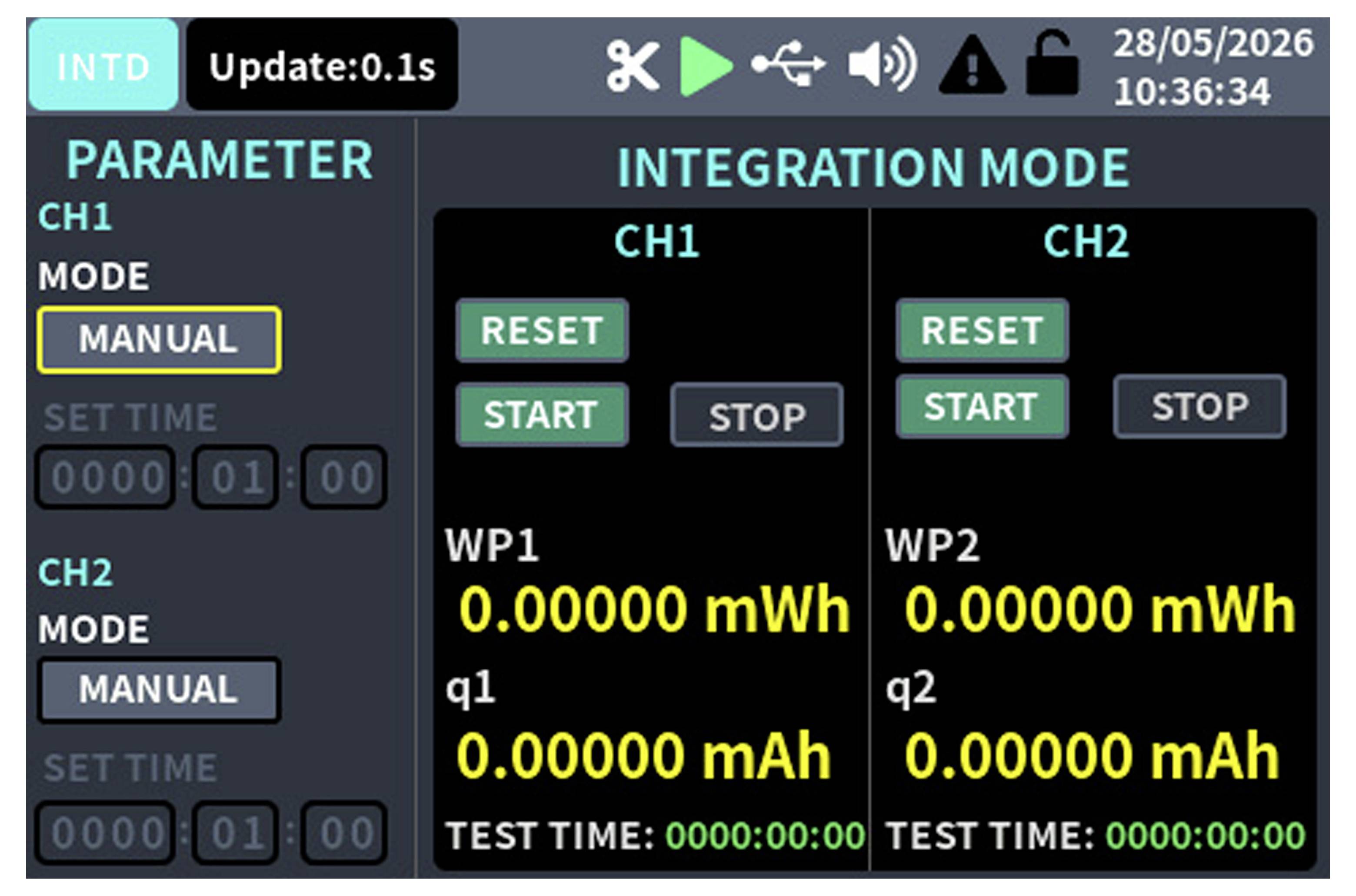

Tableau de bord de contrôle industriel affichant le mode d'intégration pour CH1 et CH2, tous deux en mode manuel avec des boutons de réinitialisation/démarrage/arrêt et des lectures d'énergie mises à zéro (mWh, mAh) et le temps d'essai.

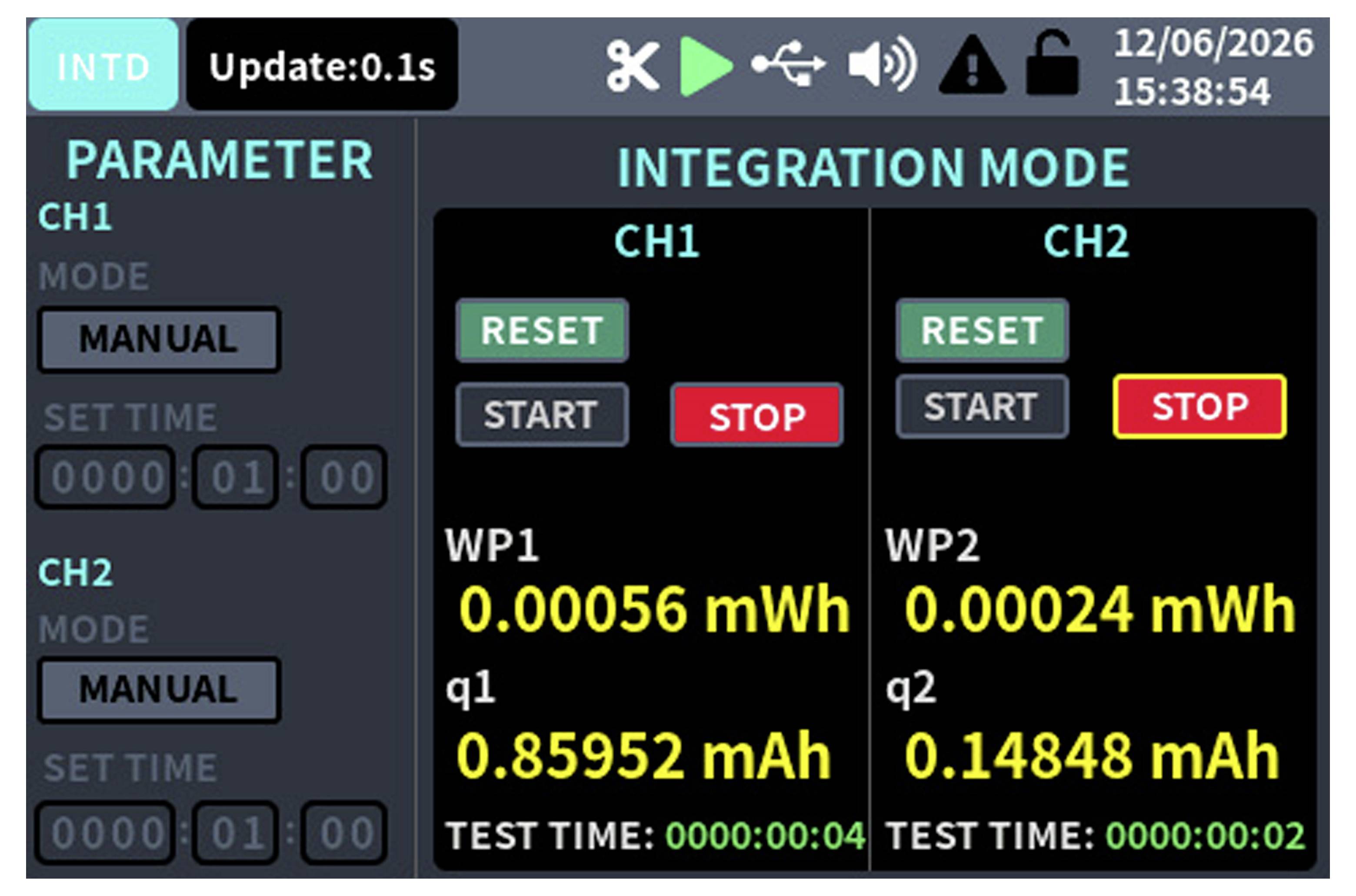

Écran de contrôle industriel affichant le mode d'intégration pour CH1 et CH2, avec les boutons réinitialiser/démarrer/arrêter et les valeurs mesurées WP1 0,00056 mWh, q1 0,85952 mAh; WP2 0,00024 mWh, q2 0,14848 mAh.

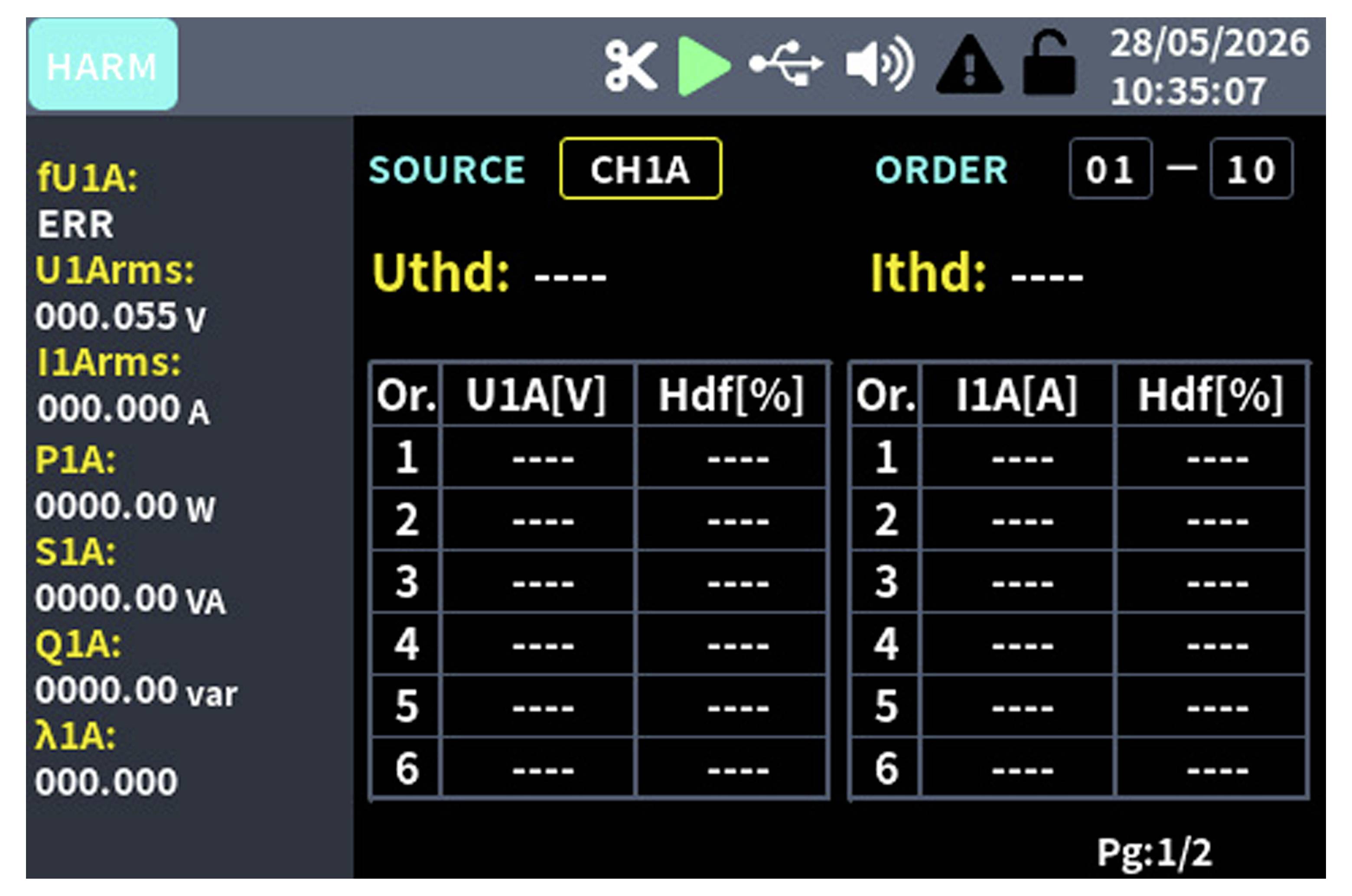

Écran HARM du compteur industriel affichant la source CH1A et l'ordre 01-10, avec Uthd et Ithd tous deux vides et des tableaux pour les ordres harmoniques de tension et de courant 1-6 à la page 1/2.

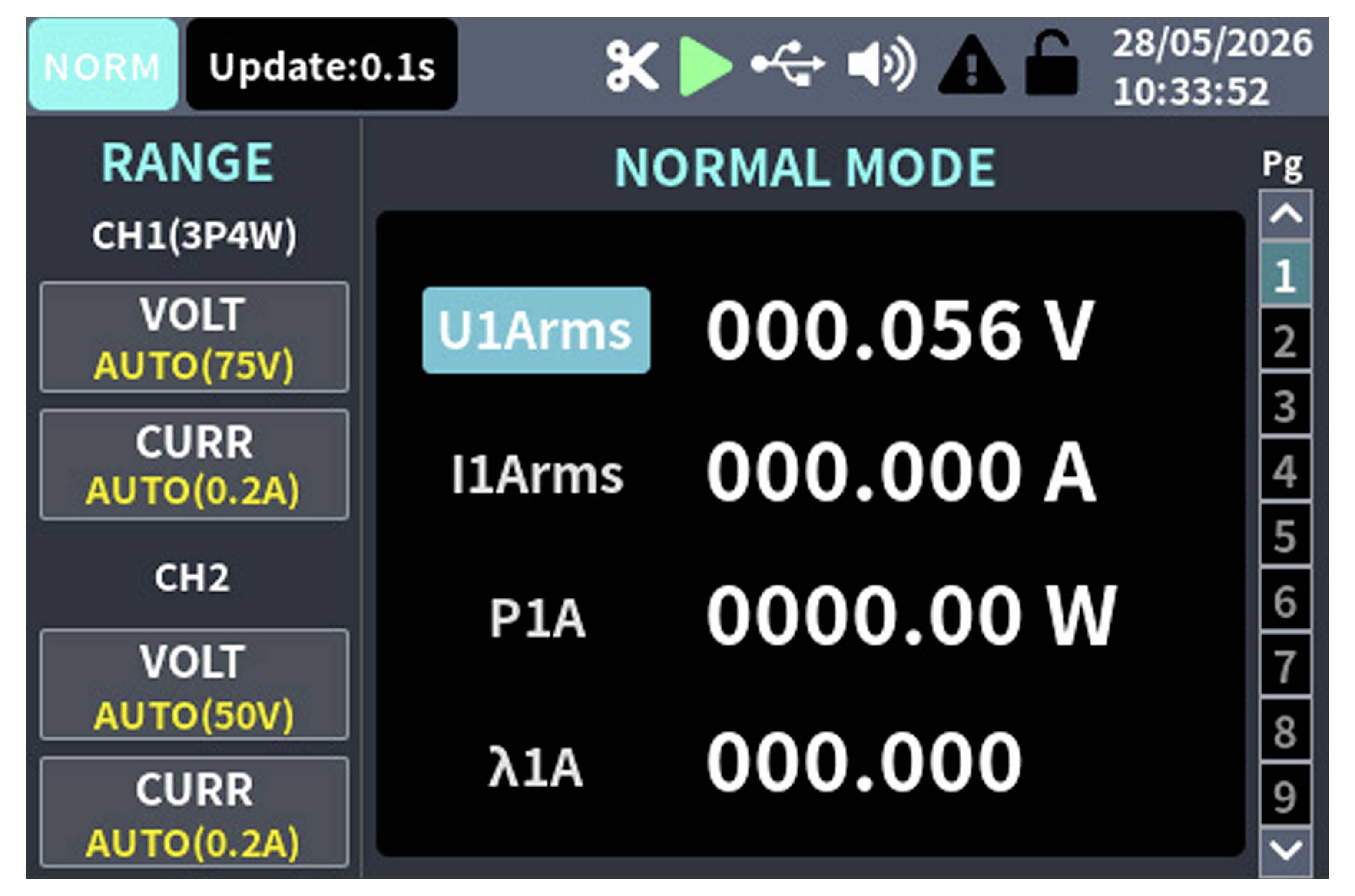

Affichage d'un compteur électrique numérique en mode normal montrant U1Arms 000.056 V, I1Arms 000.000 A, P1A 0000.00 W, et λ1A 000.000, avec les plages de canaux sur la gauche.

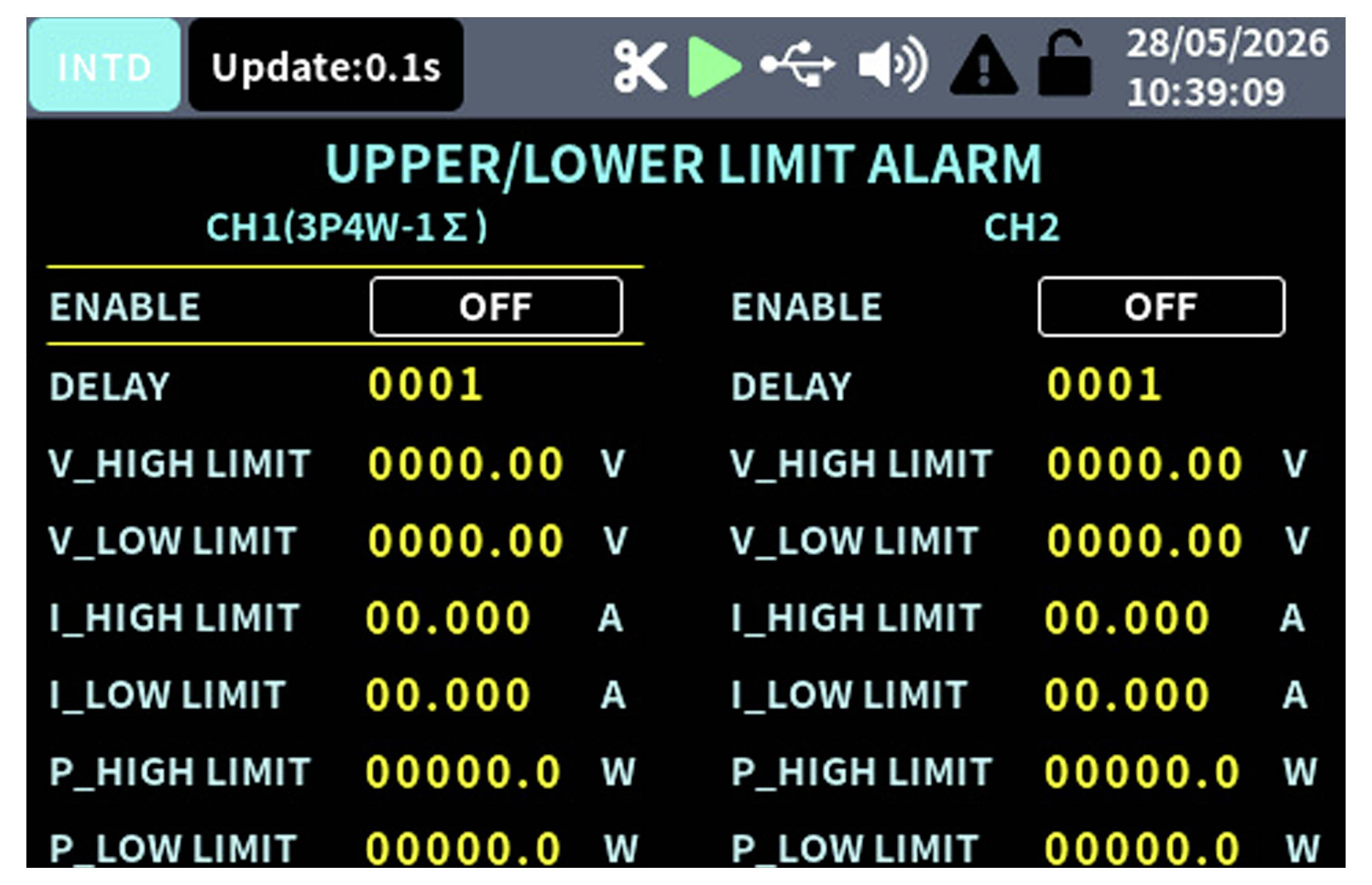

Écran de commande industrielle affichant les paramètres d'alarme de limite supérieure/inférieure pour CH1 et CH2, tous deux désactivés, avec délai 0001 et toutes les limites de tension, courant et puissance définis à 0.

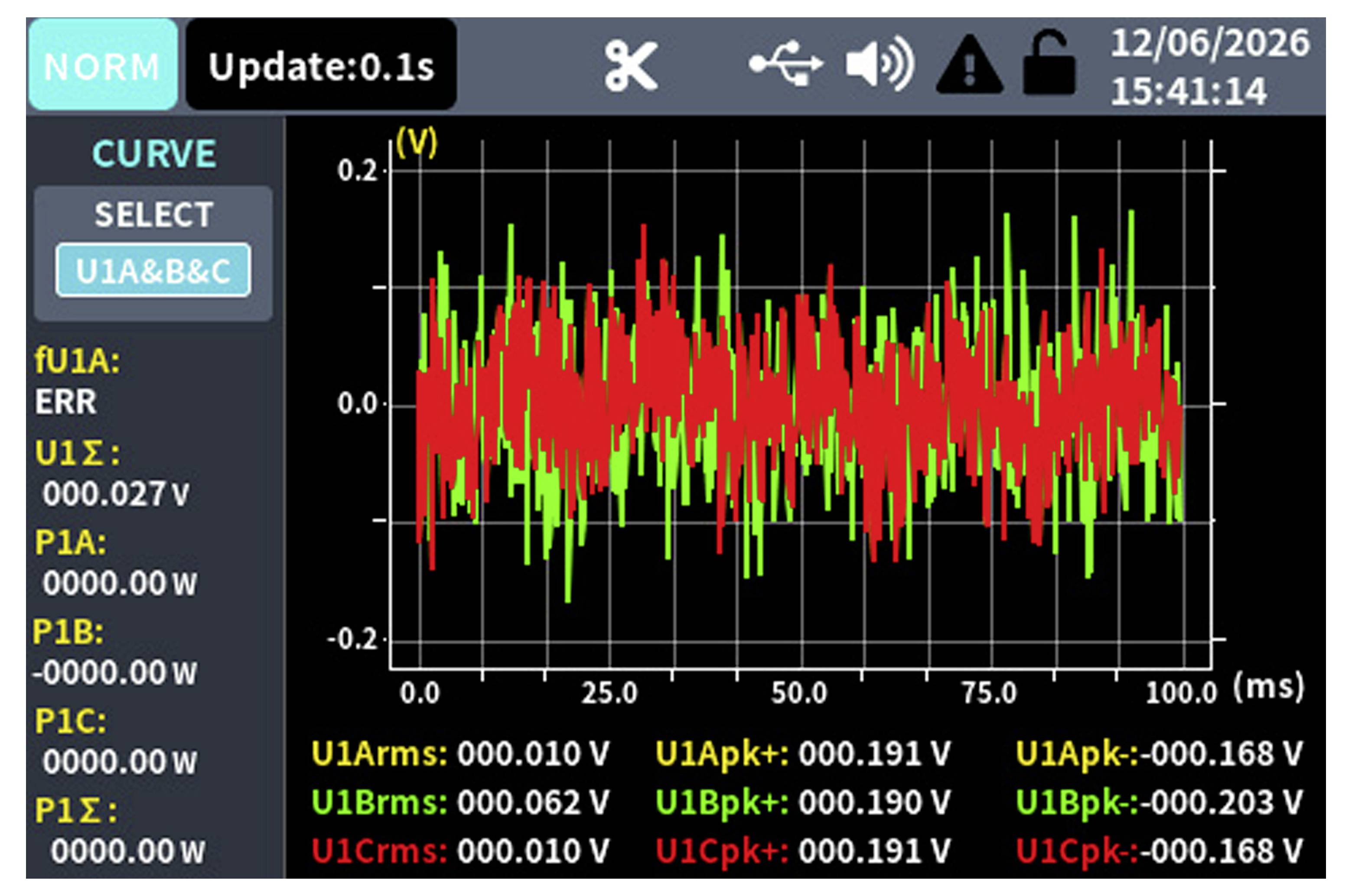

Graphique de style oscilloscope montrant les formes d'onde de tension U1A, U1B et U1C sur 0–100 ms, avec des signaux bruyants centrés près de 0 V.

1/16

Nos services :

Fiche technique (PDF)

Livraison avant le jeu. 24 septembre

1 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (595,83 € / unité(s))

595,83 €

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

VOLTCRAFT PA-3000 Analyseur de puissance 3phasés Datalogger 36 kW

Mesure de performance en 3 phases
Classe 0,5 de haute précision
Diagnostic harmonique jusqu'au 63e ordre
Entrée double canal
Écran TFT couleur 10 cm (3,95")
Interface de communication série RS232

Caractéristiques techniques

Type de produit: Analyseur de réseau

: d'usine (sans certificat)

Dim.: (L x l x H) 235 x 295 x 110 mm

Poids: 3 kg

Type de mesure: triphasé

Spécificités: Entrées 24 bits
Écran graphique

Largeur: 295 mm

Hauteur: 110 mm

Longueur: 235 mm

Interfaces: RS-232

Emballage sans plastique: Emballage sans plastique

Documents et téléchargements

Fiche technique

Fiche technique 3758725 VOLTCRAFT PA-3000 Analyseur de réseau triphasé Entrées 24 bits, Écran graphique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3758725 VOLTCRAFT PA-3000 Analyseur de réseau triphasé Entrées 24 bits, Écran graphique

Conditions de garantie

Conditions de garantie 3758725 VOLTCRAFT PA-3000 Analyseur de réseau triphasé Entrées 24 bits, Écran graphique

Description

Mesure précise de la puissance en 3 phases et analyse du réseau
L'analyseur de puissance en 3 phases de VOLTCRAFT est le partenaire idéal pour les études détaillées des systèmes électriques dans les secteurs commercial et industriel. Avec une précision de haute précision de classe 0,5, l'appareil de mesure permet une détection précise des tensions, des courants et des puissances actives. Une entrée à deux canaux et un diagnostic d'harmoniques profond jusqu'au 63e ordre permettent d'identifier rapidement les effets secondaires du réseau et les sources d'interférences dans les installations complexes.
Enregistrement en temps réel et analyse détaillée des indicateurs
Toutes les données de fonctionnement et de performance sont enregistrées en temps réel sans faille. Le système enregistre la tension (V), l'intensité (A), la puissance active (W), la puissance apparente (VA), la puissance réactive (var), Facteur de puissance (PF/λ), fréquence (Freq/ƒ), facteur de crête (V/I), valeurs de crête (Upk, IPK) et facteur de climax total (THD). Grâce à une excellente résolution allant jusqu'à 0,01 V en tension, 0,001 A en courant et jusqu'à 0,01 W dans la plage de puissance, même les plus petites variations de charge peuvent être documentées avec précision
Interfaces, visualisation et enregistrement des données de mesure
Les valeurs mesurées sont affichées clairement sur un écran TFT couleur de 10 cm (3,95"). Pour la documentation et l'évaluation à long terme, un enregistreur de données USB est disponible, complété par une fonction pratique de capture d'écran pour une journalisation visuelle rapide. Une interface série RS232 garantit une communication de données fiable et une intégration facile dans les environnements de terrain de test existants.
Livraison et composants système
L'analyseur de puissance VOLTCRAFT est livré avec un câble d'alimentation et un jeu de câbles de mesure avec des fiches banane et des pinces crocodiles. Une notice d'utilisation détaillée est également fournie.

Ce texte a été traduit par une machine.

Modèle

Enregistrement en temps réel des données de performance et de fonctionnement
Enregistreur de données USB et fonction de capture d'écran
Mesure: V, A, W, VA, var, PF (λ), Freq (ƒ), facteur de crête (V / I), Upk, IPK, THD
Résolution de tension: 0,01 V / 0,1 V
Résolution de courant : 0,001 A
RÉSOLUTION DE PUISSANCE: 0,01 W / 0,1 W / 1 W

Contenu de la livraison

Appareil de mesure de la puissance
Câble d'alimentation
Câble de mesure (prise banane sur pince crocodile)
Mode d'emploi

Description

Modèle

Enregistrement en temps réel des données de performance et de fonctionnement
Enregistreur de données USB et fonction de capture d'écran
Mesure: V, A, W, VA, var, PF (λ), Freq (ƒ), facteur de crête (V / I), Upk, IPK, THD
Résolution de tension: 0,01 V / 0,1 V
Résolution de courant : 0,001 A
RÉSOLUTION DE PUISSANCE: 0,01 W / 0,1 W / 1 W

Contenu de la livraison

Appareil de mesure de la puissance
Câble d'alimentation
Câble de mesure (prise banane sur pince crocodile)
Mode d'emploi
