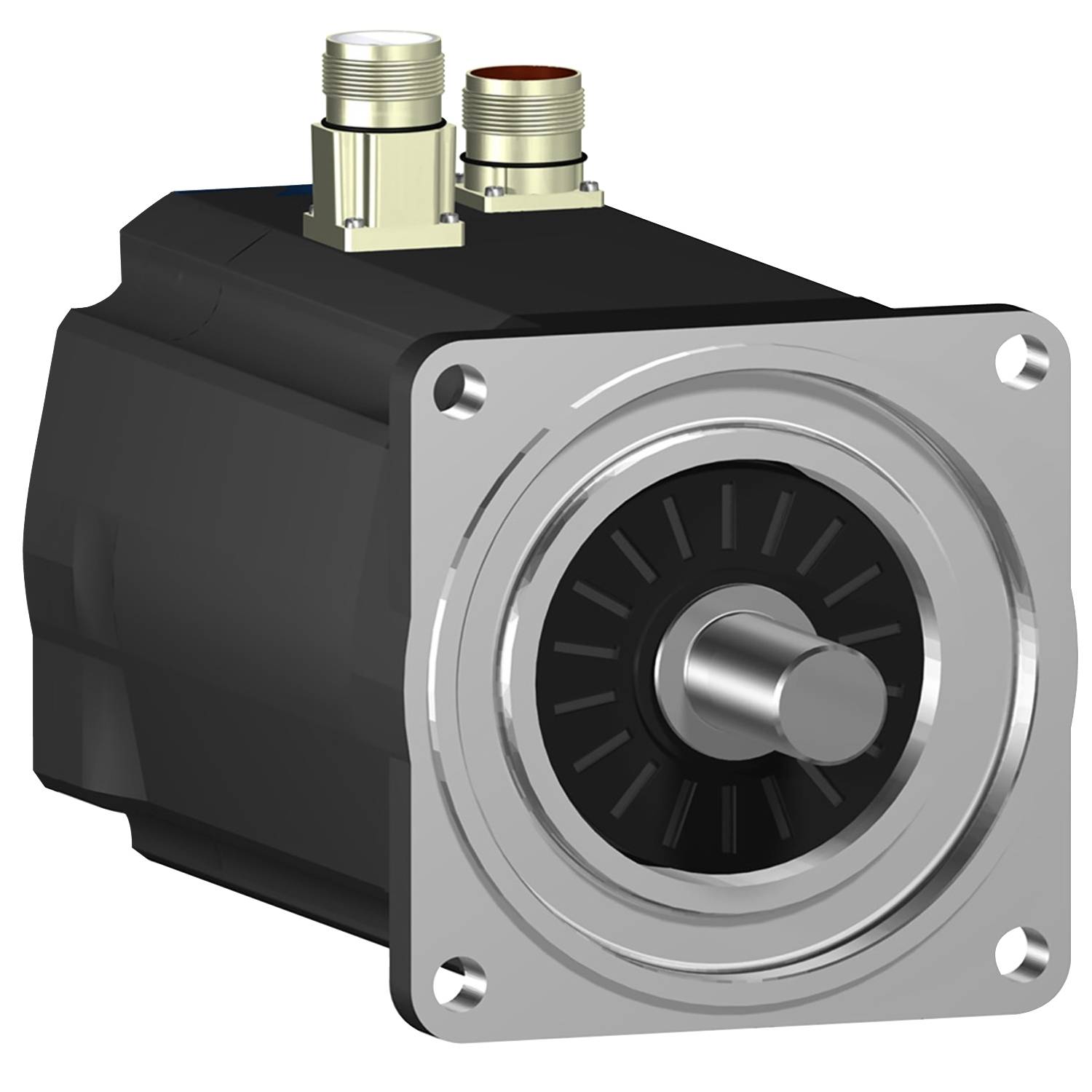

Schneider Electric Servomoteur SH31003P12F1000

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de rotation permanent de 8,0 Nm et atteint un couple de pointe de 28,3 Nm. Sa vitesse nominale est de 4800 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 2560 W. l'encodeur intégré est conçu comme une multitour avec 128 périodes/tour (128x1024x4096) en tant que SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23 en version droite. Pour la fixation, la bride du moteur est de 100 mm. L'arbre d'entraînement a un diamètre de 19 mm. L'extrémité de l'arbre est dotée d'un ressort de réglage et correspond à l'indice de protection IP54. Le boîtier du moteur correspond à l'indice de protection IP65. Un frein de retenue est intégré. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.
