Name: Schneider Electric Servomoteur SH31402P1BA4100 SH31402P1BA4100 19.5 Nm
Brand: Schneider Electric
SKU: 3756952
Availability: BackOrder

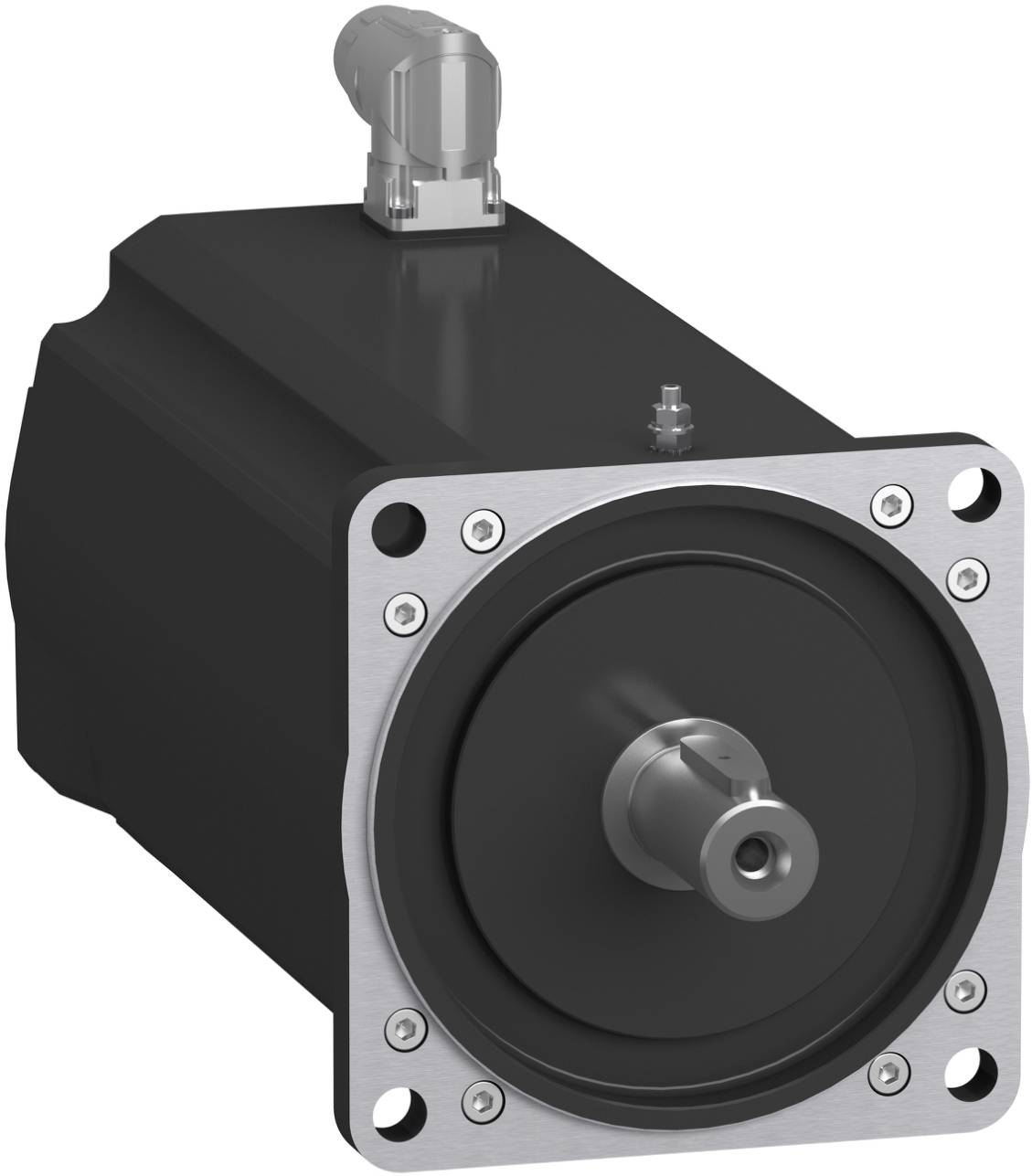

Schneider Electric Servomoteur SH31402P1BA4100 SH31402P1BA4100 19.5 Nm-0

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Bientôt disponible

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (4 735,00 € / unité(s))

4 735,00 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Nombre de phases : 3
Exécution Fin de vague: Autre
Forme : Autre
Cycle de charge : Autre
Fréquence assignée : 50/-60 Hz
Tension de mesure : 230 V
Température de fonctionnement : -15-120 °C
Convient pour la régulation de la fréquence : Non
Sécurité intrinsèque (IS) : sans
Classe d'isolement selon CEI: Autres
Couple de basculement : 60.1
Méthode de refroidissement : Autre
Protection contre la condensation : non
Avec résistance à la coefficacité thermique positive (PTC): Non
Avec détecteur de thermomètre à résistance (RTD) : non
Classe d'efficacité énergétique du moteur: Autres
Type de tension : AC
Matériau du boîtier: Autre
Capacité de surcharge : Non

Type de produit: Servomoteur

Dimensions de la bride: 140 mm

Couple de serrage: 19.5 Nm

Référence fabricant: SH31402P1BA4100

Type: SH31402P1BA4100

Phases: 3

Puissance nominale: 3.9 kW

: IP65

Température ambiante max.: 120 °C

Température ambiante min.: -15 °C

Modèle: Other

Nombre de pôles: 5

: Other

: AC

: 230 V

: 3

: Other

: 5

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 60.1

: FAUX

: FAUX

: None

: FAUX

: Other

: Other

: Other

: FAUX

: Other

: FAUX

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3756952 Schneider Electric Servomoteur SH31402P1BA4100 SH31402P1BA4100 19.5 Nm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3756952 Schneider Electric Servomoteur SH31402P1BA4100 SH31402P1BA4100 19.5 Nm

Description

Servomoteur Lexium SH3 pour l'automatisation basée sur les mouvements avec PacDrive 3. Cette gamme de servomoteurs AC présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie d'enroulement, il en résulte une densité de puissance plus élevée dans une version compacte. Ce servo a une bride de 140 mm et une longueur de moteur de 2 piles. Son enroulement est optimisé pour le couple et la vitesse de rotation. Il dispose d'un moment d'arrêt continu de 19,5 Nm et d'un moment de pointe de 60,1 Nm. Le régime nominal dépendant de la tension atteint 3000 tr/min pour une puissance nominale allant jusqu'à 3,9 kW. L'extrémité de l'arbre est munie d'un ressort de fixation. L'encodeur de valeur absolue est exécuté en multiturn avec une résolution élevée de 18 bits et une transmission via DSL. Aucun frein d'arrêt n'est intégré. Le raccordement est effectué au moyen d'un câble hybride pour OMC (One-Motor-Cable) avec un connecteur M40 aux servo-entraînements Lexium 62 correspondants. L'indice de protection de l'arbre et du boîtier est en IP65.

Ce texte a été traduit par une machine.
