Siemens 3NP11331CA11 Interrupteur-sectionneur à fusibles 3 pôles 160 A 690 V/AC 1 pc(s)

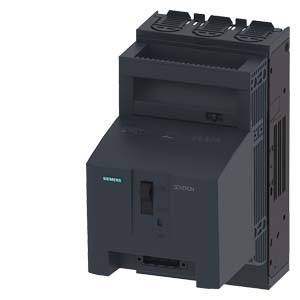

Appareil électronique de Siemens, boîtier gris foncé, probablement un composant industriel, avec des ouvertures de ventilation sur le dessus.
Schéma d'un montage MFM avec de nombreuses pièces numérotées. La zone MFM est mise en évidence. Les connexions et éléments importants sont signalés.
Dessin technique d'un appareil avec des dimensions en millimètres. Vue de face, latérale et de dessus sont représentées, chacune avec des indications de mesures détaillées.
1/3
Photo non contractuelle
Type de produit
Interrupteur-sectionneur à fusibles
Nombre de pôles
3
Courant nominal - arrondi
160 A
Modèle
Plan de recouvrement 45 mm
Conforme à la norme RoHS
oui
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 18 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (224,99 € / unité(s))
224,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,25 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Indice de protection : IP20, IP30, IP40
  • résistance aux chocs :
  • 8 kV température ambiante : -25 °C - +55 °C
  • tension d'isolation : 1000 V
  • durée de vie mécanique : 2000
  • type de fixation : montage
  • type de raccordement électrique : raccordement sur rail
  • puissance dissipée : 51 W.
Modèle

Plan de recouvrement 45 mm

Type de produit

Interrupteur-sectionneur à fusibles

Nombre de pôles

3

Conforme à la norme RoHS

oui

Dim.

(l x H x P) 105.8 x 202 x 165.5 mm

Contenu

1 pc(s)

Courant nominal

160 A

Courant nominal - arrondi

160 A

Tension nominale

690 V/AC

Largeur

105.8 mm

Hauteur

202 mm

Profondeur

165.5 mm

Other

160 A

3

80 kA

IP40

NH000, NH00

FAUX

Rail connection

FAUX

Cover grip

FAUX

VRAI

VRAI

FAUX

FAUX

690 V

VRAI

FAUX

Front side

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1742348 Siemens 3NP11331CA11 Interrupteur-sectionneur à fusibles 3 pôles 160 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742348 Siemens 3NP11331CA11 Interrupteur-sectionneur à fusibles 3 pôles 160 A 690 V/AC 1 pc(s)

Description

SENTRON, Fusible-interrupteur-sectionneur 3NP1, 3 pôles, NH00, 160 A, pour Montage et encastrement sur plaque de montage, Raccordement plat, surveillance de fusible : électromécanique, niveau de recouvrement 45 mm.
