Siemens 3NP11431BC13 Interrupteur-sectionneur à fusibles 3 pôles 250 A 690 V/AC 1 pc(s)

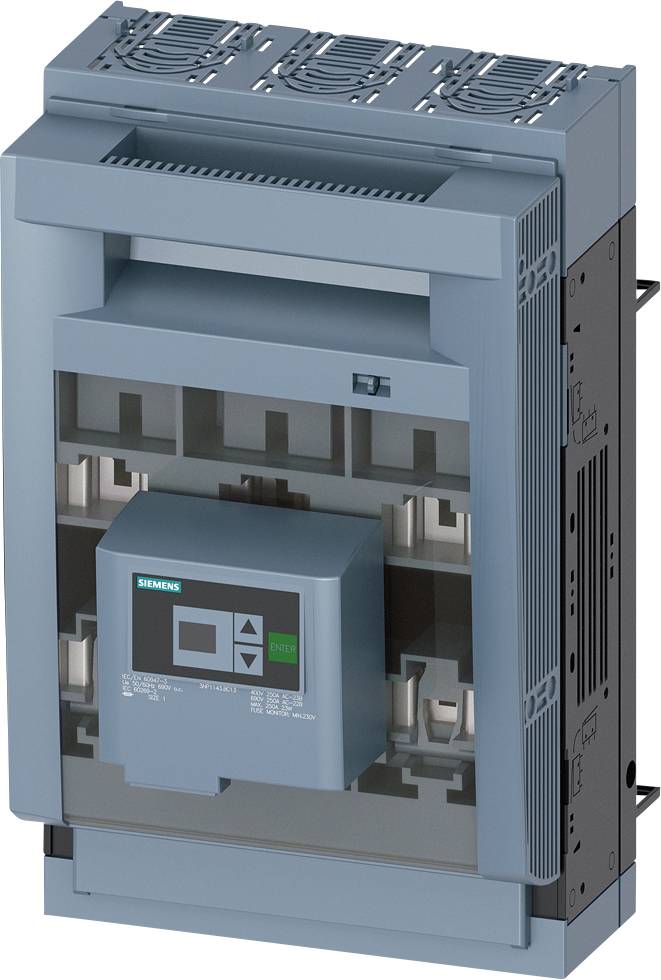

Disjoncteur Siemens bleu en vue latérale, forme rectangulaire avec affichage numérique, utilisé pour le contrôle du courant électrique.
'Schéma de câblage d'un appareil EFM20 avec connexions numérotées et composants du diagramme.'

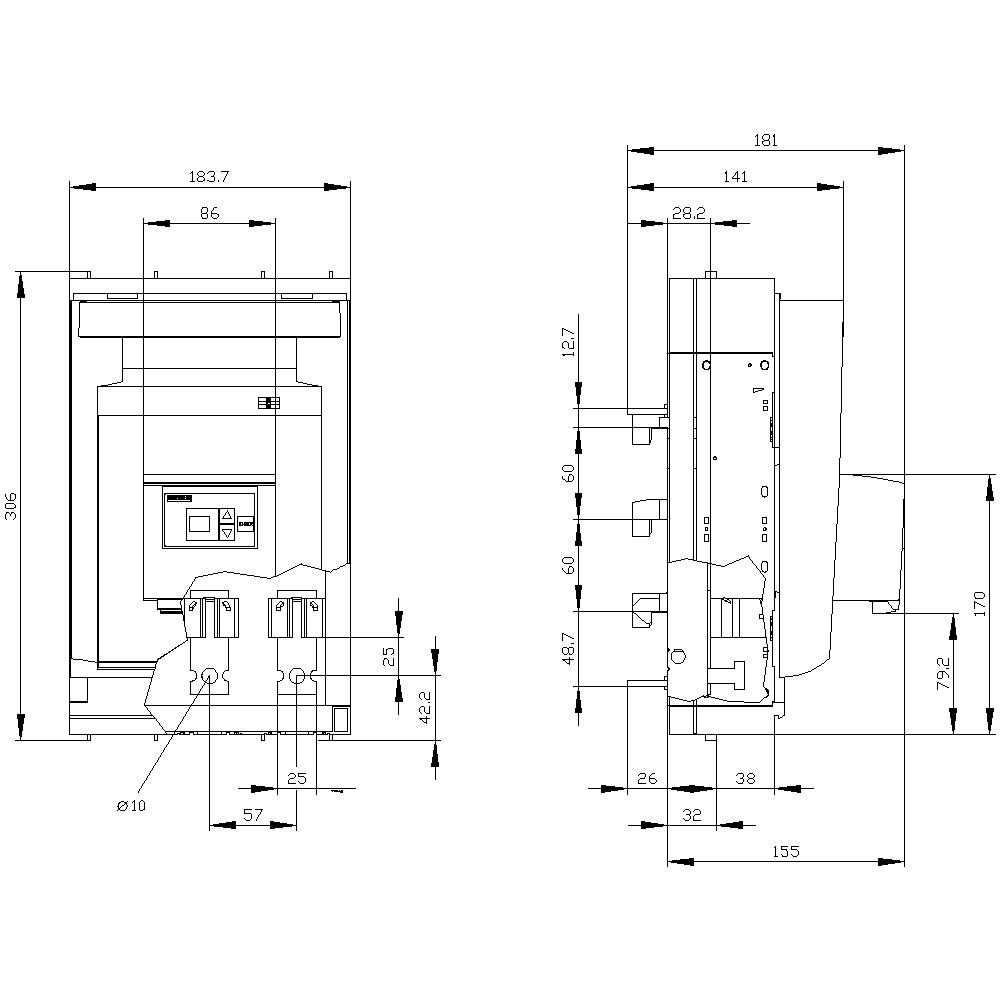

Dessin technique d'un interrupteur électrique avec vue de face et vue latérale. Dimensions en millimètres pour des spécifications précises.
1/3
Type de produit
Interrupteur-sectionneur à fusibles
Nombre de pôles
3
Courant nominal - arrondi
250 A
Modèle
Plan de recouvrement 32/70 mm
Conforme à la norme RoHS
oui
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 29 janvier 2027
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (549,00 € / unité(s))
549,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,50 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Indice de protection : IP20, IP30, IP40
  • résistance aux chocs :
  • 8 kV température ambiante : -25 °C - +55 °C
  • tension d'isolation : 1000 V
  • durée de vie mécanique : 1600
  • type de fixation : barre omnibus
  • modèle de raccordement électrique : raccordement de rail
  • puissance de dissipation : 93 W
Modèle

Plan de recouvrement 32/70 mm

Type de produit

Interrupteur-sectionneur à fusibles

Nombre de pôles

3

Conforme à la norme RoHS

oui

Dim.

(l x H x P) 183.7 x 306 x 172.5 mm

Contenu

1 pc(s)

Courant nominal

250 A

Courant nominal - arrondi

250 A

Tension nominale

690 V/AC

Largeur

183.7 mm

Hauteur

306 mm

Profondeur

172.5 mm

Other

250 A

3

80 kA

IP40

NH0, NH1

FAUX

Rail connection

FAUX

Cover grip

FAUX

VRAI

FAUX

FAUX

VRAI

690 V

VRAI

FAUX

Front side

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1699054 Siemens 3NP11431BC13 Interrupteur-sectionneur à fusibles 3 pôles 250 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1699054 Siemens 3NP11431BC13 Interrupteur-sectionneur à fusibles 3 pôles 250 A 690 V/AC 1 pc(s)

Description

SENTRON, Fusible-interrupteur-sectionneur 3NP1, 3 pôles, NH1, 250 A, pour Système de jeu de barres 8US 60mm Raccordement plat, surveillance de fusible : électronique EFM20, niveau de recouvrement 32/70mm.
