Siemens 3NP11631DA22 Interrupteur-sectionneur à fusibles 3 pôles 630 A 690 V/AC 1 pc(s)

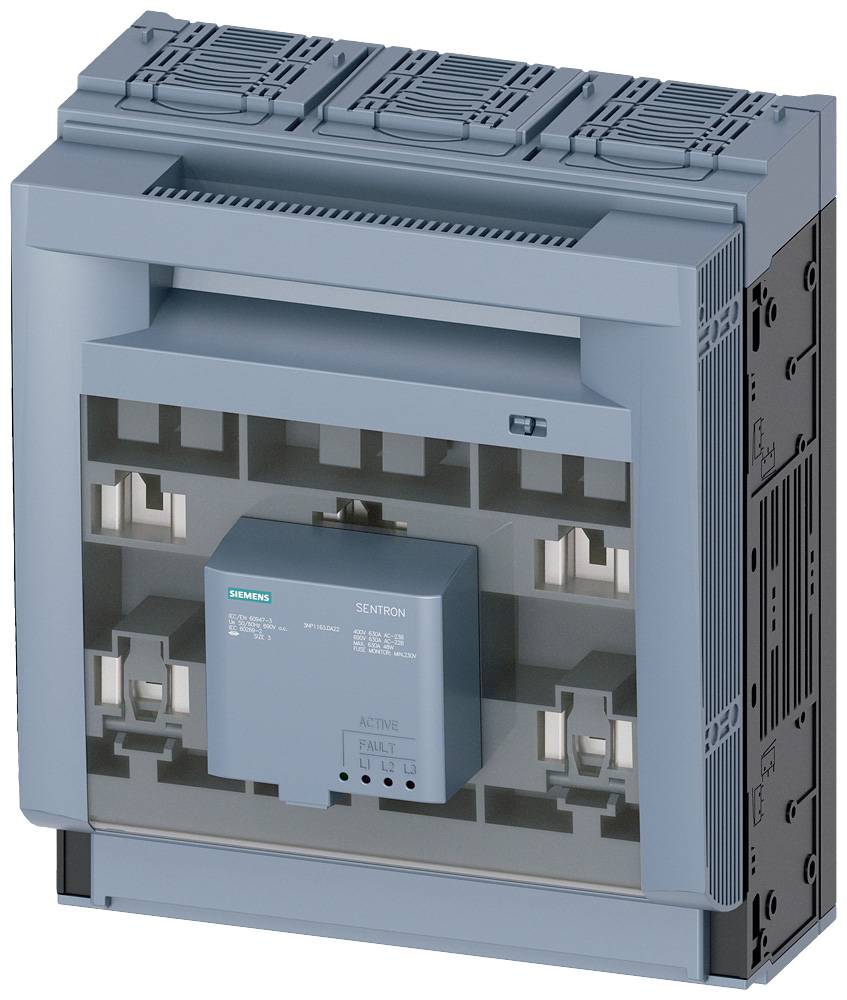

Un boîtier électrique de commutation avec le logo Siemens, montrant un interrupteur et des mécanismes internes, adapté aux applications industrielles.
Diagramme technique montrant un circuit électronique avec des composants : module EFM10 à droite, deux résistances à gauche, connexions de lignes étiquetées.

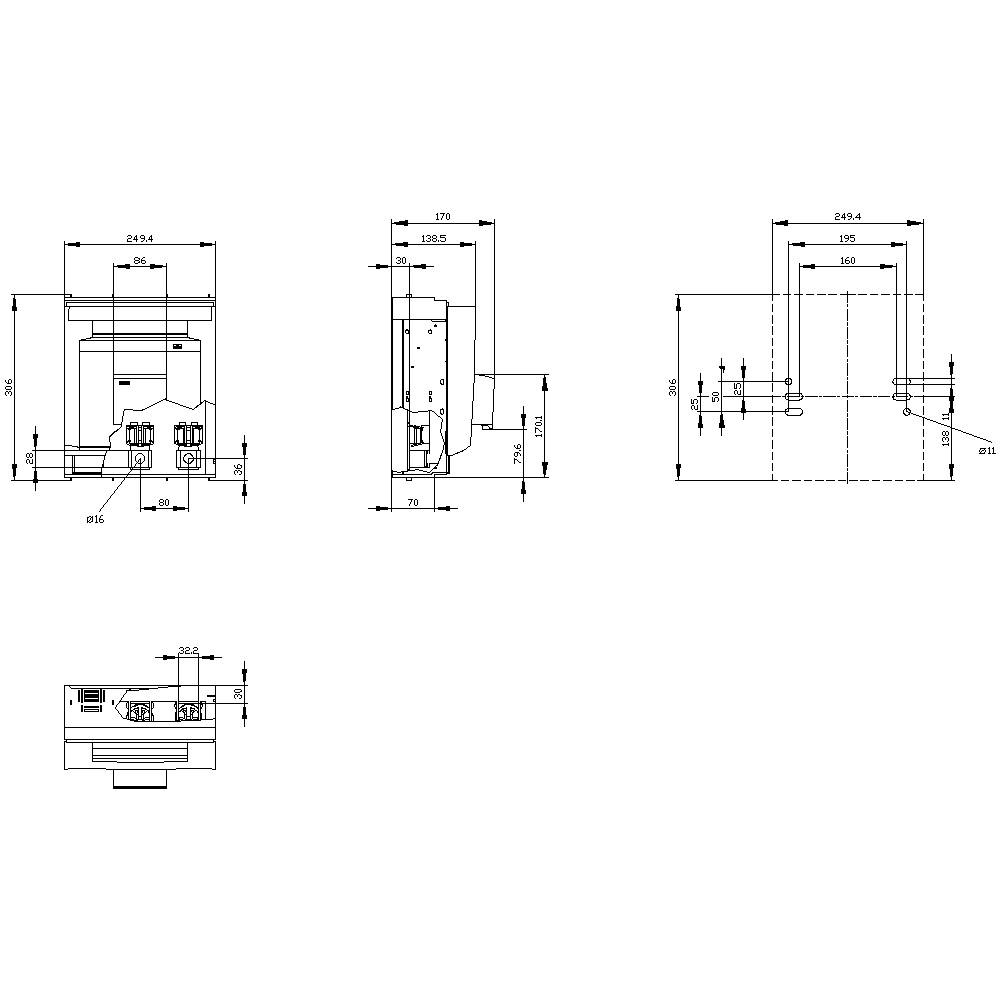

Dessin technique d'un appareil électrique avec plusieurs vues et indications de dimensions. Les dimensions sont représentées de manière détaillée.
1/3
Photo non contractuelle
Type de produit
Interrupteur-sectionneur à fusibles
Nombre de pôles
3
Courant nominal - arrondi
630 A
Modèle
Plan de recouvrement 70 mm
Conforme à la norme RoHS
oui
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le lun. 21 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (585,00 € / unité(s))
585,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,85 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Indice de protection : IP20, IP30, IP40
  • résistance aux chocs : 8 kV
  • température ambiante : -25 °C - +55 °C
  • tension d'isolation : 1000 V
  • durée de vie mécanique : 1000
  • type de fixation : type de montage
  • type de raccordement électrique : borne de cadre
  • puissance dissipée : 234 W
Modèle

Plan de recouvrement 70 mm

Type de produit

Interrupteur-sectionneur à fusibles

Nombre de pôles

3

Conforme à la norme RoHS

oui

Dim.

(l x H x P) 249.4 x 306 x 169.7 mm

Contenu

1 pc(s)

Courant nominal

630 A

Courant nominal - arrondi

630 A

Tension nominale

690 V/AC

Largeur

249.4 mm

Hauteur

306 mm

Profondeur

169.7 mm

Other

630 A

3

50 kA

IP40

NH2, NH3

FAUX

Frame clamp

FAUX

Cover grip

FAUX

VRAI

VRAI

FAUX

FAUX

690 V

VRAI

FAUX

Front side

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1699239 Siemens 3NP11631DA22 Interrupteur-sectionneur à fusibles 3 pôles 630 A 690 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1699239 Siemens 3NP11631DA22 Interrupteur-sectionneur à fusibles 3 pôles 630 A 690 V/AC 1 pc(s)

Description

SENTRON, Fusible-interrupteur-sectionneur 3NP1, 3 pôles, NH3, 630 A, pour Montage et encastrement sur plaque de montage, borne à cage, surveillance de fusible : électronique EFM10, niveau de recouvrement 70mm.
