Name: Siemens 5SY41067 5SY4106-7 Disjoncteur monophasé 6 A 440, 230
Brand: Siemens
SKU: 2262621
Availability: InStock

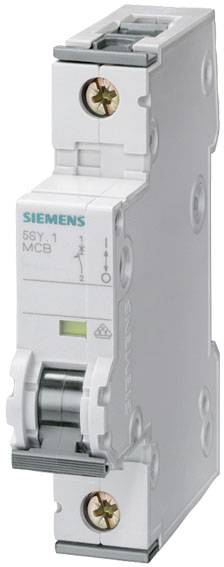

Un disjoncteur blanc Siemens en vue de dessus, montrant les éléments de circuit et la désignation de produit '5SY MCB1'.

Sur l'image est représenté un disjoncteur blanc Siemens (Bx1 MCB) avec un levier, vu de face.

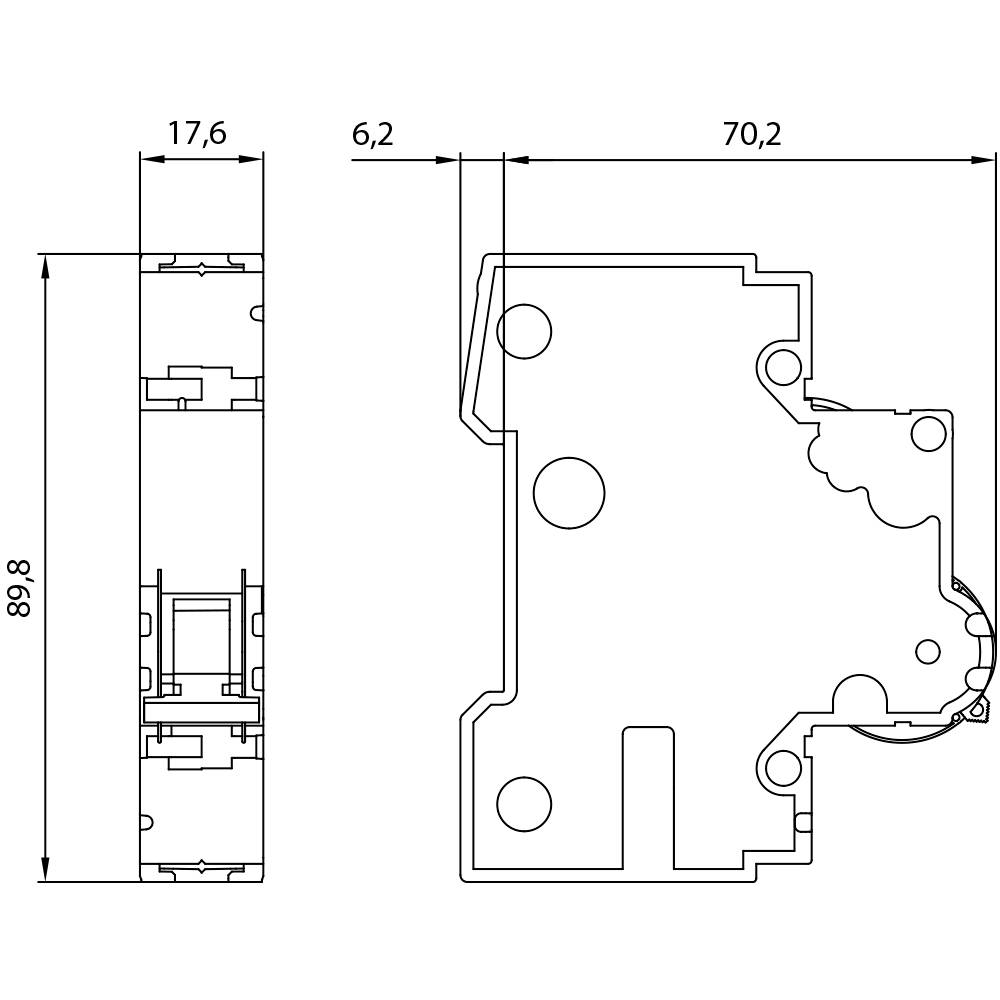

Dessin technique d'un composant électrique avec dimensions : 89,8 mm de hauteur, 17,6 mm et 70,2 mm de largeur, 6,2 mm de profondeur.

1/3

Photo non contractuelle

Type de produit

Disjoncteur

Nombre de pôles

Fusion

Courant nominal - arrondi

6 A

U<sub>NOM</sub>

230/400 V/AC

Fiche technique (PDF)

Livraison le lun. 12 octobre

14 Paquet(s)

Vente et expédition :

intos GmbH (FR) CGV

franco de port à partir de 199,00 €.- d'achat auprès de ce fournisseur

Nombre

Paquet(s)

Total

9,77 €

Livraison intracommunautaire (exonérée de TVA)

12,90 €

Droit de retour de 14 jours inclus

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Notre offre

Conrad Electronic

CGV et Politique de retour

Livraison avant le mer. 14 octobre

65 Paquet(s)

8,99 € frais de port

frais de port

14,99 €

Signaler un incident juridique

Caractéristiques techniques

Nombre d'unités de division : 1Nombre de cycles d'essai / pour les tests environnementaux : 6Couple de serrage / pour raccordement à vis / minimum : 2,5 NmCouple de serrage / pour raccordement à vis / maximum : 3,5 NmType de base : 5SY4Type de fixation : système de fixation rapideAdapté à l'utilisation : génie mécanique / industriePosition de montage: indifférenteProfondeur de montage : 70 mmTension d'isolation / pour AC : 440 V.Tension d'isolation / en mode monophasé / en AC : 440 V.Tension d'isolation / en mode multiphase / en AC : 440 V.Durée de vie mécanique (cycles de commutation) / typique : 10000Nombre de pôles / remarque : 1PEmplacement / du câble d'alimentation : n'importe oùEQUIPEMENT du produit / protection contre les contacts : ouiComposant du produit / lemme combinée en haut : ouiComposant du produit / lemme combiné ci-dessous : ouiPropriétés du produit / propriétés de l'interrupteur principal selon en 60204-1: OuiPropriété du produit / sans halogène : ouiPropriété du produit / plombable : ouiPropriété du produit / sans silicone : ouiExtension du produit / montage possible / équipement supplémentaire : ouiPouvoir de coupure (ICU+) : 35 kAPouvoir de coupure courant / selon en 60898 : 10 kAPouvoir de coupure courant / selon IEC 60947-2: 35 kAPouvoir de coupure courant / à DC / selon IEC 60947-2: 15 kAIndice de protection IP : IP20, avec conducteurs raccordésTempérature ambiante / pendant le fonctionnement / minimale : -40 °C.Température ambiante / pendant le fonctionnement / maximum : +70 °C.Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 1,6 W.Puissance dissipée / max. 1,6 WDegré de pollution : 3Fréquence de tension d'alimentation : 50 HzFréquence de tension d'alimentation / remarque : 50/60 HzCatégorie de surtension IIITension de fonctionnement / minimale : 24 V.Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18Numéro AWG / en tant que section de conducteur connectable codée / maximum : 4Section de conducteur connectable / simple fil : 0,75 mm² - 35 mm²Section de conducteur connectable / fils fins / avec finition de fil : 0,75 mm² - 25 mm²Section de conducteur connectable / plusieurs fils : 0,75 mm² - 35 mm²

UNOM: 230/400 V/AC

Type de produit: Disjoncteur

Nombre de pôles: 1

Classe de fonctionnement: 3

Fusion: C

Conforme à la norme RoHS: oui

Courant nominal - arrondi: 6 A

Courant nominal: 6 A

Couleur: multicolore

Dim.: (L x l x H) 150 cm x 18 mm x 90 mm

Contenu: 1 pc(s)

Modèle: monophasé

Capacité de coupure: 5 kA

Alim.: 440 V/AC

Tension nominale: 440
230

Largeur: 18 mm

Hauteur: 90 mm

Longueur: 150 cm

Profondeur: 76 mm

Poids: 0

: AC

: 70 mm

: 6 A

: 400 V

: 50-60 MHz

: C

: 440 V

: 3

: 3

: 3

: 1

: FAUX

: IP20

: 1

: FAUX

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FAUX

: VRAI

: 1

: 10 kA

: 10 kA

: 35 kA

: 35 kA

: 4

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2262621 Siemens 5SY41067 5SY4106-7 Disjoncteur monophasé 6 A 440, 230

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2262621 Siemens 5SY41067 5SY4106-7 Disjoncteur monophasé 6 A 440, 230

Description

Disjoncteur 230/400V 10kA, 1 pôle, C, 6A, T=70mm le disjoncteur de sécurité est un coupe-circuit pour la protection contre les courts-circuits. Les disjoncteurs Siemens, qui constituent un élément important des composants de protection SENTRON pour l'installation électrique, offrent une protection efficace des personnes et des installations en cas de surcharge et de court-circuit. Technique de montage et de raccordement confortable, composants supplémentaires uniformes et design complet - ce sont les marques de la famille d'appareils. Que ce soit pour l'infrastructure ou pour les besoins industriels, Siemens propose des disjoncteurs pour toutes les applications et tous les domaines d'utilisation. Les disjoncteurs Siemens se distinguent principalement par : 1. Protection efficace des personnes, des investissements et des installations contre les surcharges et les courts-circuits. 2. Accessoire uniforme dans une large variété facile à monter et remplaçable à tout moment. 3. Une sécurité accrue lors de l'installation grâce à la protection contre les contacts de série. 4. Desserrage sans outil du rail DIN ou de la barre omnibus grâce à une commande manuelle à coulisse pratique. 5. Affichage clair de la position de commutation. 6. Le code DataMatrix situé à l'avant de l'appareil fournit rapidement et facilement toutes les informations relatives au disjoncteur. 7. Protection conforme aux normes avec homologations internationales. Siemens propose une gamme complète d'appareils de protection, de commutation, de mesure et de surveillance, de systèmes de distribution ainsi que de commutateurs et de prises électriques pour une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie.
