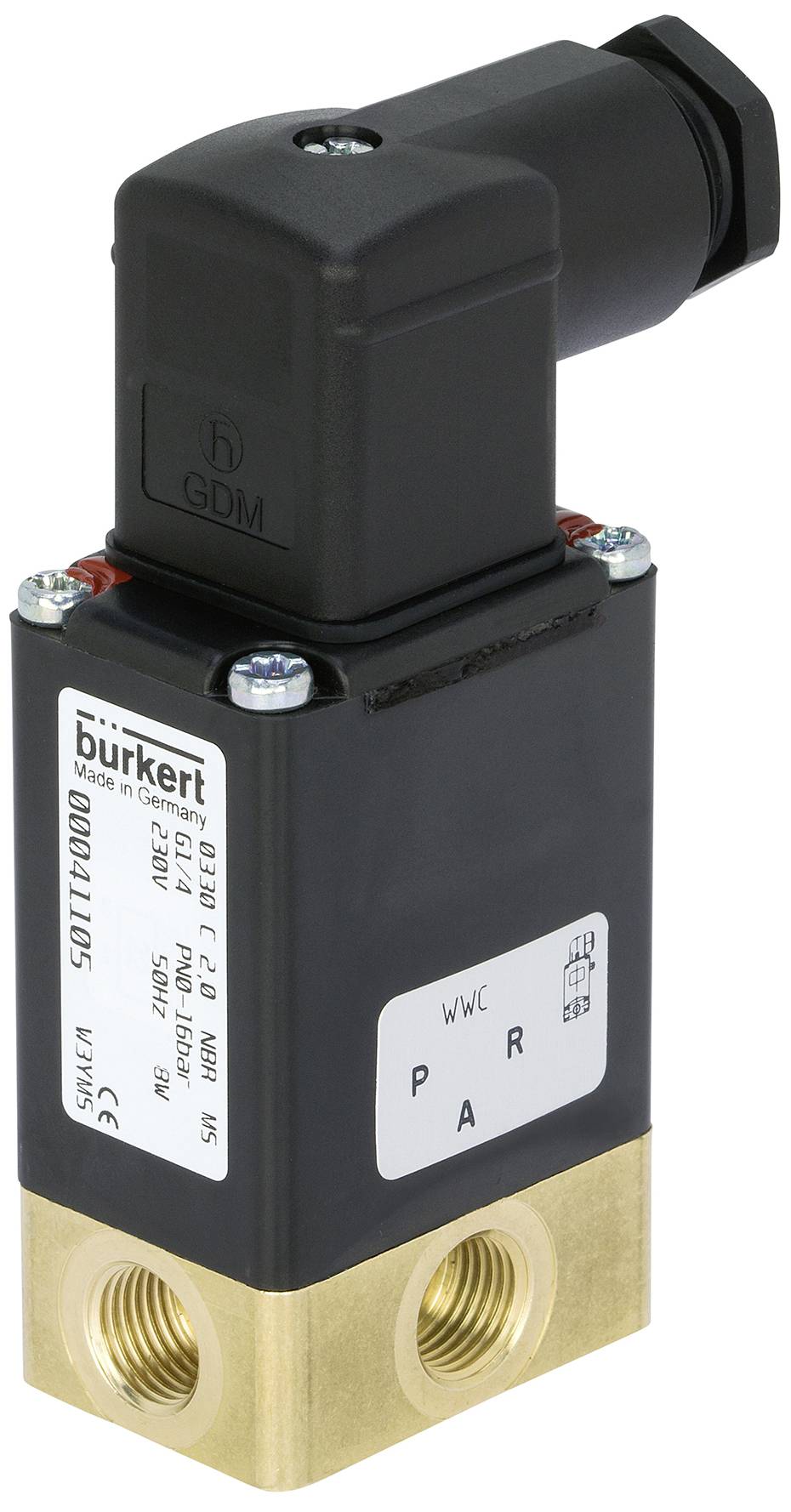

Photo non contractuelle
Soupape à aimant 3/2 monostable fermé Bürkert 43604 24 V G 1/4 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
154,16 €
3
2% = 11,28 €
150,40 €
5
3% = 26,30 €
148,90 €
10
4% = 62,60 €
147,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (154,16 € / unité(s))
154,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Soupape à aimant 3/2 monostable fermé
- Vanne séparée à action directe, à diamètre nominal DN 5
- Technique d'ancrage rabattable sans entretien
- Système de bobine à vis sans tête résistant aux vibrations
- Commande manuelle robuste et facile à utiliser
- Versions anti-explosion
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - joint de siège matériau de dureté Shorehärte : 70
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne : Medium max. : 80 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 10 bar
- Pression & température - température surface max. : 155 °C.
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - position de connexion électrique : en haut
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connexion électrique - polarité de connexion électrique : non pertinent
- Raccordement électrique - raccordement électrique matériau : laiton
- Caractéristiques de l'appareil - longueur de montage : 46 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 20 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - fixation type : vis métriques
- Caractéristiques de l'appareil - type d'entraînement : ancrage rabattable
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : oui
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 10 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 150 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 3 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,14 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/8 pouce
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 3 (R) (mm) : 3 mm
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/4
- Raccord process / câble - raccord de câble 3 type : filetage intérieur
- Raccord process / câble - raccord de câble 3 type de filetage : g
- Raccord process / câble - raccord de câble 3 désignation du filetage : 1/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance de mesure DC : 11 W.
- Bobine (noyau) Kern - puissance réduite DC : 11 W
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Matériaux - siège de soupape matériau : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 3
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : C - fermé en position de repos - prise de pression 1 (P/NC), port de travail 2 (A/OUT) après le port 3 (R/NO) ouvert C - en position de repos fermé - prise de pression 1 (P/NC), orifice de travail 2 (A/OUT) après le port 3 (R/NO) ouvert
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : bouton-poussoir
- Mode d'action - verrouillage de la commande manuelle : oui
- Homologations - puissance nominale : 8 W.
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
laiton
- Raccord
G 1/4
- Température de fonctionnement
0 °C (min)
- Plage de température des médias
0 à 80 °C
- Référence fabricant
43604
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
0 °C
- Matériau isolant
Caoutchouc nitrile
- Fonction
3/2 monostable fermé
- Température max. des médias
80 °C
- Température min. des médias
0 °C
- Largeur nominale
3 mm
- Longueur
46 mm
- Valeur QNn
150 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.14 m³/h
Documents et téléchargements
Fiche technique
Fiche technique 3047071 Soupape à aimant 3/2 monostable fermé Bürkert 43604 24 V G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047071 Soupape à aimant 3/2 monostable fermé Bürkert 43604 24 V G 1/4 1 pc(s)
Description
La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier est en laiton, en acier inoxydable et en polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du milieu par Medium, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
