StandexMeder Electronics DIP24-1A72-13L Relais Reed 24 V/DC 0.5 A 10 W DIP-14

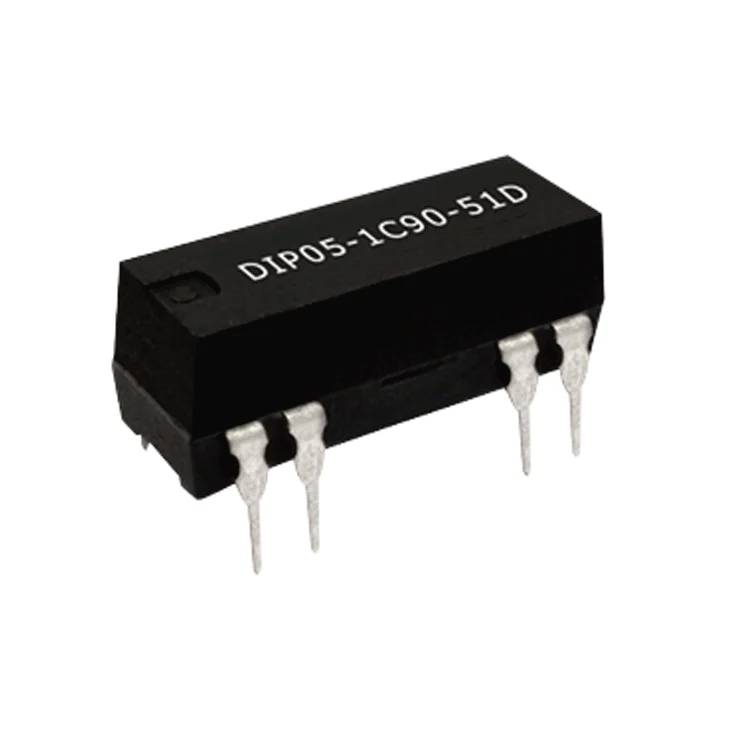

Composant électronique noir à 4 broches avec marquage 'DIP05-1C90-51D', présenté sur un fond blanc.
Dessin dimensionnel d'un composant électronique à 4 broches, montrant les vues de dessus et de côté avec les mesures incluant une longueur de 19,3 mm, une largeur de 6,5 mm, une hauteur de 5,1 mm et un angle de broche de 15°.
1/2
Type de produit
Relais Reed
Boîtier
DIP-14
Connexion
THT
Tension nominale
24 V/DC
Tension de contact (max.)
200 V/DC
Fiche technique (PDF)
Ref. fabricant :
Code produit :
Livraison avant le lun. 9 novembre
55 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Quantité minimale de commande: 5
Pièce(s): 5
Total (5,99 € / unité(s))
5,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais Reed THT Standex Electronics DIP DIL série DIP SPST-NO DIP/DIL14 24VDC 0,5A 2,000ohms raccordement soudé

  • Double relais compatible ci en ligne inline
  • à pression
  • Modèle étanche aux liquides
  • Adapté pour l'insertion dans une douille ci DIP/DIL 14 pôles
  • Activation TTL possible
  • Profil haut, avec diode intégrée parallèle à la bobine
  • Ce texte a été traduit par une machine.

Nos services :

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 1 A.
  • Résistance de contact 100 mOhm
  • Résistance de bobine : 2000 ohms
  • Puissance bobine: 290 mW
  • Tension de réponse bobine : 16.8 V.
  • Bobine de tension de décharge : 3.6 V
  • Temps de réponse : 0,5 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 10 ohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
  • Modèle de bobine : non-epolt|monostable
Type de produit

Relais Reed

Type

DIP24-1A72-13L

Boîtier

DIP-14

Connexion

THT

Tension nominale

24 V/DC

Tension de contact (max.)

200 V/DC

Courant de commutation (max.)

0.5 A

Puissance de coupure max.

10 W

Longueur

19.3 mm

Largeur

7 mm

Hauteur

7.5 mm

Dim.

(L x l x H) 19.3 x 7 x 7.5 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

2.2 g

Documents et téléchargements

Fiche technique

Fiche technique 3846333 StandexMeder Electronics DIP24-1A72-13L Relais Reed 24 V/DC 0.5 A 10 W DIP-14

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3846333 StandexMeder Electronics DIP24-1A72-13L Relais Reed 24 V/DC 0.5 A 10 W DIP-14
