StandexMeder Electronics SIL05-1A72-71DHR Relais Reed 5 V/DC 0.5 A 10 W SIP-7

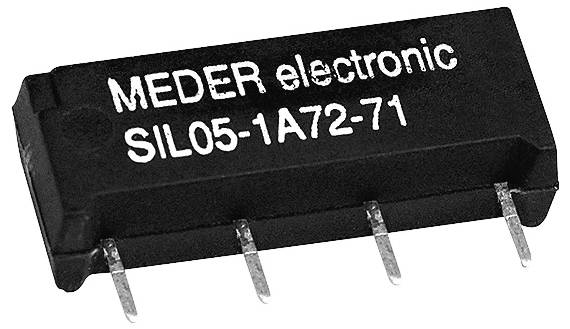

Composant électronique noir étiqueté « MEDER electronic SIL » avec plusieurs broches métalliques, présenté sur un fond blanc.

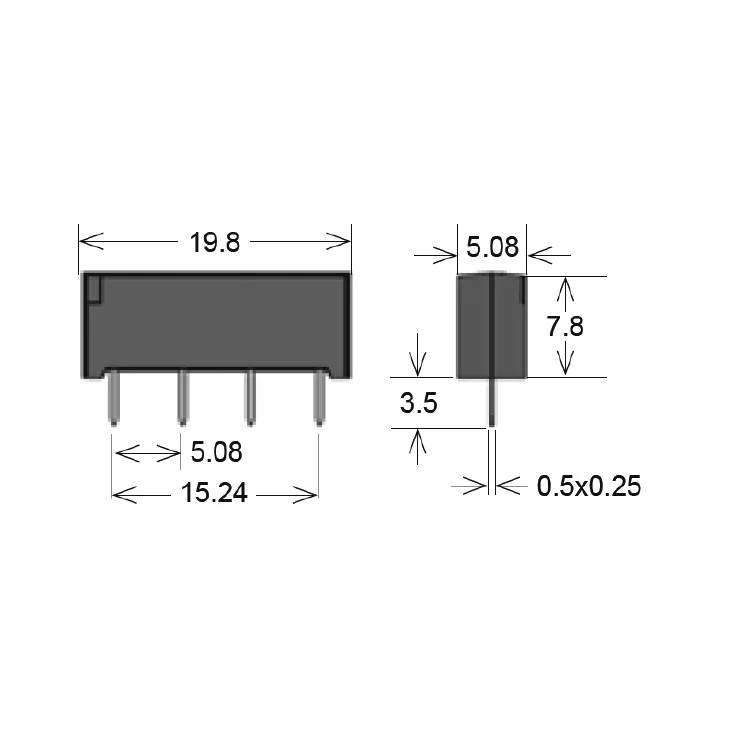

Dessin coté d'un composant électronique à 4 broches, montrant les vues de dessus et de côté avec les dimensions 19,8 mm de large, 7,8 mm de haut, 5,08 mm d'épaisseur, et des broches de 0,5 x 0,25 mm.

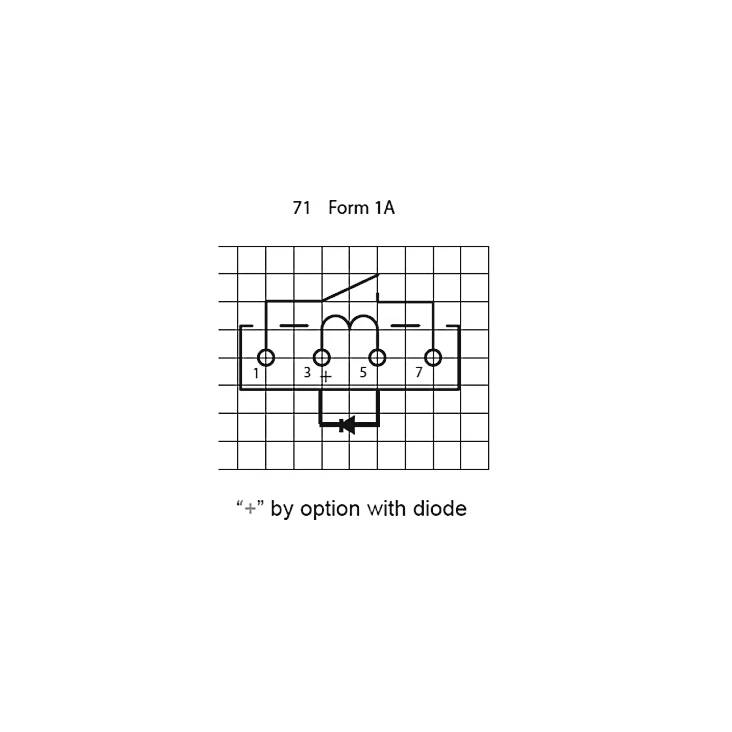

Schéma électrique étiqueté « Formulaire 71 1A » montrant un relais avec les bornes 1, 3, 5 et 7, un contact de commutateur au-dessus, et une option de diode marquée « + en option avec diode ».
1/3
Type de produit
Relais Reed
Boîtier
SIP-7
Connexion
THT
Tension nominale
5 V/DC
Tension de contact (max.)
200 V/DC
Fiche technique (PDF)
Ref. fabricant :
Code produit :
Livraison avant le lun. 9 novembre
50 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Quantité minimale de commande: 25
Pièce(s): 25
Total (5,99 € / unité(s))
5,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais Reed SIP série SIL SPST-NO SIP/SIL07 5 VDC 0,5A 500 ohms Standex Electronics THT raccordement soudé

  • Résistance de bobine élevée
  • Relais Dual-in-Line-IC compatible
  • Boîtier : 19,8 x 5,08 x 7,8mm
  • Avec diode
  • Ce texte a été traduit par une machine.

Nos services :

Caractéristiques techniques

  • Contact : SPST-NO
  • Courant de transport (contact) : 1 A.
  • Résistance de contact 100 mOhm
  • Résistance de bobine : 500 ohms
  • Puissance bobine: 50 mW
  • Tension de réponse bobine : 3.5 V.
  • Bobine de tension de décharge 0,75 V.
  • Temps de réponse : 0,5 ms
  • Temps de décharge : 0,1 ms.
  • Résistance d'isolation : 10^10 Gohms
  • Résistance aux vibrations : 20 g
  • Température de soudage, max. : 260°C / 5 s.
Type de produit

Relais Reed

Type

SIL05-1A72-71DHR

Boîtier

SIP-7

Connexion

THT

Tension nominale

5 V/DC

Tension de contact (max.)

200 V/DC

Courant de commutation (max.)

0.5 A

Puissance de coupure max.

10 W

Longueur

19.8 mm

Largeur

5.1 mm

Hauteur

7.8 mm

Dim.

(L x l x H) 19.8 x 5.1 x 7.8 mm

Conforme à la norme RoHS

oui

Température de fonctionnement

-20 à +70 °C °C

Poids

2.2 g
