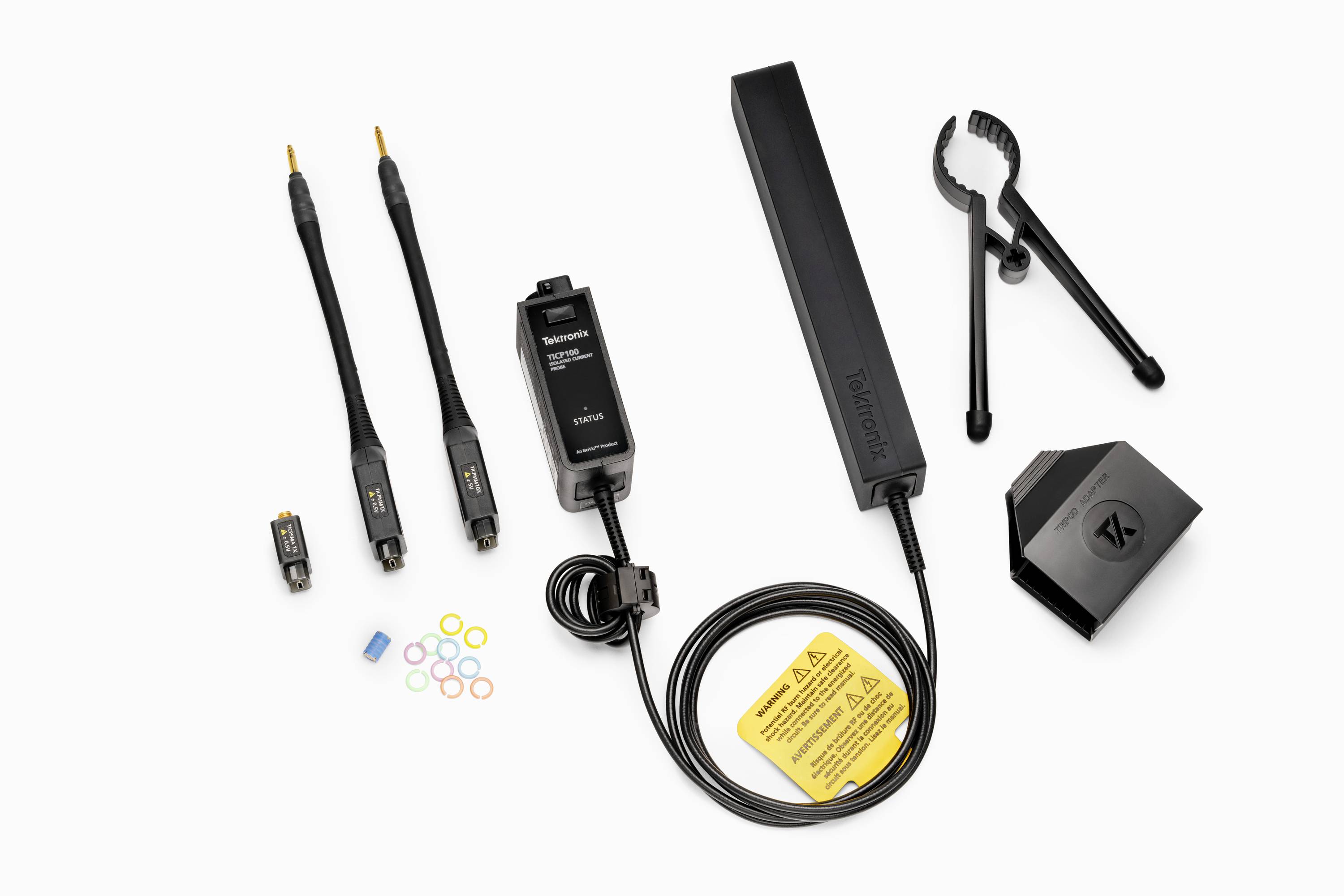

Tektronix TICP100 IsoVu™ Isolierte Stromtastköpfe Sonde 1 pc(s)

Effectuez des mesures de courant dynamiques plus précises sur une base shunt avec les têtes de mesure de courant de la série TICP. La large bande passante, les plages de mesure flexibles, la séparation galvanique complète et le bruit extrêmement faible vous permettent de dépasser les limites traditionnelles, idéal pour Ideal pour des mesures à faible bruit sur des shunts de courant dans des sections sans potentiel de circuits.

Un jalon dans la mesure du courant avec des oscilloscopes
Les sondes de mesure de courant TICP permettent, en association avec des shunts haute performance ou des CVR, des mesures de courant continu jusqu'à plusieurs centaines de MHz. Choisissez parmi trois modèles adaptés à votre application et à votre budget.

L'isolation RF complète entre la pointe de la sonde et l'oscilloscope permet d'éviter les boucles de terre et de réduire considérablement les bruits d'horloge.

Faible atténuation, impédance d'entrée de 50 Ω et pointes blindées garantissent un faible niveau de bruit.

Trois largeurs de bande : 250 MHz, 500 MHz, 1 GHz
Jusqu'à 90 dB CMRR à 1 MHz
Contribution du bruit < 4,7 NV/√Hz (<150 μV à 1 GHz)


Découvrez de nouveaux modèles de convertisseurs de puissance SiC et GAN
Pour la mesure de courants de changement rapide dans les appareils de commutation avec un large intervalle de bande, les sondes shunt peuvent fournir une plus grande largeur de bande que les sondes à découpage. L'isolation IsoVu élimine les boucles de terre, permet de mesurer les circuits haute tension et offre une suppression de mode commun extrêmement élevée. Les sondes TICP sont donc idéales pour Ideal pour mesurer le courant sur les shunts et les CVR sur les FET à découpage High Side SiC et GAN.

Bande passante : 250 MHz, 500 MHz ou 1 GHz
Tension de mode commun 1800 VRMS
Jusqu'à 90 dB CMRR à 1 MHz
Évaluation de sécurité Cat II 1000 V.
En combinaison avec les têtes de mesure de tension IsoVu, vous obtenez une image de puissance de commutation faible bruit.


Mesurer la consommation de courant en nanosecondes et en microampères dans des modèles à faible Power
La mesure précise des courants dynamiques de bas niveau peut être essentielle pour optimiser la gestion de l'énergie dans les appareils IoT et mobiles. Avec les sondes TICP et les shunts, vous pouvez observer la consommation d'énergie pendant certaines activités du système et les transitions entre le mode veille et l'état actif, en association avec les accès mémoire et les E/S.

Largeur de bande : jusqu'à 1 GHz
Contribution du bruit < 4,7 NV/√Hz (<150 μV à 1 GHz)
Mesurez facilement les rails 12, 24 ou 48 V ou plus
Combinez avec des sondes Power rail pour l'analyse multi-rails des réseaux de distribution de courant.


Minimisez les problèmes de connexion
Les sondes et pointes TICP sont conçues pour minimiser l'effort de connexion tout en limitant le bruit. Les pointes sont conçues pour se plier facilement afin de réduire la charge sur les connexions et de permettre des connexions simples et fiables avec votre testeur.

Les pointes se terminent par des connecteurs MMCX blindés avec une large bande passante
Utilisation avec des adaptateurs disponibles dans le commerce pour connecteurs SMA ou BNC
Adaptation aux connecteurs de 25 mil pour la connexion aux shunts et points de test embarqués
Avec adaptateur à deux jambes et à trois pattes pour la stabilisation


Intégration transparente avec les oscilloscopes MSO des séries 4, 5 et 6
Les oscilloscopes MSO des séries 4, 5 et 6 sont connus pour leurs fonctions avancées d'analyse des performances. Les sondes de courant IsoVu sont conçues pour fonctionner en douceur avec ces appareils. L'interface de la sonde TekVPITM alimente la sonde et détecte automatiquement la sonde et la pointe, ce qui vous permet de régler les paramètres de la sonde via l'interface utilisateur de l'oscilloscope. Cela permet également d'automatiser le test à l'aide des commandes de programmation des oscilloscopes.
