Name: Teledyne LeCroy HVD3220 Sonde de courant 1 pc(s)
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

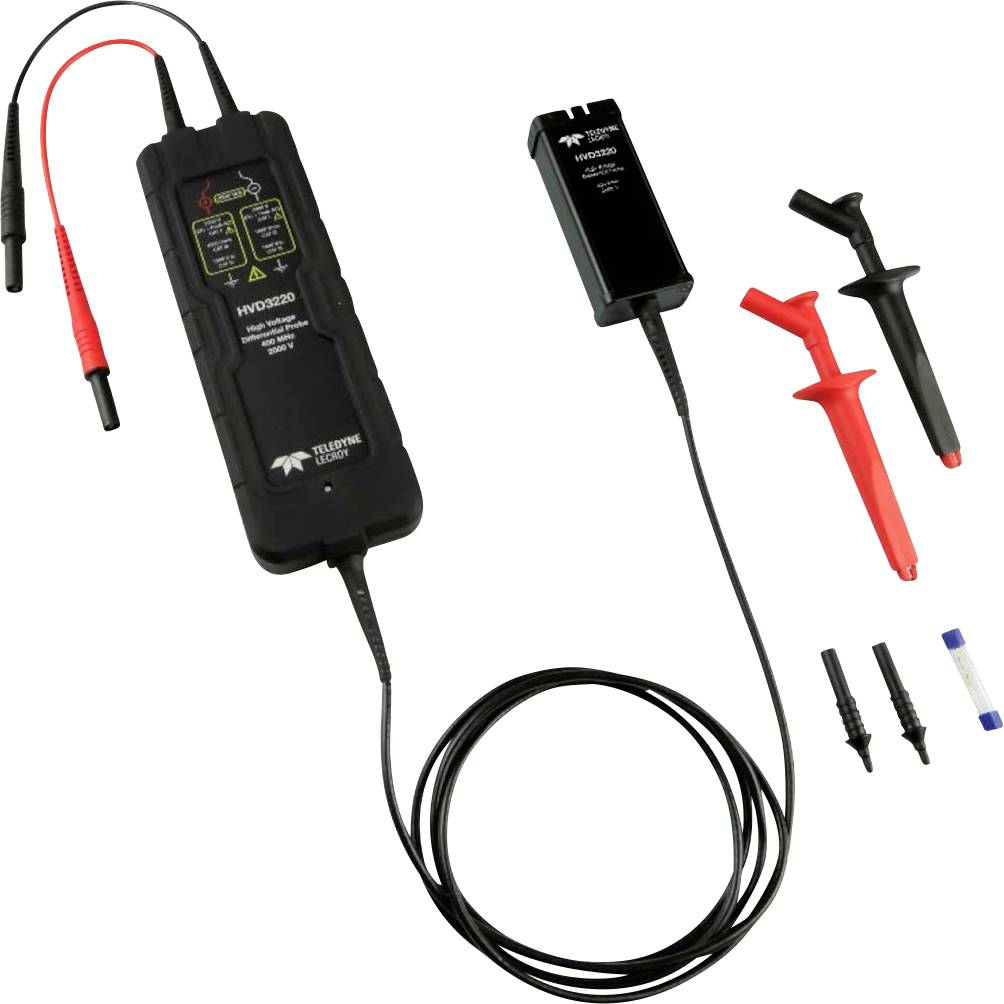

Appareil de mesure de tension avec sondes et câbles. Les accessoires sont rouges et noirs, adaptés aux tests et analyses électriques.

Bientôt disponible

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (7 957,50 € / unité(s))

7 957,50 €

dont 0,21 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Sonde différentielle haute tension 400 MHz (2 kV)

Précision de gain jusqu'à 0,35 %
Modèles avec évaluation de sécurité CAT 2 kV
Plages de tension différentielle les plus larges disponibles
Rapport de suppression du mode commun (CMRR) exceptionnel sur une large plage de fréquences

Caractéristiques techniques

Bande passante (sonde uniquement)
400 MHz
Temps de montée 10-90%
875 hp
Limites de test CMRR, 23 °C 80 dB @ DC 60 dB @ 1 MHz
Plage de tension différentielle (atténuation 500 fois) : 2000 V (DC + Peak AC) de 35 V/div à 500 V/div, décalage jusqu'à 1500 V.
Plage de tension différentielle (atténuation 250 fois) : 1000 V (DC + Peak AC) de 14 V/div à 34,5 V/div, décalage jusqu'à 750 V
Plage de tension différentielle (100 fois atténuation) : 400 V (DC + Peak AC) de 7 V/div à 13,8 V/div, décalage jusqu'à 300 V
Plage de tension différentielle (atténuation 50 fois) : 200 V (DC + AC crête) de 500 mV / div à 6,9 V / div, décalage jusqu'à 150 V.
Tension en mode commun (entrée à la masse) : + 2000 V (DC + Peak AC)
Max. Tension d'entrée à la terre (entrée contre terre) : ± 2000 Vpk (nominal, entrée contre terre)

Type de produit: Sonde de courant

Pour marque: Teledyne LeCroy

Catégorie de mesure: CAT III 1000 V
CAT III 1500 V

Convient pour: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Type: HVD3220

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2361661 Teledyne LeCroy HVD3220 Sonde de courant 1 pc(s)

Description

Rapport de rejet d'un commun
Le CMRR pour les sondes est exceptionnel pour les très hautes fréquences et améliore considérablement la capacité de mesure dans les environnements bruyants Hohem à prélude dans l'électronique de puissance. Le CMRR élevé combiné à un faible bruit de sonde et à une capacité de compensation élevée offre des possibilités de mesure supérieures par rapport aux autres sondes différentielles HV.

Mesures de haute précision
Les sondes de la série HVD3220 offrent une précision de gain de 1% et permettent des mesures de tension précises. La fonction AutoZero garantit une plus grande précision de mesure en permettant d'étalonner de petits écarts de décalage à partir de la mesure.

Plus grande couverture d'application
La série HVD3000A couvre toute la gamme d'applications, des alimentations à découpage 120/240V aux appareils électriques de classe 600 V et de classe 5 kV. Chaque modèle dispose de la meilleure précision de gain disponible, de la plage de tension de différence et de décalage la plus large possible et d'un CMRR supérieur.

1500 VDC CAT III
Le HVD3220 prend en charge les mesures du photovoltaïque solaire (PV) avec 1500 VDC conformément à la norme IEC / en 61010-031: 2015. Il dispose d'un Cat III de 1500 VDC et Cat I de 2000 V (DC + PeakAC).

Intégration complète des sondes
L'interface ProBus fournit l'alimentation et la communication à la sonde, de sorte qu'aucune alimentation ou batterie séparée n'est nécessaire. L'atténuation est automatiquement sélectionnée en fonction du réglage de la plage de gain de l'oscilloscope (V/div).

Ce texte a été traduit par une machine.
