Name: TinkerForge 293 Compteur de fréquence multicolore 1 pc(s)
Brand: TinkerForge
SKU: 2255055
Availability: InStock

Un petit module électronique carré avec une barrette de connexion verte et divers composants électroniques sur un fond noir.

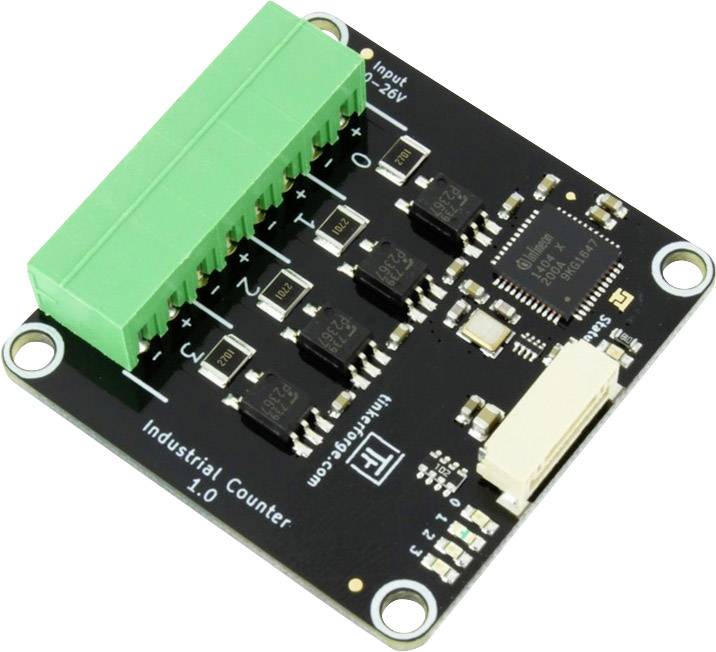

'Carte de circuit imprimé noire avec bloc de connexion vert et plusieurs puces IC. Inscription : Compteur industriel 1.0, Entrée 12-24V.'

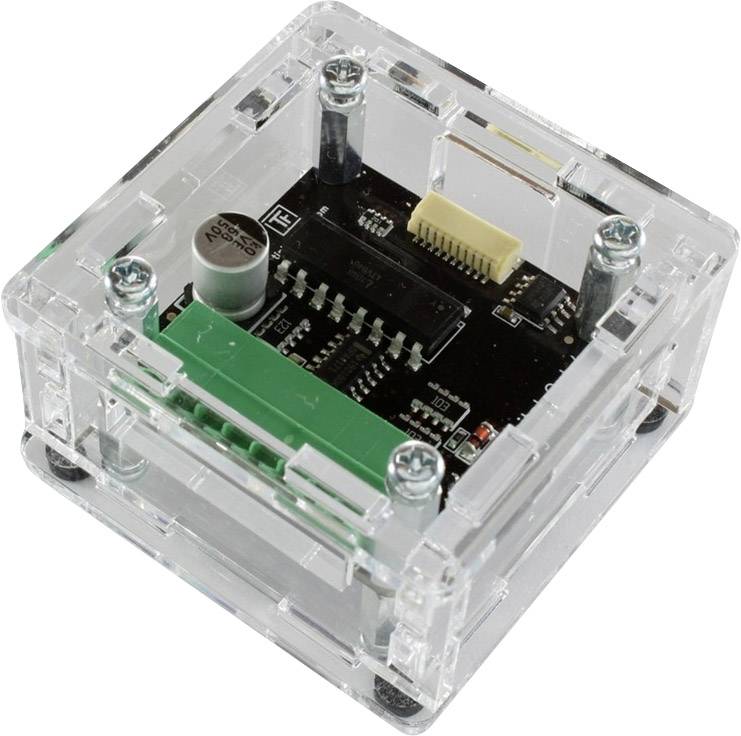

Module électronique dans un boîtier transparent, montrant la carte de circuit imprimé avec des condensateurs et des circuits, pour montage ou projet technique.

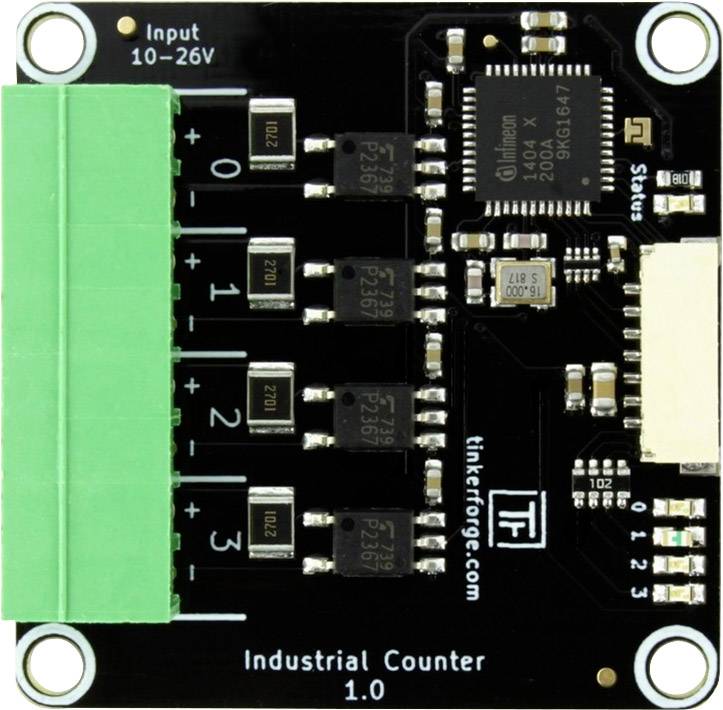

Carte de compteur industrielle avec un bloc de connexion vert à gauche, plusieurs puces noires à droite et des étiquettes pour les entrées 0-4.

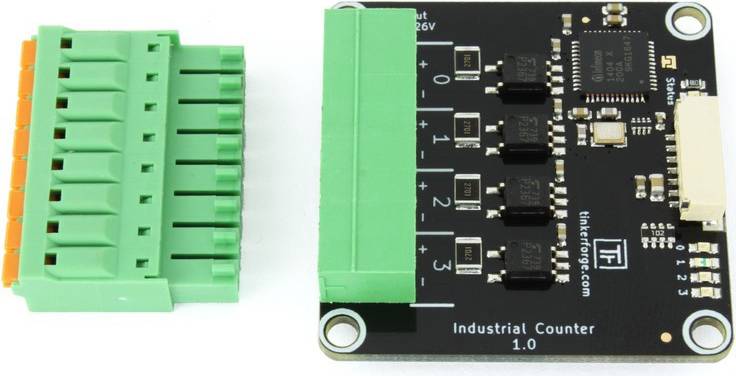

Compteur industriel 1.0 sur carte noire et connecteur vert. Dispositif électronique pour applications industrielles.

1/5

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

13 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (43,99 € / unité(s))

43,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bricklet TinkerForge 293 Industrial Counter

Fréquencemètre avec 4 canaux isolés galvaniquement
Compteur de débits configurable par canal
Mesure le rapport cyclique, la fréquence et l'état par canal
Mesure de fréquence dans la plage de 0,03Hz à 4MHz
Résolution temporelle jusqu'à 10,4 ns et résolution de fréquence jusqu'à 0,03Hz

Caractéristiques techniques

Type de produit: Compteur de fréquence

Contenu: 1 pc(s)

Couleur: multicolore

Disposition du clavier: allemand, QWERTZ

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2255055 TinkerForge 293 Compteur de fréquence multicolore 1 pc(s)

Description

Le Bricklet Industrial Counter peut être utilisé pour étendre les briques de quatre fréquencemètres indépendants.

Le Bricklet dispose d'un compteur de flancs intégré qui peut mesurer séparément le cycle de fonctionnement, la période et la fréquence par canal. Les fréquences jusqu'à 4 MHz peuvent être traitées par le Bricklet.

Le fréquencemètre peut compter des changements de fréquence croissants, descendu et des deux. La direction du compteur (haut ou bas) est réglable. Il est également possible d'utiliser un canal comme entrée de direction pour un autre compteur (par ex. high = compte élevé, low = compte inférieur).

Les 4 canaux sont séparés galvaniquement les uns des autres.

Les exemples d'applications pour le Bricklet sont la lecture d'un signal PWM ou la lecture de capteurs dotés d'un compteur de débits ou d'une sortie de fréquence.

Le Bricklet industriel Counter est équipé d'une fiche mâle 7 pôles Bricklet et est relié à un Brick à l'aide d'un câble 7p-10p Bricklet.

Ce texte a été traduit par une machine.

Modèle

Consommation : 100 mW (20 ma à 5 V)
type d'entrée : 4 entrées optocoupleurs (avec résistance série 2.7kΩ)
courant d'entrée : en fonction de la tension d'entrée, env. 3,85 ma/12 V,
Tension d'entrée maximale : 8.3mA/24V : tension de bas niveau : 0-2 V
tension de haut niveau : 10-26 V
isolation : 3750Vrms (valeur optocoupleur)
fréquence d'entrée minimale : 0.03MHz
fréquence d'entrée maximale :
4MHz résolution du temps : jusqu'à 10.4ns (Duty cycle Prescaler réglé sur 1)
résolution de fréquence : jusqu'à 0,003 Hz (temps d'intégration de fréquence réglé sur 32768 ms)
