Name: TinkerForge 761 Boîtier Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s)
Brand: TinkerForge
SKU: 2255050
Availability: InStock

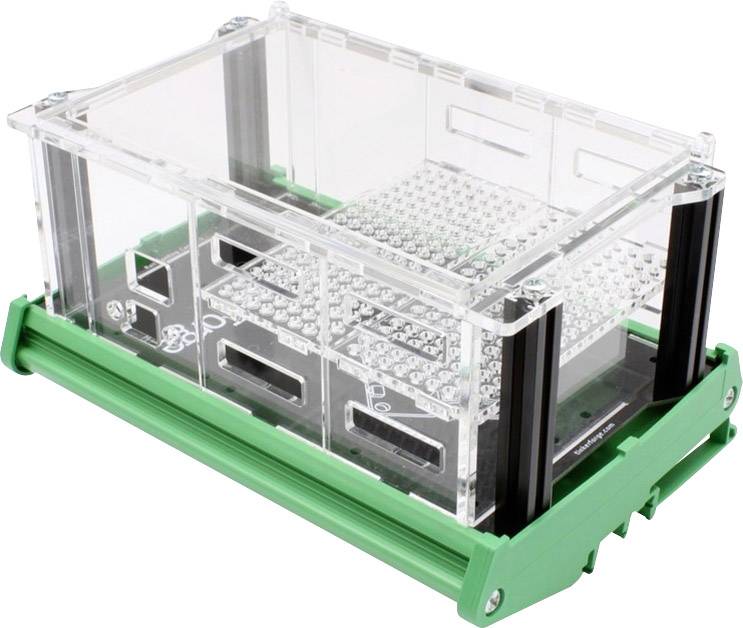

Une boîte en plastique transparente et rectangulaire posée sur un support vert. Elle présente des côtés aérés, adaptée au stockage ou aux expériences.

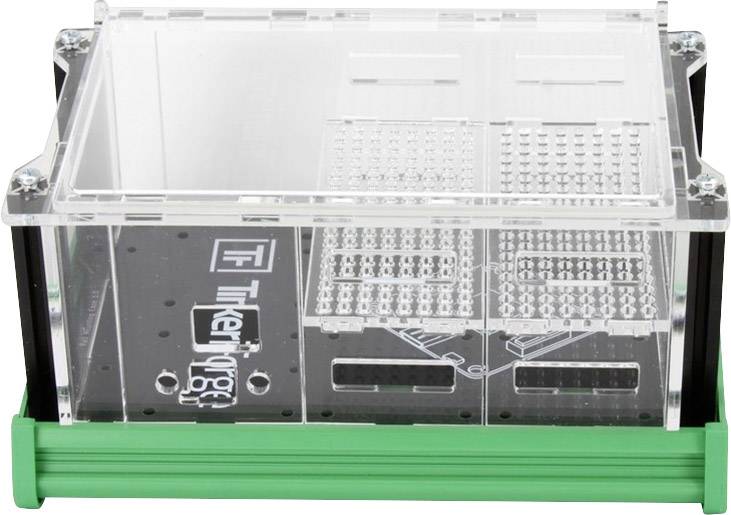

Un récipient en plastique transparent avec une base verte présente des surfaces intérieures structurées et des logos.

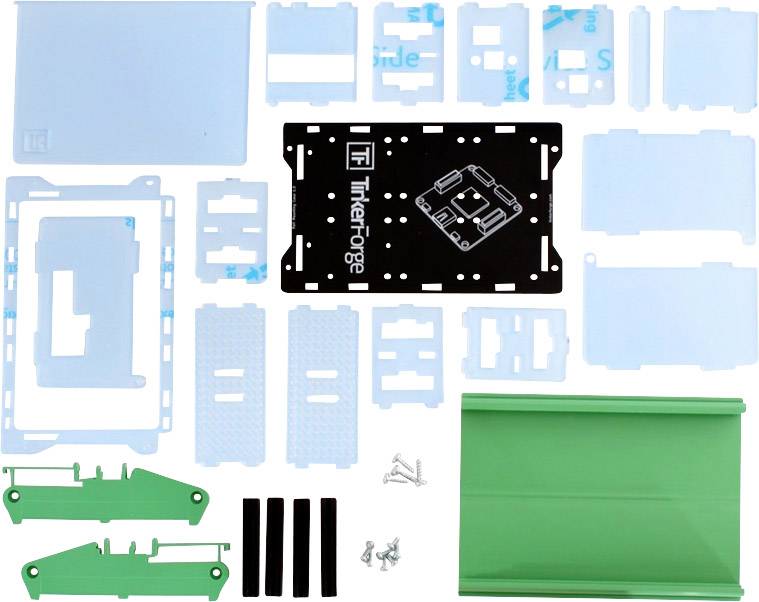

Kit composé de différentes pièces en acrylique, de vis et d'un couvercle en plastique vert, formant ensemble une structure.

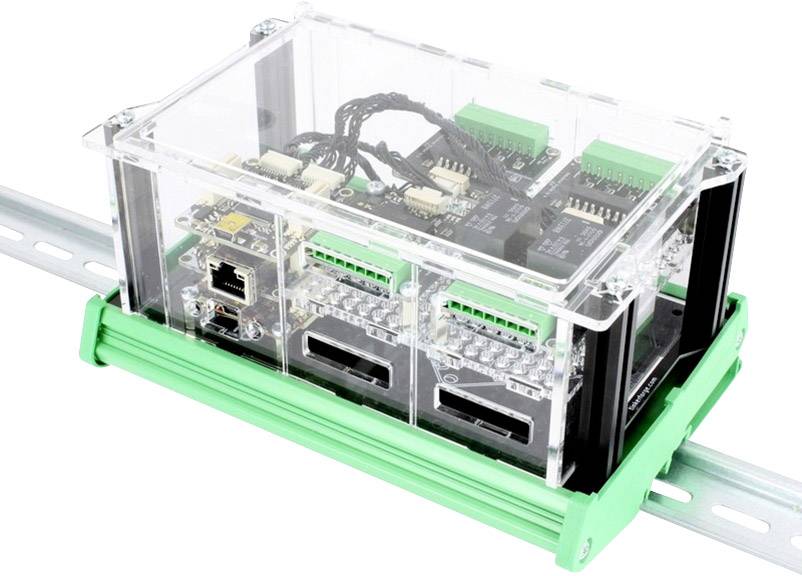

Un boîtier électronique transparent avec plusieurs connecteurs verts, fixé sur un rail DIN vert.

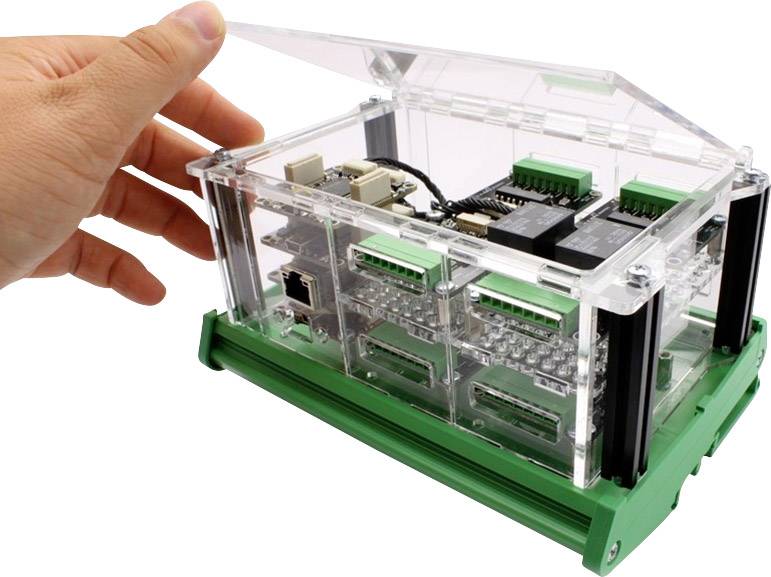

Une main soulève le couvercle transparent d'un boîtier électrique de commande, rempli de circuits électroniques et de connexions.

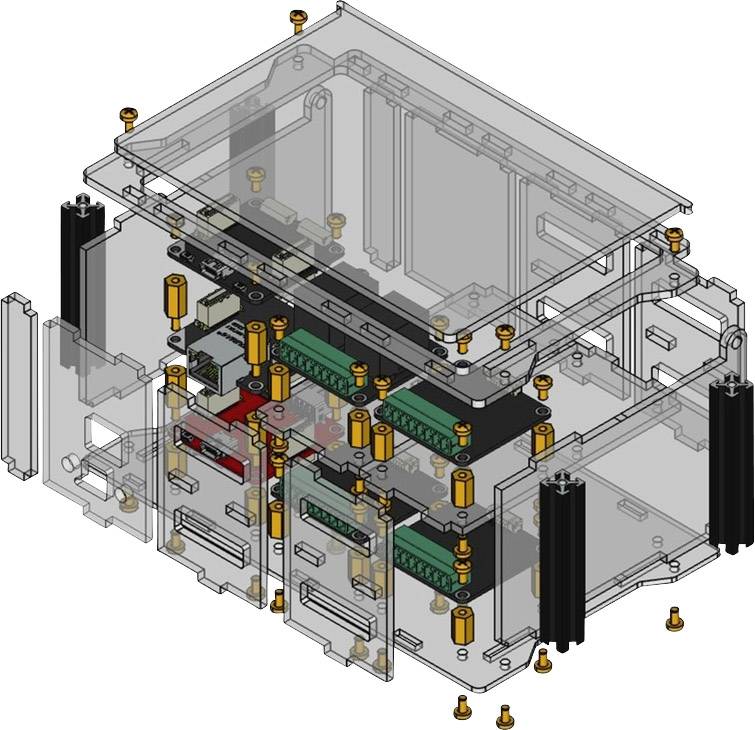

Éclaté d'un boîtier électronique avec ses composants, vis et circuits imprimés. Illustre la séquence de montage des composants.

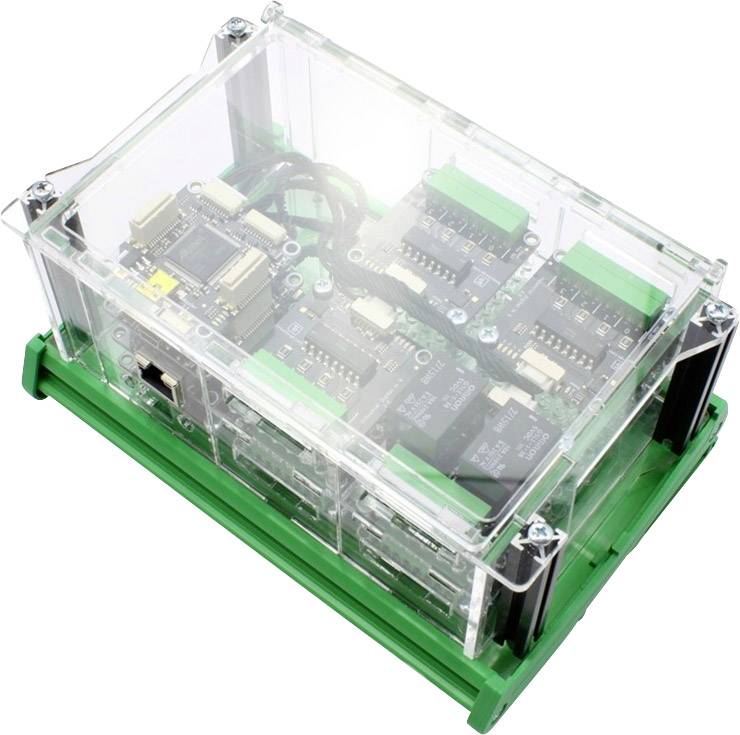

Un boîtier transparent montre des circuits électroniques avec des connexions vertes. Il sert au contrôle et au traitement des signaux.

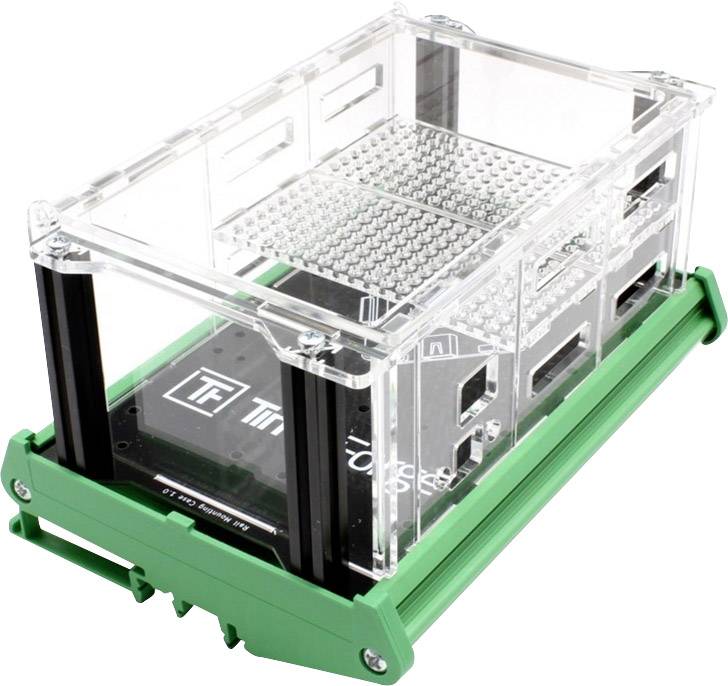

Une boîte transparente en plexiglas avec un fond vert contenant des composants électroniques.

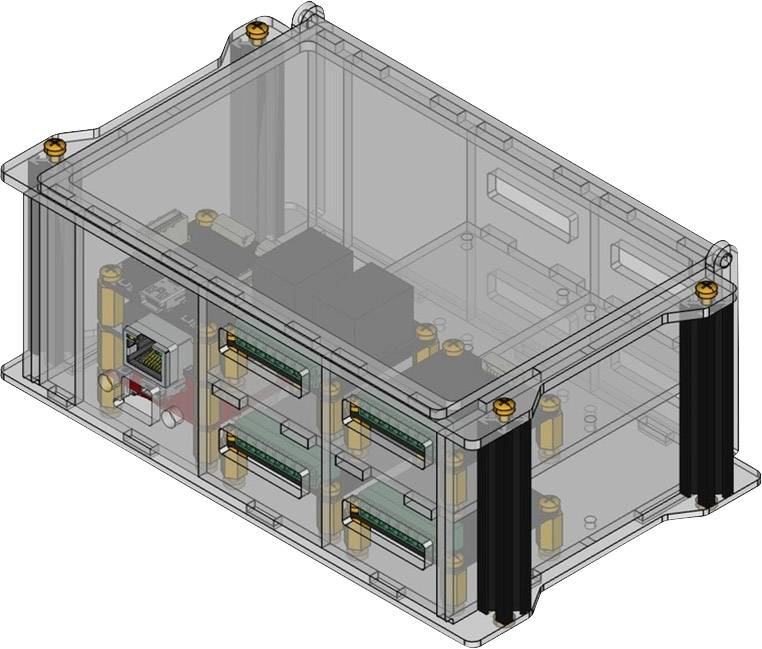

Boîtier électronique, montrant des emplacements modulaires et des connexions. Vue transparente pour rendre les composants internes visibles.

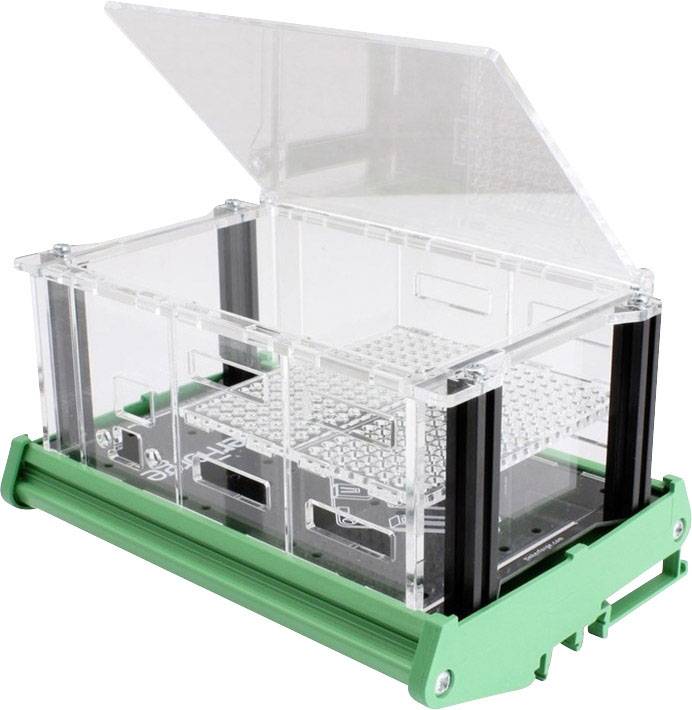

Boîte de rangement en plastique transparent avec couvercle rabattable, cadre noir et fond vert, adaptée au stockage ou à la présentation.

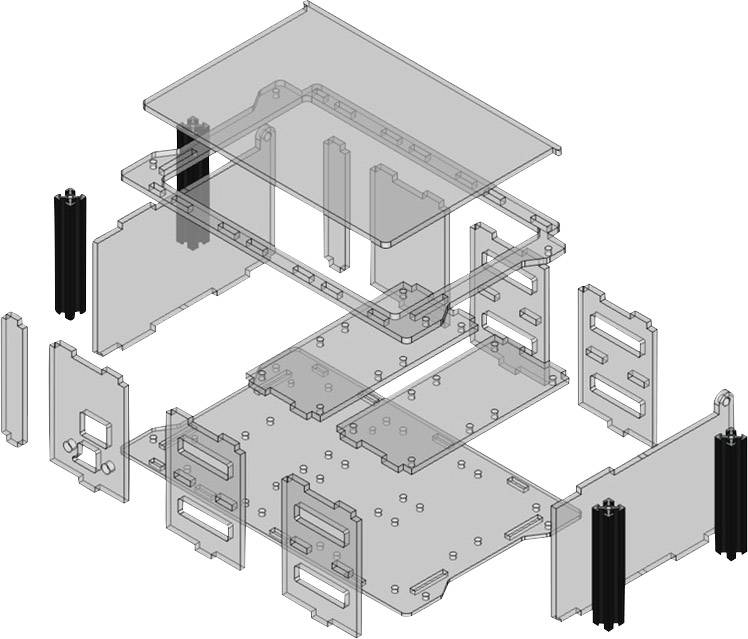

Vue éclatée d'un boîtier d'ordinateur, montrant les différentes pièces transparentes qui doivent être assemblées, avec des points de montage visibles.

1/11

EAN :

Ref. fabricant :

Code produit :

Livraison le lun. 9 novembre

4 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (49,99 € / unité(s))

49,99 €

Prix TTC

dont 0,07 € d’éco-part

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Boîtier pour rail DIN TinkerForge

Nos services :

Caractéristiques techniques

Dimensions (L x P x H) : 178x104x128 mm

Type de produit: Boîtier

Adapté à: TinkerForge

Contenu: 1 pc(s)

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2255050 TinkerForge 761 Boîtier Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s)

Description

Le boîtier pour rail DIN peut être utilisé pour fixer facilement les briques Tinkerforge et les Bricklets sur les rails DIN.

Il est possible de fixer au total 8 Bricklets industriels et une pile de quatre briques dans le boîtier. Il est ainsi possible d'insérer l'ensemble de la gamme industrielle dans le boîtier et de la valoriser en fonction de l'utilisation avec d'autres modules et extensions Master.

Des découpes sont déjà disponibles dans les pièces latérales pour les connecteurs respectifs afin que les modules utilisés puissent être utilisés de manière optimale. En raison de la construction modulaire, il est possible de placer chaque partie latérale individuellement. Le boîtier peut ainsi être adapté à votre propre application.

Au deuxième niveau, il est également possible d'utiliser des Bricklets qui ne sont pas dans le facteur de forme de Bricklet industriel. Pour ce faire, il suffit de visser le bricklet sur la plaque de montage du deuxième niveau. Les exemples sont le Bricklet RS232 2.0 et le Bricklet RS485 ou un Bricklet OLED128x64 qui peut afficher des informations d'état via le couvercle transparent.

Le couvercle peut être ouvert et protège les modules de la poussière et de la saleté de toute nature lorsqu'ils sont fermés.

Ce texte a été traduit par une machine.

Modèle

Le boîtier comprend :
8 vis M3 6 mm
,
1 support de montage sur rail DIN avec pieds et vis correspondantes,
1 plaque de fixation FR4 (noire),
16 pièces en plastique (4 x parois avant/arrière pour bricklets, 3 x parois avant/arrière pour bricks avec différentes découpes, 2 x rails avant/arrière, 2 x dessus avec couvercle, 2 x parois latérales, 2 x parois latérales 1x panneau latéral Raspberry Pi et 2x plaque de montage pour deuxième niveau) et 4x MakerBeam 60 mm.

Avertissement

Remarque : les deux côtés des plaques sont des films de protection qui doivent être retirés.
