TinkerForge TF-278 Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s)

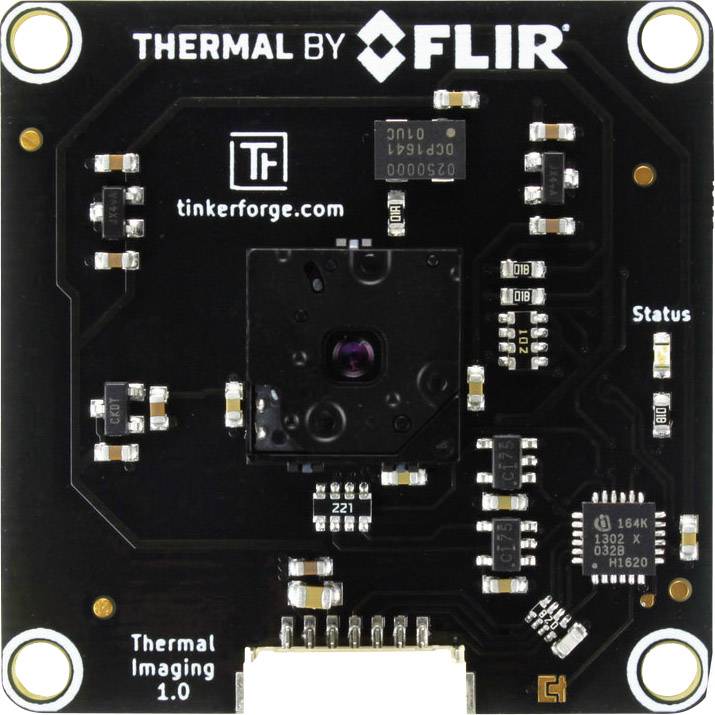

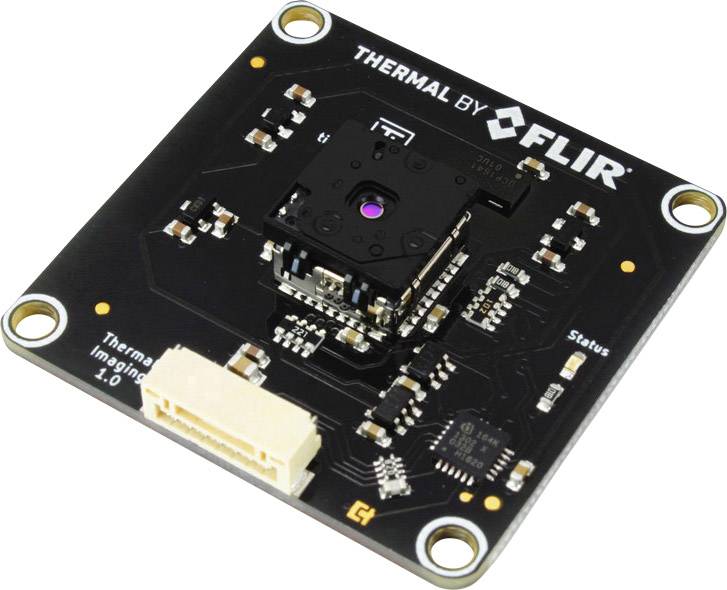

Le Bricklet Thermal Imaging est équipé d'une caméra thermique 60x80 pixels. Le bricklet peut être connecté à des briques.

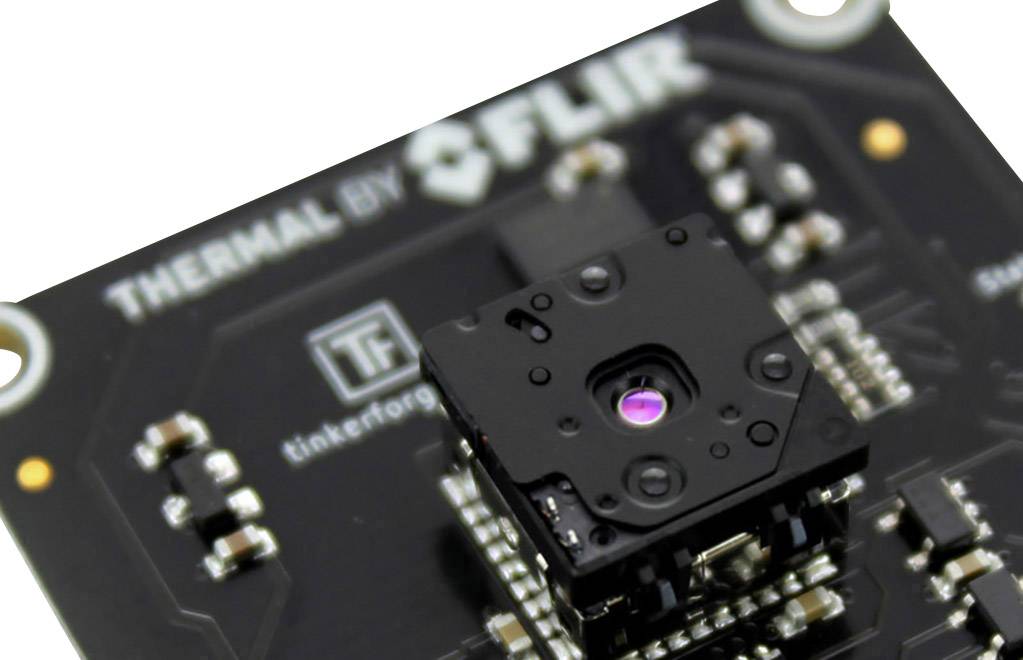

Le Bricklet utilise un capteur FLIR Lepton avec Radiométrie et obturateur. Le capteur peut mesurer des températures comprises entre -10°C et 450°C avec une résolution de 80x60 pixels.

Un Spotmètre peut être défini pour mesurer la température minimale, moyenne et maximale d'une région définie dans l'image.

Le Bricklet prend en charge deux modes : High Contrast image et température image.

En mode image High Contrast, le Bricklet diffuse les données d'image avec une résolution de 8,6Hz et 8 bits. Les données d'image sont des valeurs de gris, la plage dynamique élevée du capteur est résumée pour être adaptée à l'affichage. Ce mode est utilisé par les caméras thermiques disponibles sur le marché. Les valeurs de gris sont généralement représentées sur des couleurs de faux à l'aide d'une fonction de lookuptable.

En mode image Termperature, le Bricklet diffuse des données avec une résolution de 4,5Hz et 16 bits. Dans les données d'image, chaque valeur de 16 bits définit une température comprise entre -10°C et 450°C avec une résolution de 0,1°C ou une valeur de -10°C et 140°C avec une résolution de 0,01°C (selon la configuration de résolution). Ce mode peut être utilisé pour les calculs scientifiques et l'analyse des changements de température.

L'obturateur est commandé automatiquement par le Bricklet.

Le thermoImaging Bricklet est équipé d'une fiche mâle 7 pôles Bricklet et se connecte à un Brick à l'aide d'un câble 7p-10p Bricklet.
