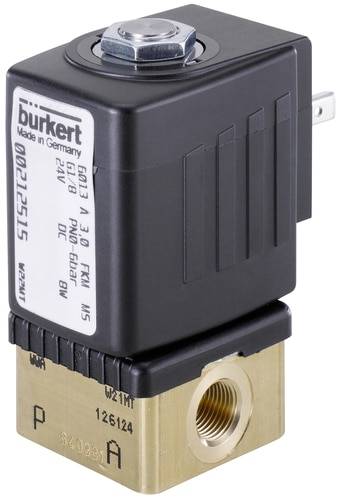

Photo non contractuelle
Vanne à commande directe 2/2 voies Bürkert 136022 230 V/AC manchon G 1/4 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
120,83 €
3
2% = 8,85 €
117,88 €
5
3% = 20,60 €
116,71 €
10
4% = 49,10 €
115,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (120,83 € / unité(s))
120,83 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à commande directe 2/2 voies
- Bürkert 6013 136022
- Matériau du boîtier: laiton
- Matériau isolant: PTFE, 15% graphite
- Mode de fonctionnement: à effet direct
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 3,0 mm
- Raccordement G 1/4"
- Valeur kv 0,23 m³/h
- Plage de pression 0 - 10 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +180 °C
- Température ambiante max. +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 20 ms
- Temps de fermeture 30 ms
- Consommation électrique 10 W, 24 VA (appel), 17 VA (maintien)
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
14 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/4
- Plage de température des médias
-40 à +180 °C
- Référence fabricant
136022
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
15% graphite
- Fonction
2/2 voies
- Poids
0.532 kg
- Température max. des médias
+180 °C
- Température min. des médias
-40 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
3 mm
- Spécificités
manchon
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
3.83 l/min
Documents et téléchargements
Fiche technique
Fiche technique 625162 Vanne à commande directe 2/2 voies Bürkert 136022 230 V/AC manchon G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625162 Vanne à commande directe 2/2 voies Bürkert 136022 230 V/AC manchon G 1/4 1 pc(s)
Description
La petite électrovanne est utilisée pour le blocage, le dosage, le remplissage et la ventilation.
Modèle
- Mini-électrovanne 2/2 voies
- Normalement fermée
- Matériau du corps : laiton
- Matériau des joints : PTFE
- Fluides : liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique, vide technique)
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : électrovanne individuelle 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
