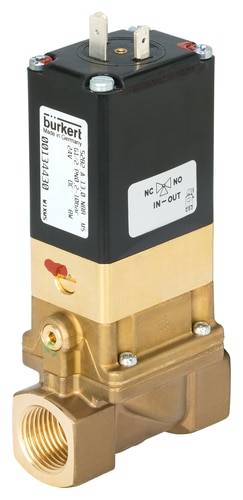

Vanne à servocommande 2/2 voies Bürkert 134473 230 V/AC manchon G 1 1/4 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
507,50 €
3
2% = 37,14 €
495,12 €
5
3% = 86,55 €
490,19 €
10
4% = 206,10 €
486,89 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (507,50 € / unité(s))
507,50 €
HT
dont 0,42 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à servocommande 2/2 voies
- Bürkert 5282 134473
- Matériau du boîtier: laiton
- Matériau isolant: EPDM
- Mode de fonctionnement: 2/2 voies
- Contenu: 1 pc(s)
Caractéristiques techniques
- Raccordement G 11/4"
- Diamètre 32,0 mm
- Valeur kv 20,0 m³/h
- Plage de pression 0,2 à 10 bar
- Tension 230 V/50 - 60 Hz
- Température du fluide -30 à +90 °C
- Température ambiante max. +55 °C
- Temps d'ouverture 0,1 - 0,8 s
- Temps de fermeture 1,0 - 4,0 s
- Consommation électrique 24 VA (appel), 14/8 VA/W (maintien)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
10 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1 1/4
- Température de fonctionnement
-30 °C (min)
- Plage de température des médias
-30 à +90 °C
- Référence fabricant
134473
- Pression de service (min.)
0.2 bar
- Température de fonctionnement min.
-30 °C
- Matériau isolant
EPDM
- Fonction
2/2 voies
- Poids
2.600 kg
- Température max. des médias
+90 °C
- Température min. des médias
-30 °C
- Milieu d'utilisation
milieux légèrement sales
- Largeur nominale
32 mm
- Spécificités
manchon
- Longueur
126 mm
- Valeur QNn
22000 l/min
IP65
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
0.2 bar
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
2/2 voies
- Valeur Kv
333.33 l/min
- Profondeur
85 mm
Documents et téléchargements
Fiche technique
Fiche technique 624520 Vanne à servocommande 2/2 voies Bürkert 134473 230 V/AC manchon G 1 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624520 Vanne à servocommande 2/2 voies Bürkert 134473 230 V/AC manchon G 1 1/4 1 pc(s)
Description
Electrovanne à commande assistée avec servo-membrane, avec séparation du fluide, pour un usage universel avec des fluides liquides et gazeux en fonction de la résistance du matériau. Cette construction de vanne s'avère beaucoup moins sensible aux impuretés que les électrovannes à plongeur. Les électrovannes à armature battante 3 voies sont équipées (en standard) d'une commande manuelle. Temps d'ouverture et de fermeture réglables en continu.
Modèle
- Electrovanne 2/2 voies
- Normalement fermée ou normalement ouverte en tournant le pilote de 180°
- Matériau du corps : laiton selon DIN EN 50930-6
- Matériau des joints : EPDM
- Matériau de la bobine : époxy
- Classe d'isolation thermique de la bobine H
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Raccordement électrique : connecteur selon DIN EN 175301-803 Forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
