Name: WAGO 788-174 Relais pour circuits imprimés 115 V/AC 16 A 1 inverseur (RT) 20 pc(s)
Brand: WAGO
SKU: 653618
Availability: BackOrder

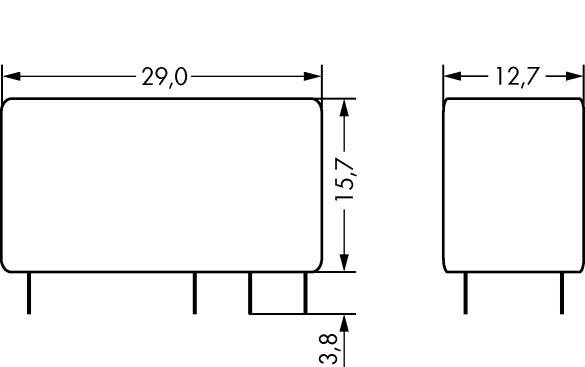

Le diagramme présente un dessin technique d'un composant électronique rectangulaire avec les dimensions suivantes : 29,0 mm de largeur, 15,7 mm de hauteur, 3,8 mm de profondeur.

Symbole de commutation d'un composant électrique avec contacts A1, A2, 12, 11 et 14 ; pas de grille de 5 mm indiqué.

Un relais électronique rectangulaire orange avec plusieurs connexions sur sa face inférieure. Il est utilisé pour commander des circuits électriques.

1/3

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

115 V/AC

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V/AC

Courant de commutation (max.)

16 A

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 24 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre (taille du paquet 20 pc(s))

Paquet(s)

Total (199,99 € / unité(s))

199,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Petit relais de commutation, série 788 RT

Conditionnement industriel de 20 pièces
Ce texte a été traduit par une machine.

Caractéristiques techniques

Type de produit: Relais pour circuits imprimés

Type: 788-174

Tension nominale de la bobine: 115 V/AC

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA

Connexion: pin à souder

Temps de réponse: 7 ms

Temps de descente: 3 ms

Durée de vie mécanique: > 10 x 10⁶cycles de commutation

: IP40

Poids: 12.9 g

Longueur: 29 mm

Largeur: 12.7 mm

Hauteur: 15.7 mm

Dim.: (L x l x H) 29 x 12.7 x 15.7 mm

Emballage industriel: oui

Contenu: 20 pc(s)
