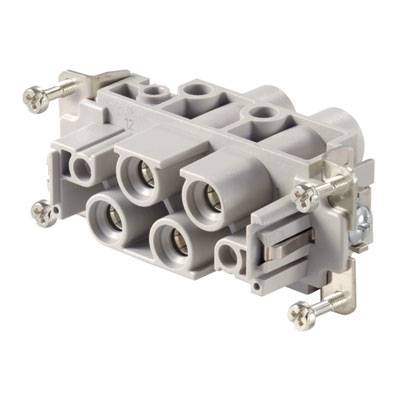

Weidmüller 1023230000 Insert femelle RockStar® HDC 4 + 2 + PE raccord à vis 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Insert femelle
Connexion
raccord à vis
Série
RockStar® HDC
Spécificités
avec alliage de cuivre
Nombre total de pôles
4 + 2 + PE
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
35,83 €
3
3% = 3,51 €
34,66 €
5
5% = 8,20 €
34,19 €
10
5% = 19,50 €
33,88 €
25
6% = 57,50 €
33,53 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (35,83 € / unité(s))
35,83 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Embout de douille
- HDC S4/2 FS
Caractéristiques techniques
- Poids net: 109 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 46,2 mm
- profondeur : 84,5 mm
- hauteur femelle : 46,2 mm
- longueur culot : 84,5 mm
- taille : 6
- séries :
- tension de mesure MixMate (DIN en 61984) : 830 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) :
- 8 kV courant nominal (DIN en 1984) : 80 A
- classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 1 mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 6
- section de raccordement de conducteur AWG (PE), min.: 20 AWG
- longueur
- de dénudage: 15 mm.
- Couple de serrage min. 2,5 Nm Raccord PE :
- 2 Nm vis de fixation : m 5
- dimensions de la lame cruciforme : taille PH2
- dimensions de la lame fente (raccord PE) : SD 1,2 x 6,5
- surface : argent passivé
- matériau : alliage de cuivre
- dimensions de la lame fente (raccord à vis) : SD 0,8 x 4,0
- nombre de contacts de puissance : 4
- Type de produit
Insert femelle
- Série
RockStar® HDC
- Spécificités
avec alliage de cuivre
- Connexion
raccord à vis
- Nombre total de pôles
4 + 2 + PE
- Section du conducteur (max.)
16 mm²
- Nombre de pôles
4
2
- Section du conducteur (min.)
1.5 mm²
- Section du conducteur du contact de puissance (max.)
16 mm²
- Section du conducteur du contact de puissance (min.)
1.5 mm²
- Section de conducteur du contact de commande (max.)
2.5 mm²
- Section de conducteur du contact de commande (min.)
0.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 195789 Weidmüller 1023230000 Insert femelle RockStar® HDC 4 + 2 + PE raccord à vis 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 195789 Weidmüller 1023230000 Insert femelle RockStar® HDC 4 + 2 + PE raccord à vis 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
