Connecteurs avec technologie Push-In et plusieurs broches, pour le raccordement sécurisé de câbles dans des applications industrielles.

Connecteurs avec technologie Push-In et plusieurs broches, pour le raccordement sécurisé de câbles dans des applications industrielles.

Type de produit

Insert mâle

Connexion

Push-In

Série

RockStar® HDC HE

Spécificités

avec alliage de cuivre

Nombre total de pôles

10 + PE

Fiche technique (PDF)

Weidmüller

Livraison avant le lun. 12 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (16,66 € / unité(s))

16,66 €

HT

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Insert mâle

HDC HE 10 MP

Caractéristiques techniques

Poids net: 56 g
température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
degré de pollution : 3
largeur : 34 mm
hauteur : 34,3 mm
profondeur : 64 mm
longueur culot : 64 mm
taille : 4
séries : tension
de mesure HE (DIN en 61984) : 500 V
tension de mesure selon UL/CSA : 600 V AC/DC
tension de mesure (DIN en 61984) : 6 kV
courant nominal (DIN en 61984) :
16 A classe de inflammabilité UL 94: V-0
résistance de passage: ≤ 2mΩ
matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
groupe d'isolation: IIIa
cycles de branchement AG: ≥ 500
type de raccordement PE: Raccord à vis
section de raccordement de conducteur AWG (PE), raccordement max.: AWG 12
section de raccordement de conducteur AWG (PE), min.: 20
longueur de dénudage AWG raccord: 10 mm
.
Couple de serrage de 1,5 Nm min. Raccord PE :
1,2 Nm vis de fixation : m 4
dimensions de la lame cruciforme : taille PH1
dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
surface : argent passivé
matériau : alliage de cuivre
dimensions de la lame fente (raccord à vis) : SD 0,5 x 3.0
hauteur connecteur mâle : 34,3 mm

Type de produit: Insert mâle

Série: RockStar® HDC HE

Spécificités: avec alliage de cuivre

Connexion: Push-In

Nombre total de pôles: 10 + PE

Section du conducteur (max.): 2.5 mm²

Nombre de pôles: 10

Section du conducteur (min.): 0.5 mm²

Contenu: 1 pc(s)

Contact séquentiel (PE): oui

: 34

: 34.3 mm

: 64 mm

: 500 V

: 10

: Pin

: -40-125 °C

: V0

: 6 kV

: Other

: Silver

: 3

: 0.5-2.5 mm²

: 1.5-1.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: VRAI

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 204475 Weidmüller 1873550000 Insert mâle RockStar® HDC HE 10 + PE Push-In 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 204475 Weidmüller 1873550000 Insert mâle RockStar® HDC HE 10 + PE Push-In 1 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Weidmüller 1745840000 Insert mâle RockStar® HDC HE 16 + PE ressort de traction 1 pc(s)

Weidmüller 1745840000 Insert mâle RockStar® HDC HE 16 + PE ressort de traction 1 pc(s)

Conrad Electronic

Weidmüller 1498100000 Insert mâle RockStar® HDC HA 3 + PE raccord à vis 1 pc(s)

Weidmüller 1498100000 Insert mâle RockStar® HDC HA 3 + PE raccord à vis 1 pc(s)

Conrad Electronic

Weidmüller 1203900000 Insert mâle RockStar® HDC HE 10 + PE raccord à vis 1 pc(s)

Weidmüller 1203900000 Insert mâle RockStar® HDC HE 10 + PE raccord à vis 1 pc(s)

Conrad Electronic

Weidmüller 1650770000 Insert mâle RockStar® HDC HA 16 + PE raccord à vis 1 pc(s)

Weidmüller 1650770000 Insert mâle RockStar® HDC HA 16 + PE raccord à vis 1 pc(s)

Conrad Electronic

Weidmüller 1211100000 Insert mâle RockStar® HDC HE 24 + PE raccord à vis 1 pc(s)

Weidmüller 1211100000 Insert mâle RockStar® HDC HE 24 + PE raccord à vis 1 pc(s)

Conrad Electronic

Weidmüller 1204100000 Insert femelle RockStar® HDC HE 10 + PE raccord à vis 1 pc(s)

Weidmüller 1204100000 Insert femelle RockStar® HDC HE 10 + PE raccord à vis 1 pc(s)

Conrad Electronic

Weidmüller 1601710000 Insert mâle RockStar® HDC HD 40 + PE à sertir 1 pc(s)

Weidmüller 1601710000 Insert mâle RockStar® HDC HD 40 + PE à sertir 1 pc(s)

Conrad Electronic

Weidmüller 1601730000 Insert femelle RockStar® HDC HQ 40 + PE à sertir 1 pc(s)

Weidmüller 1601730000 Insert femelle RockStar® HDC HQ 40 + PE à sertir 1 pc(s)

Conrad Electronic

Weidmüller 2748460000 Insert de connecteur 12 Push-In avec élément de commande 1 pc(s)

Weidmüller 2748460000 Insert de connecteur 12 Push-In avec élément de commande 1 pc(s)

Conrad Electronic

Weidmüller 1894780000 Insert pneumatique RockStar® HDC CM 1 raccord de tuyau (Pneumatique) 1 pc(s)

Weidmüller 1894780000 Insert pneumatique RockStar® HDC CM 1 raccord de tuyau (Pneumatique) 1 pc(s)

Conrad Electronic

Weidmüller 1601720000 Insert mâle RockStar® HDC HD 64 + PE à sertir 1 pc(s)

Weidmüller 1601720000 Insert mâle RockStar® HDC HD 64 + PE à sertir 1 pc(s)

Conrad Electronic

Weidmüller 1896810000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Weidmüller 1896810000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Conrad Electronic

Weidmüller 1498200000 Insert femelle RockStar® HDC HA 3 + PE raccord à vis 1 pc(s)

Weidmüller 1498200000 Insert femelle RockStar® HDC HA 3 + PE raccord à vis 1 pc(s)

Conrad Electronic

Embout de douille HDC HE 10 FC Weidmüller Contenu: 1 pc(s)

Embout de douille HDC HE 10 FC Weidmüller Contenu: 1 pc(s)

Conrad Electronic

Weidmüller 1790000000 Insert mâle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)

Weidmüller 1790000000 Insert mâle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)

Conrad Electronic

Weidmüller 1896800000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Weidmüller 1896800000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Conrad Electronic

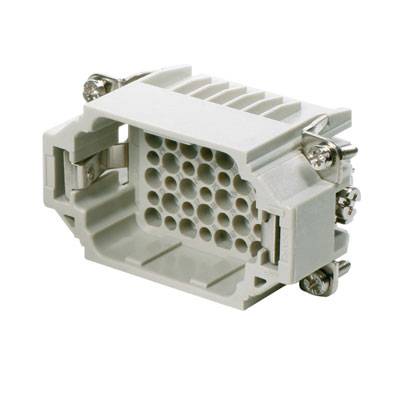

Weidmüller 1651170000 Insert mâle RockStar® HDC HDD 42 + PE à sertir 1 pc(s)

Weidmüller 1651170000 Insert mâle RockStar® HDC HDD 42 + PE à sertir 1 pc(s)

Conrad Electronic

Weidmüller 1873540000 Insert femelle RockStar® HDC HE 10 + PE Push-In 1 pc(s)

Weidmüller 1873540000 Insert femelle RockStar® HDC HE 10 + PE Push-In 1 pc(s)

Conrad Electronic

Weidmüller 1170170000 Contact à sertir à sertir 50 pc(s)

Weidmüller 1170170000 Contact à sertir à sertir 50 pc(s)

Conrad Electronic

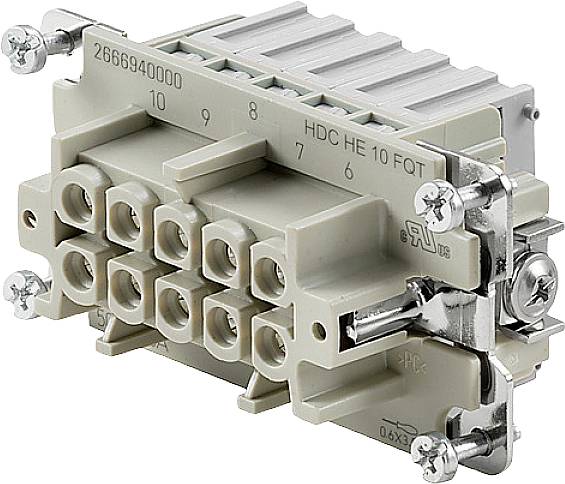

Weidmüller 2666930000 Insert femelle 10 Snap-In 1 pc(s)
