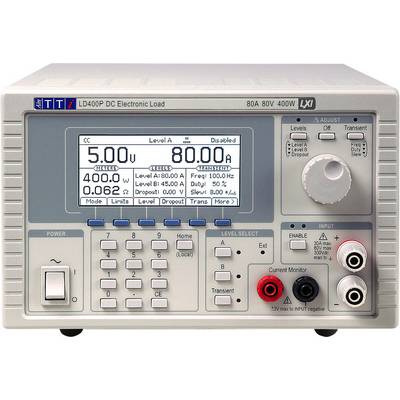

Aim TTi LD400P Charge électronique 80 V/DC 80 A 400 W
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 720,83 €
3
2% = 41,99 €
1 678,84 €
5
3% = 58,68 €
1 662,15 €
10
4% = 69,86 €
1 650,97 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 720,83 € / unité(s))
€
Points forts et détails
Charge DC électronique LD400P
- 400 W
- 80 V/DC
- 80 A
- Solution polyvalente pour tester les sources de courant continu
- Modes courant constant, résistance, conductivité, tension et puissance
- Large plage de tension et de courant, 0 à 80 V et 0 à 80A
- Puissance permanente de 400 watts
- Puissance de crête de 600 W (jusqu'à 60 secondes)
- Faible tension de service de< 1 V à 40 A
- Résolution élevée et grande précision pour le réglage du niveau
- Générateur de test intégré avec seuil variable
- Sortie de contrôleur de courant pour affichage de la forme d'onde
- Tension de coupure variable pour le test des piles
- Écran LCD rétroéclairé, à haute résolution avec commande par touches programmables
- Réglage analogique à distance du niveau et commande TTL de la mise en marche / arrêt et commutation temporaire
- Bornes d'entrée avant et arrière (bornes avant max. 30 A)
- Commande à distance par bus complète via les interfaces USB, RS232, GPIB et LAN compatibles LXI.
Caractéristiques techniques
- Type
LD400P
- Type de produit
Charge électronique
- Courant d'entrée de charge (max.)
80 A
- Puissance de raccordement sur la durée (max.)
400 W
- Dim.
(l x H x P) 212 x 130 x 435 mm
- Tension d'entrée de charge (max.)
80 V/DC
- Poids
5.7 kg
d'usine (sans certificat)
- Puissance connectée continue (min.)
0 W
- Tension d'entrée de charge (min.)
0 V/DC
- Courant d'entrée de charge (min.)
0 A
- Raccordement de charge
borne à vis (avant)
borne à vis (arrière)
- Largeur
212 mm
- Hauteur
130 mm
- Profondeur
435 mm
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1418407 Aim TTi LD400P Charge électronique 80 V/DC 80 A 400 W
Information
Information 1418407 Aim TTi LD400P Charge électronique 80 V/DC 80 A 400 W
Déclaration de conformité
Déclaration de conformité 1418407 Aim TTi LD400P Charge électronique 80 V/DC 80 A 400 W
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
Le LD400 est une charge électronique permettant de vérifier et de caractériser une multitude de sources de courant continu.
Il peut être utilisé pour tester le comportement de différents types de sources de courant comme des batteries, des cellules solaires ou des unités électroniques d'alimentation électrique.
Grâce à sa large plage de courant et de tension, à ses différents modes de fonctionnement et à un générateur de test intégré, il offre une grande polyvalence pour une utilisation en laboratoire ou pour tester des éléments.
Pour répondre à toutes les exigences, le LD400P est équipé de nombreuses interfaces Bus numériques. Ce modèle possède également des interfaces RS-232, USB, GPIB et LAN (Ethernet) compatibles LXI.
Le LD400 est une charge électronique permettant de vérifier et de caractériser une multitude de sources de courant continu.
Il peut être utilisé pour tester le comportement de différents types de sources de courant comme des batteries, des cellules solaires ou des unités électroniques d'alimentation électrique.
Grâce à sa large plage de courant et de tension, à ses différents modes de fonctionnement et à un générateur de test intégré, il offre une grande polyvalence pour une utilisation en laboratoire ou pour tester des éléments.
Pour répondre à toutes les exigences, le LD400P est équipé de nombreuses interfaces Bus numériques. Ce modèle possède également des interfaces RS-232, USB, GPIB et LAN (Ethernet) compatibles LXI.
Modèle
- Tension d'entrée minimale faible
- Le LD400 peut être utilisé avec des tensions de moins de 500 mV pour des courants jusqu'à 10 ampères. A des courants plus élevés, la résistance minimale fixe (typiquement supérieure à 25 mW) augmente progressivement la tension de fonctionnement minimale, mais elle reste inférieure à 1 V jusqu'à 40 A et inférieure à 2 V jusqu'à 80 A.
- Cette faible tension de fonctionnement permet de l'utiliser pour de nombreuses applications basse tension pour lesquelles les autres charges électroniques sont inadaptées.
- Puissance de crête de 600 W
- Le LD400 peut être utilisé pendant 1 minute à une puissance max. de 600 watts.
- Un chargement à court terme est suffisant pour de nombreuses applications d'essai, ce qui augmente considérablement l'utilité du LD400. La puissance permanente est de 400 W.
- Plusieurs modes de fonctionnement
- Mode courant constant
- Le mode courant constant est utilisé pour contrôler la charge d'alimentations normales et pour la décharge en courant constant des batteries. Ce mode permet une mesure rapide de la régulation de la source de courant (caractéristiques V / I).
- Mode puissance constante
- Le mode puissance constante simule une charge dont la puissance absorbée est indépendante de la tension appliquée. Ceci est valable pour de nombreux appareils comprenant des alimentations à découpage. Ce mode est particulièrement adapté au test des sources de courant des appareils portatifs comme les batteries au lithium-ion.
- Mode tension constante
- Le mode de tension constante est utilisée pour le contrôle de charge des alimentations à courant constant. L'appareil fonctionne comme un régulateur Shunt à haute performance.
- Mode résistance constante
- Le mode résistance constante simule une charge de résistance standard en mettant à disposition un flux de courant proportionnel à la tension. Les réglages s'affichent en ohms ou Milli-Ohm.
- Contrairement aux résistances fixes ou aux rhéostats, la charge possède une résistance permettant un contrôle précis avec une puissance dissipée élevée et une grande stabilité à la température sur une large plage de fréquence.
- Mode conductance cosntante
- Le mode conductance constante est également possible.
- En plus des réglages en ampères par Volt, ce mode offre une meilleure résolution lors du réglage des valeurs de résistance équivalentes très faibles.
- Générateur de test entièrement automatique avec fréquence variable
- La commutation entre les deux niveaux préréglés peut être effectuée sur pour toute fréquence comprise entre 0,01 Hz et 10 kHz. Le générateur de test peut être utilisé dans tous les modes de fonctionnement.
- La vitesse de balayage (Slew Rate) peut être commandée sur une large plage.
