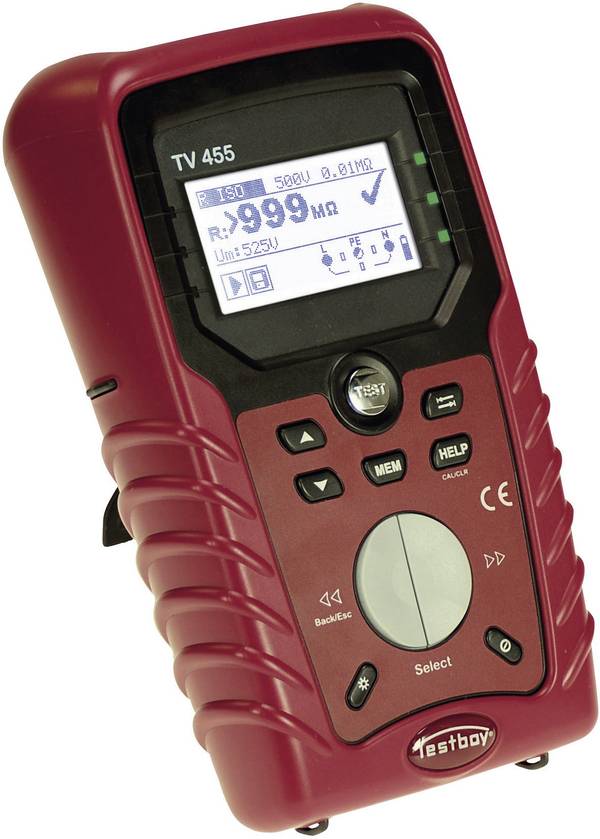

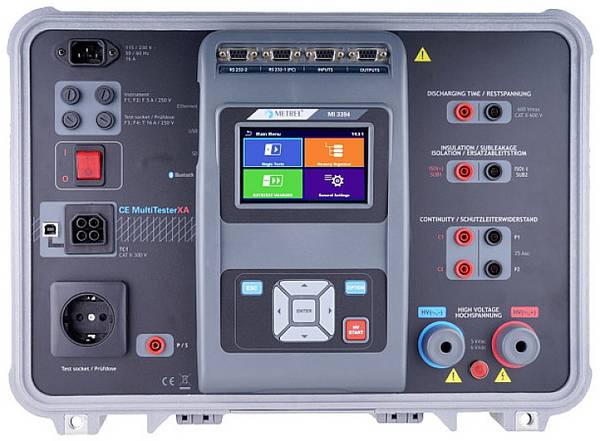

La mesure du courant du conducteur de protection fait également partie de la fonction d'un testeur d'appareil. Celle-ci ne doit être effectuée qu'après un test réussi de la résistance d'isolement. On mesure alors si un courant traverse son conducteur de protection lors du fonctionnement du consommateur électrique. En fonctionnement normal, aucun courant ne doit s'écouler, mais un courant de fuite faible s'écoule généralement.

Il est possible de vérifier si celui-ci est inférieur aux valeurs maximales légales à l'aide d'un testeur d'appareil VDE. Vous pouvez également mesurer le courant de fuite de rechange. La structure de mesure est la même, mais elle se produit lorsque le consommateur est éteint. Au lieu de cela, une tension est appliquée par le testeur d'appareil sur les conducteurs extérieurs et neutres et le conducteur de protection est testé.

Dans le cas d'un appareil plus petit sans conducteur de protection, le courant de contact est également mesuré. Ici, il est testé pour vérifier que les parties extérieures métalliques de l'appareil sont alimentées par de l'électricité.

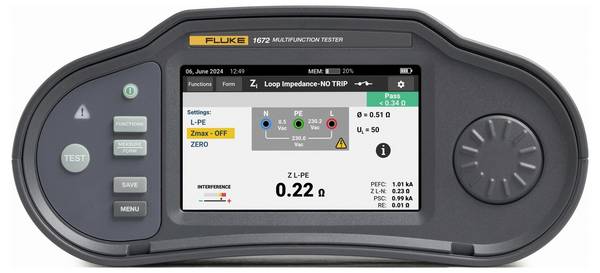

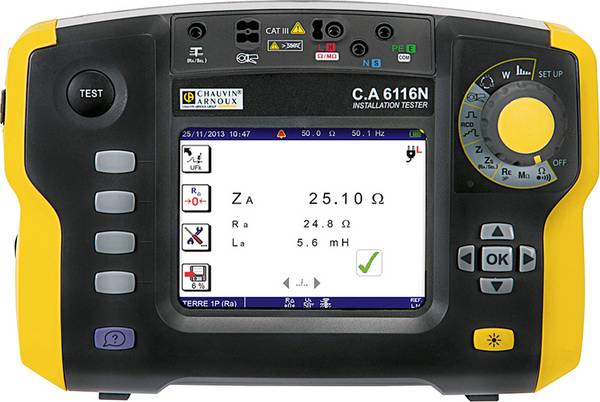

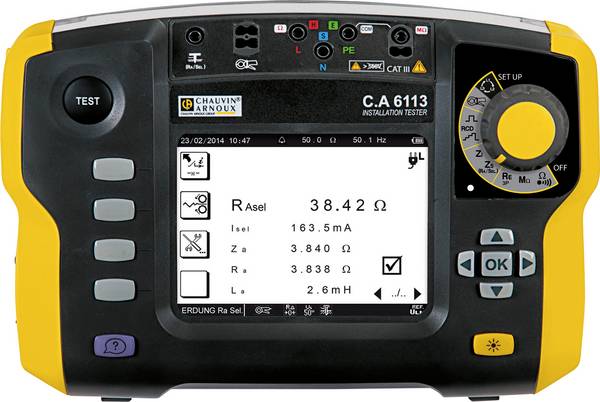

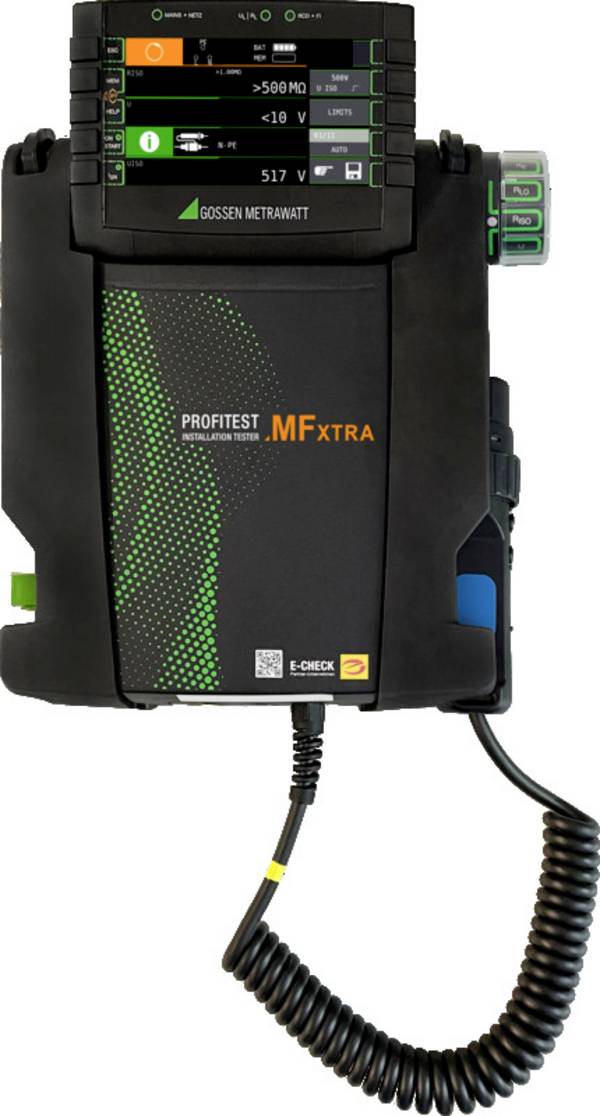

En revanche, les appareils d'installation offrent également une mesure de résistance aux boucles. Ce dernier mesure l'impédance totale de la source d'alimentation et de tous les conducteurs qui sont traversés en cas de courant de défaut. Vous pouvez ainsi tirer des conclusions sur le courant de court-circuit en cas de panne. Pour ce faire, la faible résistance du conducteur de protection est également vérifiée. Si celle-ci est trop élevée, en cas d'erreur, le disjoncteur différentiel n'est pas désactivé.

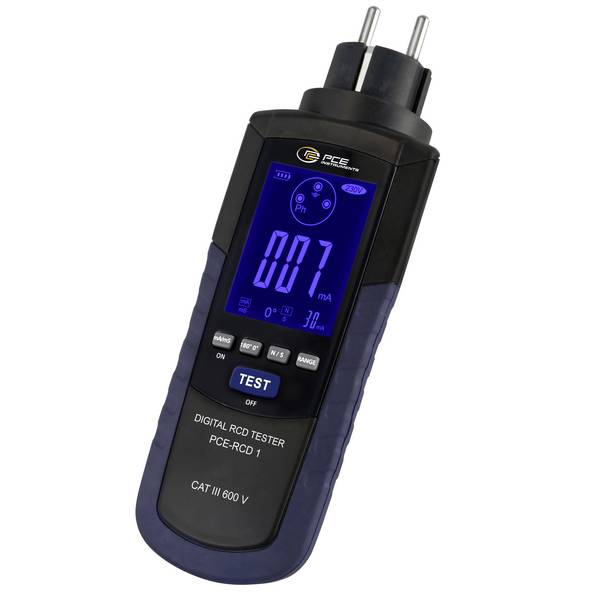

Ce fusible RCD/FI peut également être testé en termes de tension et de courant de déclenchement et de temps de déclenchement. Cette analyse RCD/FI garantit que le disjoncteur de protection se déconnecte correctement en cas de panne.

Une mesure de continuité permet également de déterminer les extrémités de câble qui sont reliées entre elles lors des installations murales.

Was faut-il respecter lors de l'achat d'un appareil de test ?

Les testeurs d'appareils VDE sont utilisés pour tester les installations électriques et contrôler les appareils électriques. En plus de cette répartition de base, les différents appareils sont différents en termes de fonctionnalités et de spécifications, ce qui les rend particulièrement adaptés à différents domaines de tâches.

Pour trouver l'appareil de test VDE adapté à votre usage, il est utile de respecter certaines données de base. Vous pouvez les trouver sur Conrad sur la page du produit ou sur les fiches techniques et les instructions qui y sont disponibles sous « Documents & téléchargements ».

Pour déterminer avec ces appareils le fonctionnement et la sécurité d'une installation électrique ou d'un appareil électrique conformément aux prescriptions légales, ceux-ci ont besoin d'une certification appropriée. Les appareils disponibles chez Conrad sont donc certifiés conformément aux directives VDE correspondantes.

Les appareils sont conçus pour des catégories de mesure et des tensions spécifiques. Ils se trouvent à la fois dans la fiche technique et sur la page produit correspondante. Ne dépassez pas ces valeurs pour éviter tout dommage.

Tandis que les testeurs d'installation ne peuvent être utilisés que par du personnel formé, il existe des appareils de mesure spéciaux qui peuvent être utilisés par des profanes pour le contrôle des testeurs d'appareils. Ceux-ci doivent indiquer directement, lors de la mesure, si la valeur mesurée est conforme aux directives VDE.

Selon le type d'appareil que vous souhaitez vérifier, le type de connexion de celui-ci à l'appareil de test est pertinent. Cela peut se faire de différentes manières en fonction de l'appareil. En fonction de l'appareil de test, la connexion est possible via des pinces crocodiles, des pointes de mesure ou une prise Schuko. De nombreux appareils offrent même plusieurs possibilités.

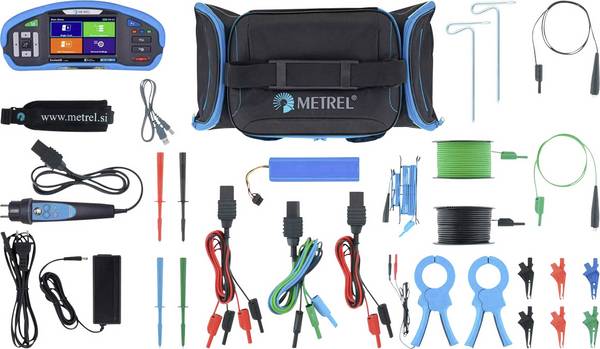

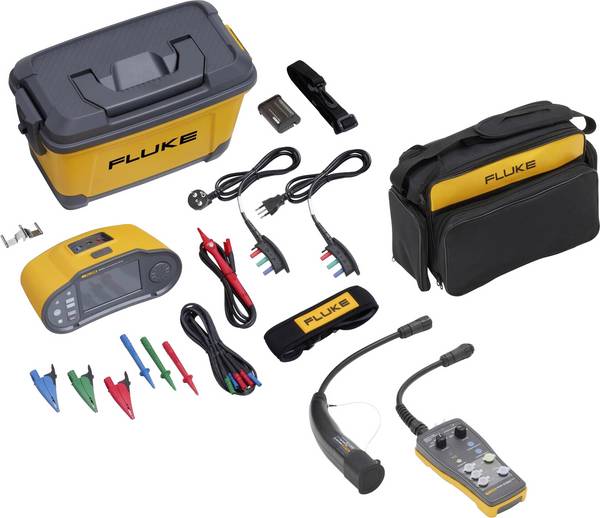

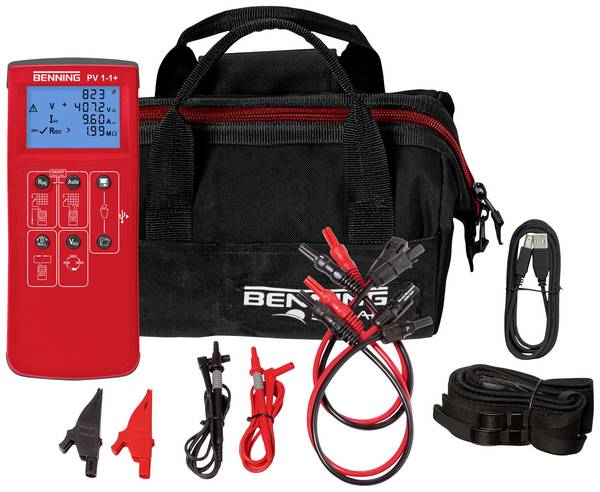

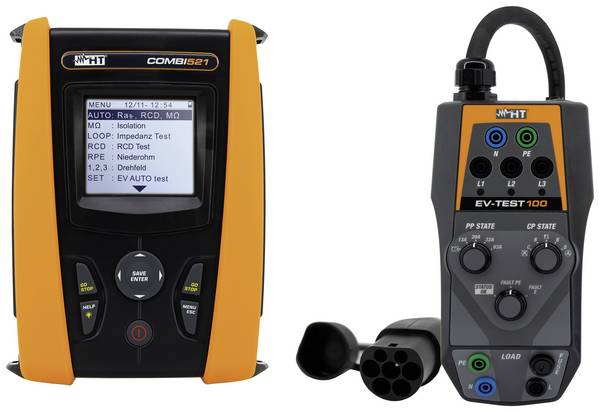

Si vous souhaitez tester à la fois les appareils mobiles et les installations électriques fixes, un set de testeurs d'appareils s'offre, qui regroupe les deux types d'appareils de mesure en un seul.

Si vous n'êtes pas sûr d'acheter ou si vous avez d'autres questions, notre service à la clientèle sera également très heureux de vous fournir des conseils personnalisés.

Conclusion

Avec des testeurs d'équipement et d'installation, ils font l'objet d'un test pour les appareils électriques mobiles ou les installations électriques fixes conformément aux normes DIN VDE. Ainsi, vous pouvez régler la fonctionnalité et la sécurité électrique.
