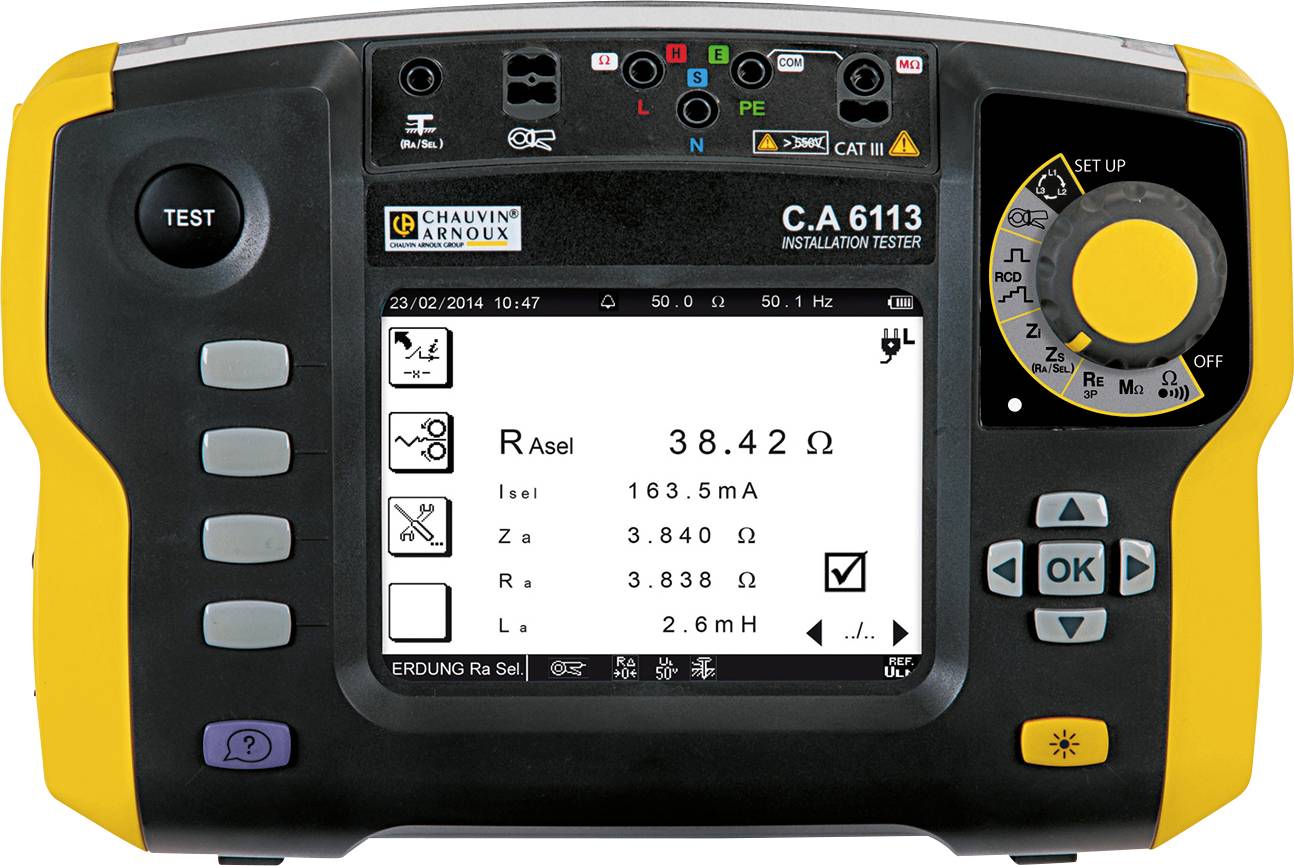

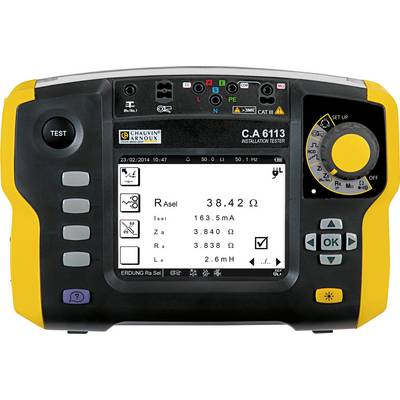

Chauvin Arnoux C.A 6113 Testeur d'installation Norme VDE 0100, 0105, 0413
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (1 415,83 € / unité(s))
1 415,83 €
HT
dont 0,71 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Contrôleur d'installations C.A 6113
- 17 fonctions en 1
- 600 V/Cat III
- Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Adapté aux systèmes : TT, TN ou IT
- Test de RCD / FI type AC, A, B
- Tableau de sauvegarde intégré
- Accu lithium-ion
Caractéristiques techniques
- Test de continuité / Mesure de résistance: puissance nominale / Plage de mesure / Résolution : > 200 mA / 39.99 seulement Ω / 0,01 Ω / ± (1,5 % de l'affichage + 2 digits)
- 12 mA / 39.99 seulement Ω et 399,9 Ω / 0,01 et 0,1 Ω / ± (1,5 % de l'affichage + 5 digits) avec signal acoustique
- Gamme de mesure / Resolution / Précision : 4 kΩ / 1 Ω / ±(1,5 % de l'affichage + 5 Digits)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ±(1,5 % de l'affichage + 2 digits)
- Mesure de la résistance d'isolation : tension nominale : Utest 50 / 100 / 250 / 500 / 1000 V DC
- Plage de mesure résolution / / précision : 0,01 MΩ jusqu'à 2 GΩ / 10 kΩ à 1 MΩ / ±(5 % de l'affichage + 3 digits)
- Courant de court-circuit : ≤ 3 mA

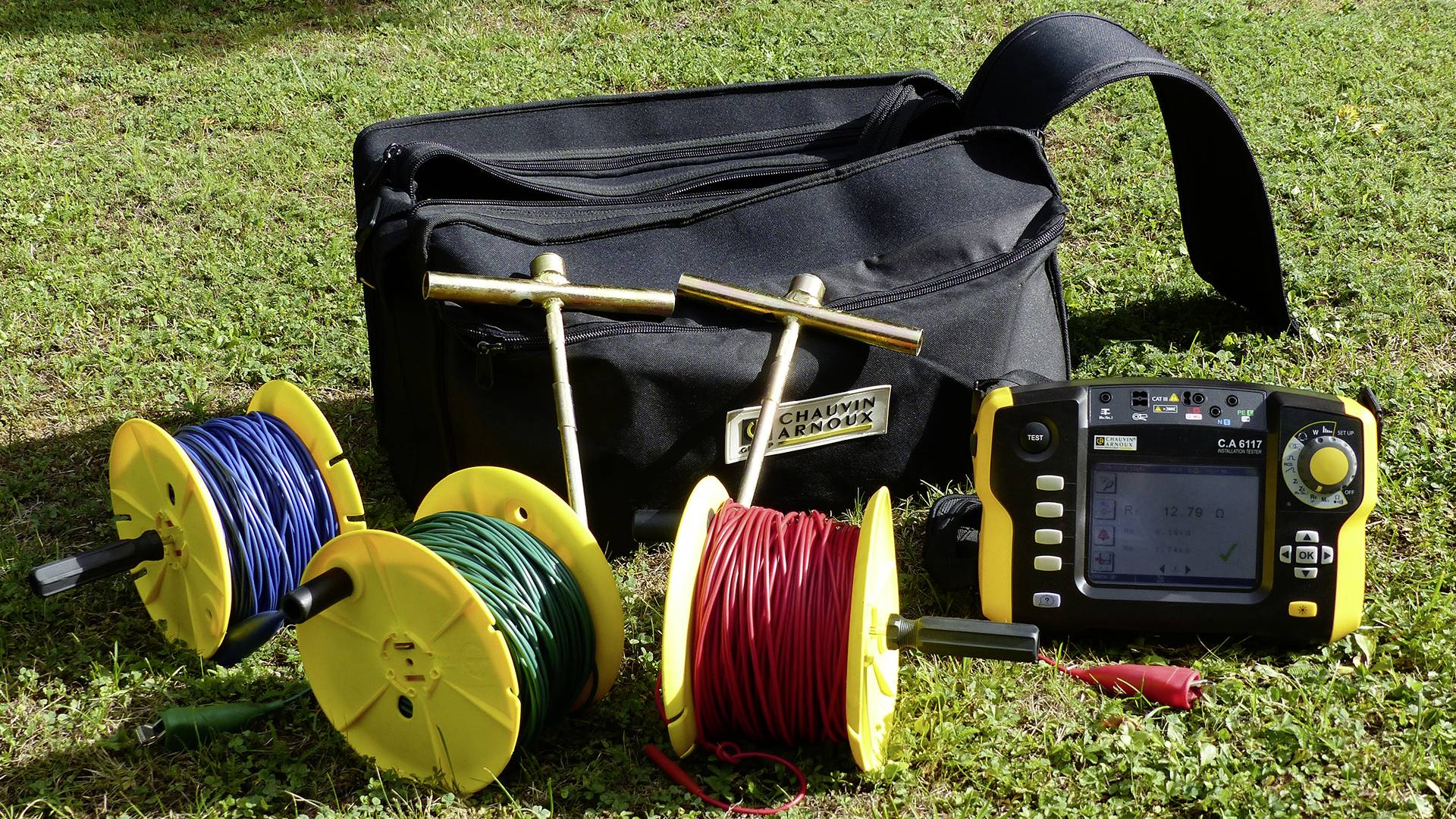

- Mesure de mise à la terre : 3 pôles Mesure de mise à la terre : 0,50 Ω à 40 Ω / 0,01 Ω / ±(2 % de l'affichage + 10 digits)
- 40 Ω à 15 kΩ / 0,1 Ω à 1 Ω / ±(2 % de l'affichage + 2 digits)
- Plage de mesure / résolution/ précision : 15 kΩ à 40 kΩ / 10 Ω / ±(10 % de l'affichage + 2 Digits)
- Autres données : résistance d'isolement RH& RS (jusqu'à 40 kΩ)
- Ufk : conforme à SEV 3569
- Mise à la terre sélective (1 sonde) : 0,20 Ω à 39.99 seulement Ω - 40 Ω à 399,9 Ω / 0,01 Ω - 0,1 Ω / ±(10 % de l'affichage +10 digits) Isel avec pince Mesure de l'impédance de boucle (Zs (L-PE) et Zi (L-N et L-L)) - test de mise à la terre sous tension (1 sonde) : mesure de mise à la terre en fonctionnement
- Tension de fonctionnement de l'installation / fréquence : 90 à 500 V / 15,8 à 17,5 Hz - 45 à 65 Hz
- Courant élevé avec résolution FI/RCD (TRIP) Zs (L-PE) & Zi (L-N / L.L)
- Plage de mesure / résolution / précision : courant de contrôle maximal : 7.5A
- (0,050) 0,100 Ω jusqu'à 0,5 Ω / 0,001 Ω / ± (10 % de l'affichage + 20 digits) 0,5 Ω à 3,999 Ω / 0,001 Ω / ± (5 % de l'affichage + 20 digits)
- 3,999 jusqu'à 39.99 seulement Ω / 0,01 Ω / ± (5 % de l'affichage + 2 digits)
- 39.99 seulement Ω à 399,99 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
- Sans déclenchement FI/RCD (NO TRIP) (uniquement Zs L-PE) test courant : 6 mA – 9 mA – 12 mA
- 0,20 Ω à 0,99 Ω / 0,01 Ω / ± (15 % de l'affichage + 10 digits)
- 1,00 à 0-1.99 Ω / 0,01 Ω / ± (15 % de l'affichage + 3 digits)
- 2,00 jusqu'à 39.99 seulement Ω / 0,01Ω / ± (10 % de l'affichage + 3 digits)
- 40.00 Ω à 399,9 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
- 400 à 3 999 Ω / 1 Ω / ± (5 % de l'affichage + 2 digits)
- Calcul courant court-circuit Ik (PFC (ZS)), I Sc PSCC (Zi) 0.1 A à 20 kA
- Tableau de sauvegarde de l'appareil : oui
- Chute de tension ΔU% (ZI) : -40 % jusqu'à +40%
- Autres fonctions : mesure de la part ohmique et inductive des impédances Zs et Zi
- Autres mesures : courant à l'aide d'une pince mapèremétrique C177/C177A: 5,0 mA à 199,9 A (C177A)
- Courant à l'aide d'une pince ampèremétrique MN77 : 0 à 55V AC/DC/DC et 15.8 à 500 Hz
- Tension : 0 à 550 V AC/DC / DC et 15,8 à 500 Hz
- Fréquence : de 10 à 500 Hz
- Ordre des phases du conducteur extérieur 20 à 500 V AC
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT III 600 V
CAT VI 300 V
- Interfaces
aucune
- Dim.
(l x H x P) 280 x 190 x 128 mm
- Poids
2.2 kg
IP53
- Gamme de mesure (VDE)
Résistance du conducteur de protection
résistance d'isolation
Courant de fuite de remplacement
Courant du conducteur de protection
Courant de contact
Tension
- Norme DIN
DIN IEC 60364
DIN EN 61557
- Type d'affichage
numérique (LCD)
- Largeur
280 mm
- Hauteur
190 mm
- Procédure de test
manuelle
- Alimentation électrique
alimentation à batterie
- Mémoire
non
- Type
C.A 6113
- Norme VDE
0100
0105
0413
- Profondeur
128 mm
- Alim.
Accu Li-ion 10,8 V/5.8 Ah
Documents et téléchargements
Fiche technique
Fiche technique 1270997 Chauvin Arnoux C.A 6113 Testeur d'installation Norme VDE 0100, 0105, 0413
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1270997 Chauvin Arnoux C.A 6113 Testeur d'installation Norme VDE 0100, 0105, 0413
Description
Testeur d'installation multifonction. Idéal pour sécuriser vos installations électroniques. Profitez de cet appareil multifonction puissant.
Modèle
- Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Technique de raccordement fiable et efficace.
- Adapté aux systèmes : TT, TN ou IT
- Test RCD / FI type A et AC
- Tableaux de sauvegarde pour une lecteur rapide des résultats sur l'appareil
- Un accu Li-Ion offrira une autonomie plus élevée à l'appareil
- Mesures : tension, courant, puissance, forme de l'onde et oscillations harmoniques
- Mesure de la chute de tension pour un bon dimensionnement de la coupe transversale
- Mesure de la boucle, résolution 1 mΩ
- Testeur d'installation multifonction 3 niveaux, 600V, cat III
- 17 fonctions sur un seul appareil.

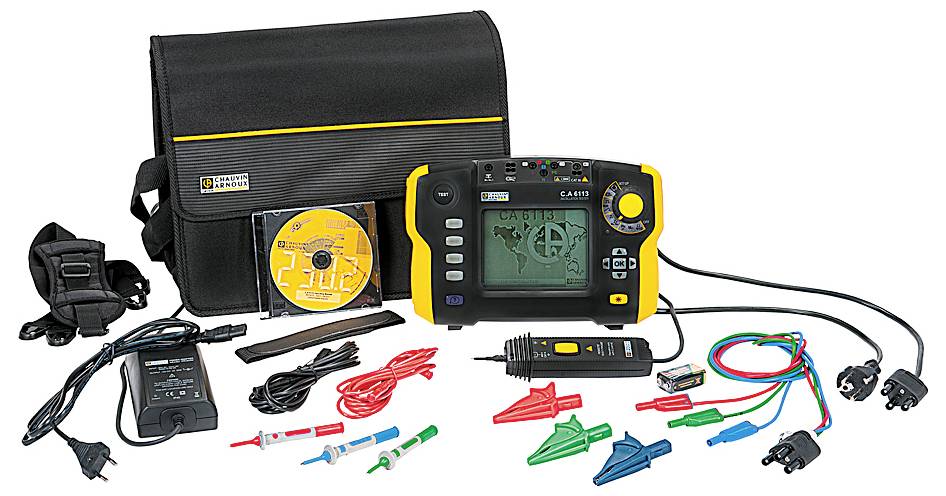

Contenu de la livraison
- 1 testeur d'installation avec étui de transport
- 1 adaptateur secteur / chargeur type 2
- Pack d'accus Li-Ion
- 1 câble USB A/B 180 m avec ferrite
- 1 câble de mesure 3 pôles avec 3 câbles de sécurité (Rouge, bleu et vert)
- 3 pointes de touche Ø 4 mm (rouge, bleu et vert)
- 3 pinces crocodiles (rouge, bleu et vert)
- 2 cordons de mesure de sécurité 3 m (coudé-droit rouge et noir)
- 1 câble secteur Euro 3 pôles
- 1 câble secteur Euro 2 pôles
- 1 sonde de télécommande
- Dragonne
- 1 film de protection pour écran (déjà posé)
- 1 sangle pour utilisation mains-libres (4 points)
- 1 Logiciel ICT pour l'exportation de données sur CD-ROM
- 6 mode d'emploi sur CD (1 par langue).
- 1 fiche technique de sécurité (20 langues)
- Logiciel Data View
