Name: Chauvin Arnoux C.A 6116N Kit testeur d'installation Norme VDE 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270859
Availability: BackOrder

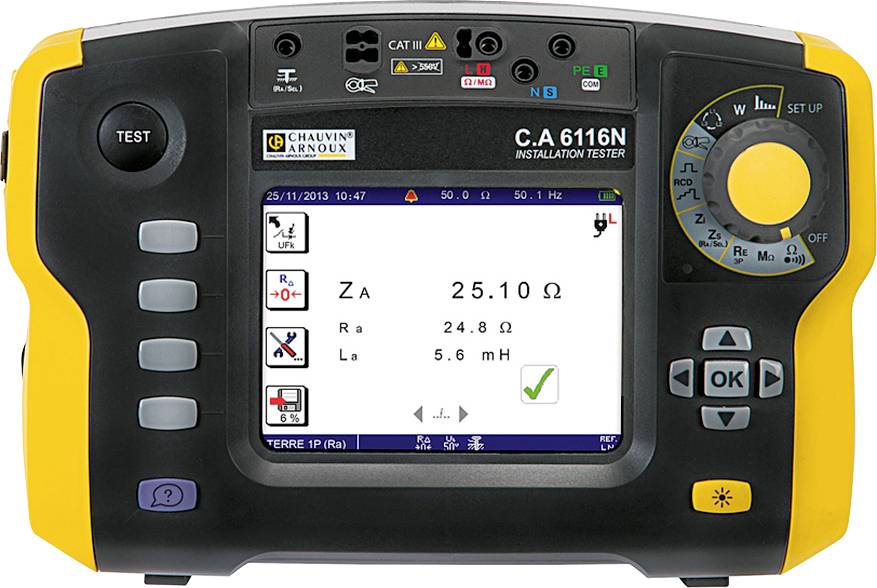

Testeur d'installation multifonction avec affichage numérique, indiquant une valeur de mesure de 25,1 ohms. Boutons de commande et molette de réglage sur le boîtier.

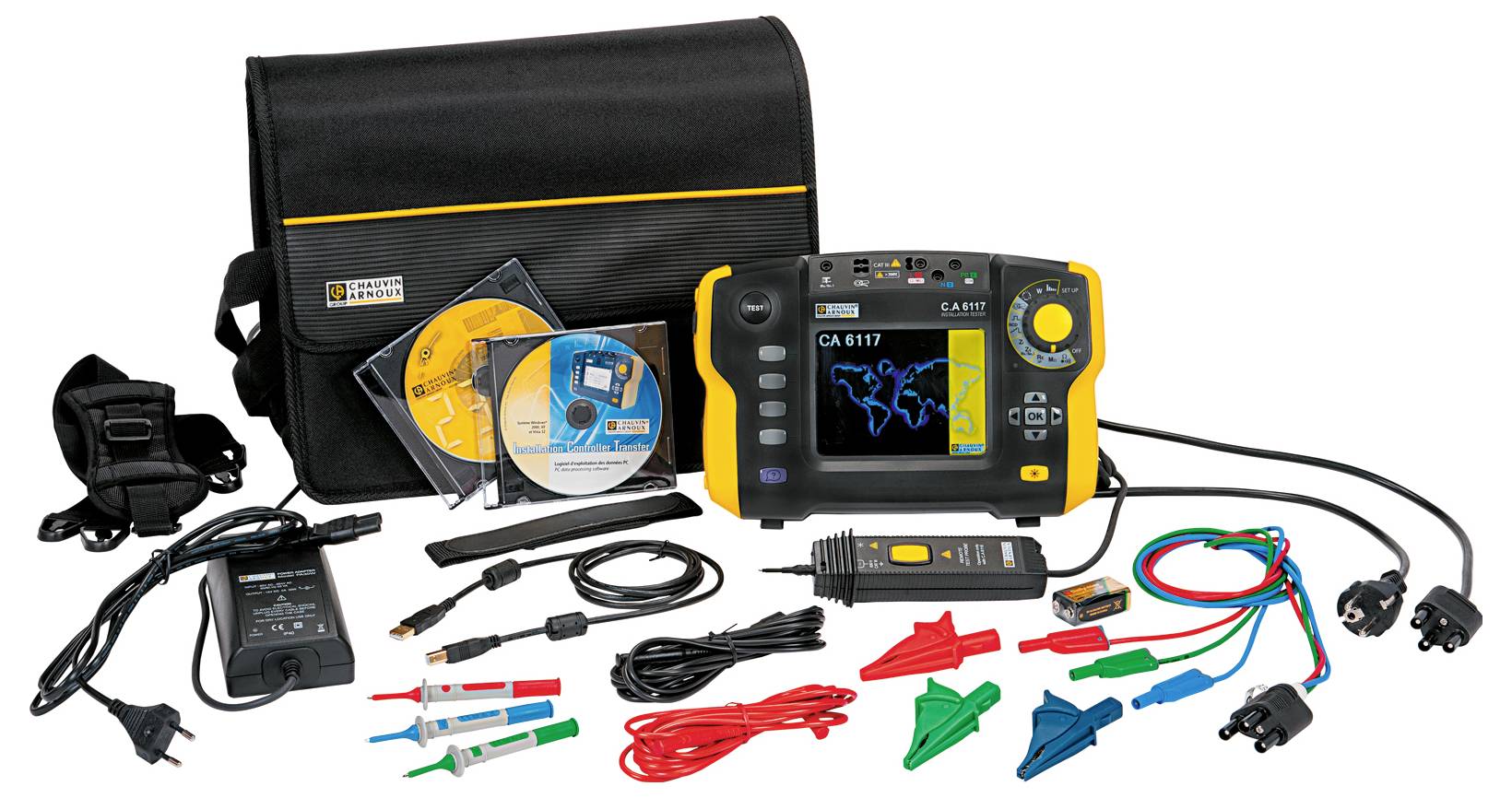

Appareil portable multifonction de mesure technique avec accessoires, câbles et sacoche de transport. Utilisé pour mesurer les paramètres électriques.

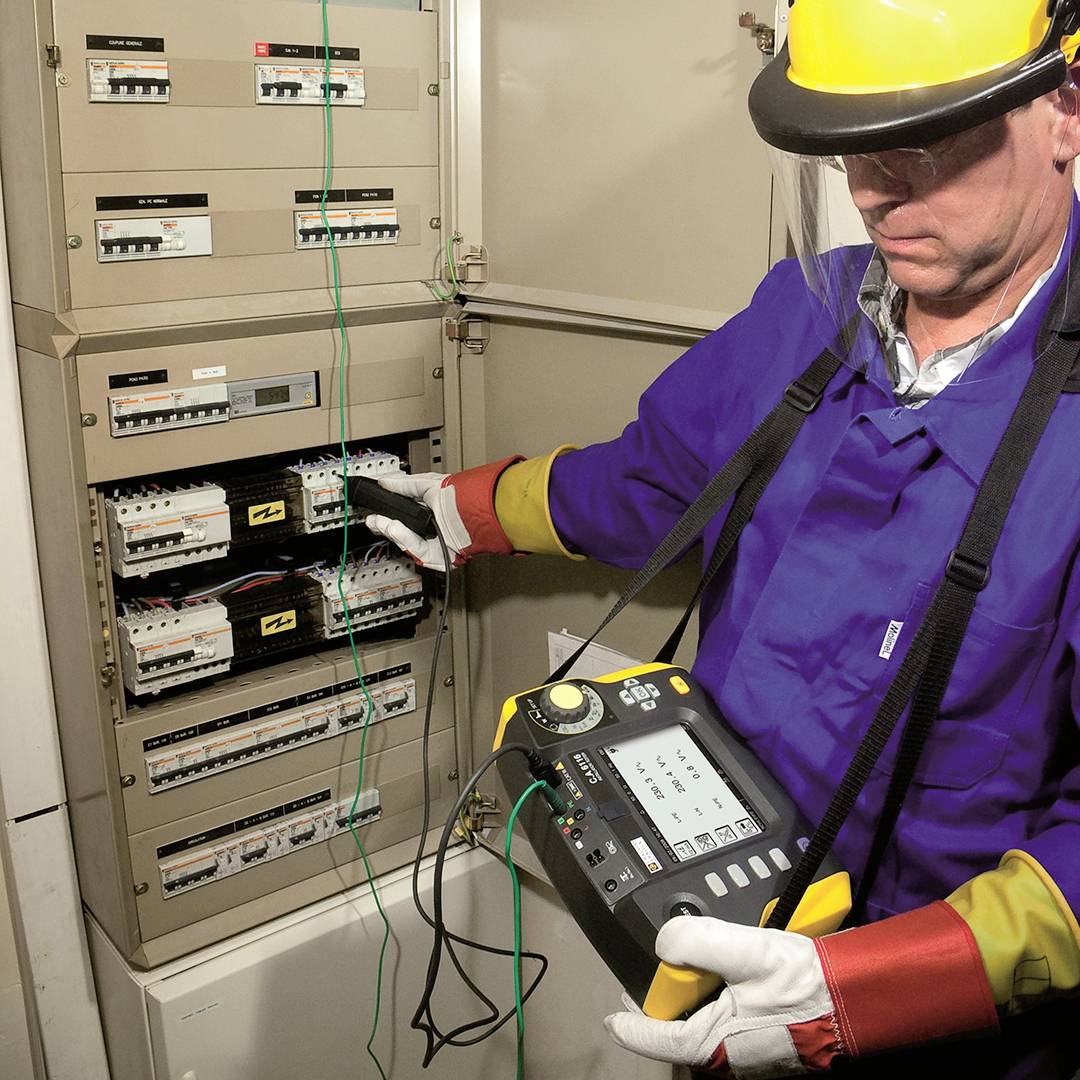

Un électricien portant un casque de protection et des gants vérifie un tableau électrique à l'aide d'un appareil de test dans une salle technique.

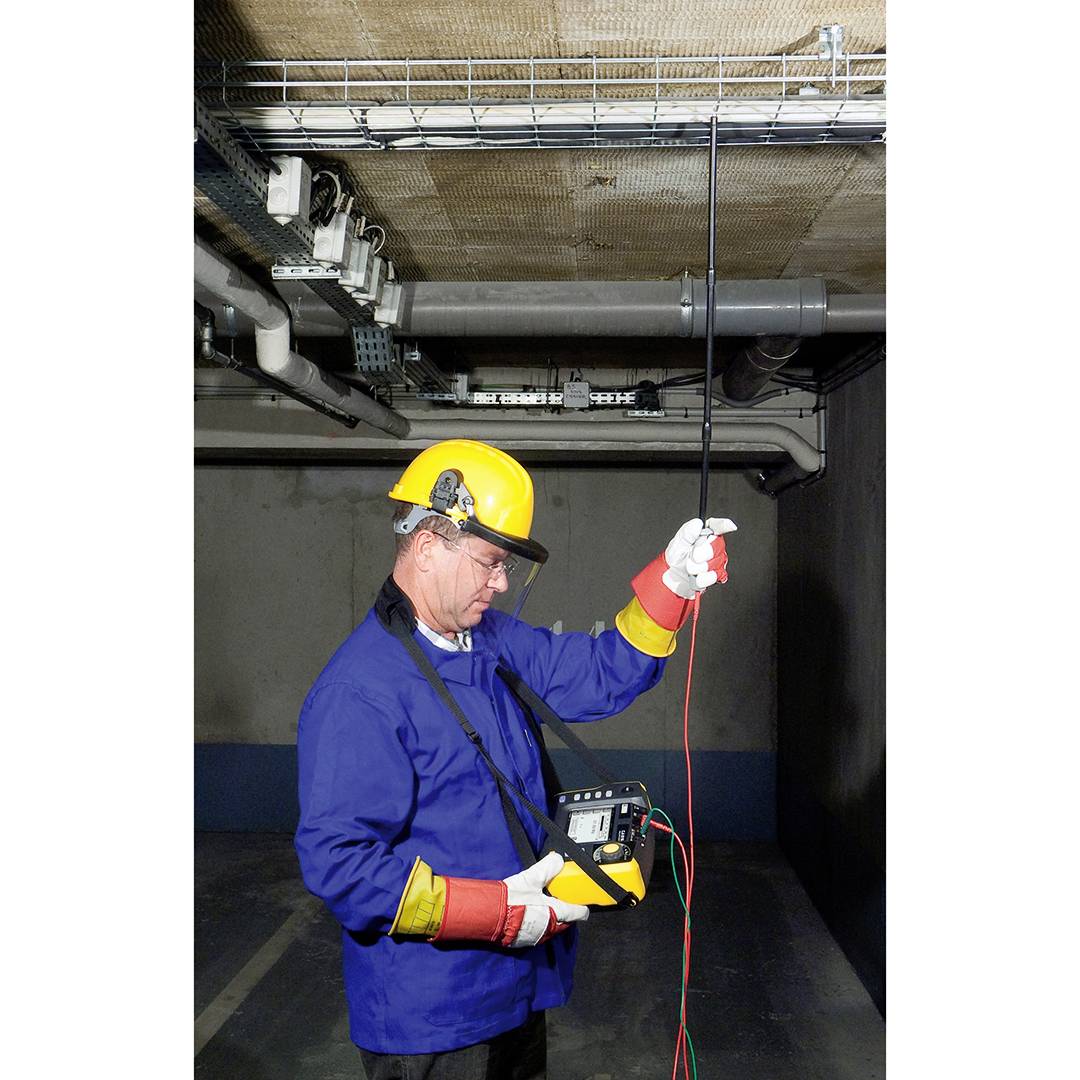

Un technicien en tenue de protection mesure les lignes électriques au plafond dans une zone de sous-sol à l'aide d'un appareil.

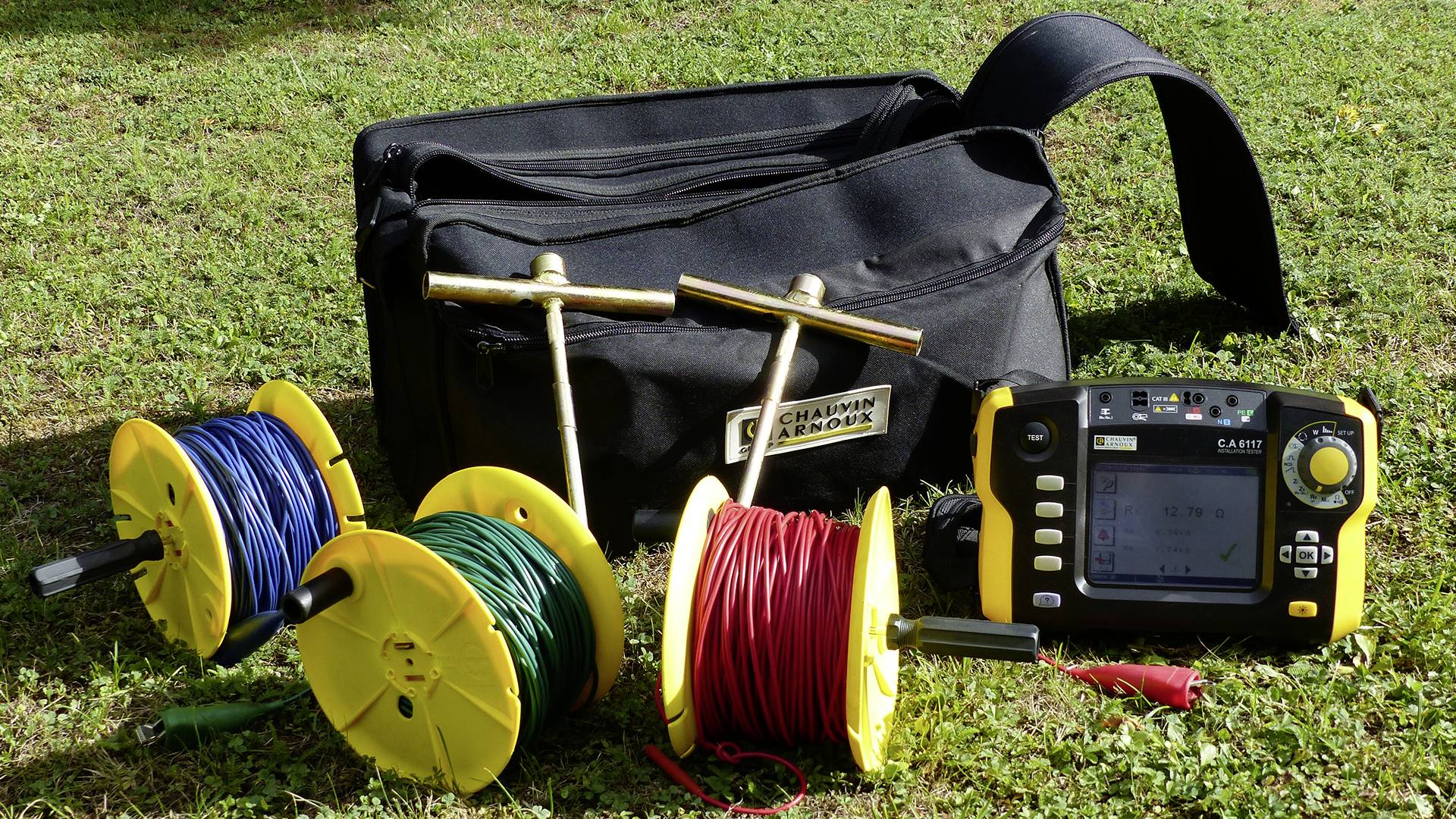

Une valise à outils noire, trois bobines de câbles multicolores et un appareil de mesure électronique sont posés sur une prairie.

1/5

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 17 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (2 299,00 € / unité(s))

2 299,00 €

Prix TTC

dont 0,85 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Testeur d'installation C.A 6116N

17 fonctions en 1
600 V/Cat III
Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
Adapté aux systèmes : TT, TN ou IT
Test de RCD / FI type AC, A, B
Tableau de sauvegarde intégré
Accu lithium-ion

Caractéristiques techniques

Test de continuité / Mesure de résistance: puissance nominale / Plage de mesure / Résolution : > 200 mA / 39.99 seulement Ω / 0,01 Ω / ± (1,5 % de l'affichage + 2 digits)
12 mA / 39.99 seulement Ω et 399,9 Ω / 0,01 et 0,1 Ω / ± (1,5 % de l'affichage + 5 digits) avec signal acoustique
Gamme de mesure / Resolution / Précision : 4 kΩ / 1 Ω / ±(1,5 % de l'affichage + 5 Digits)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ±(1,5 % de l'affichage + 2 digits)
Mesure de la résistance d'isolation : tension nominale : Utest 50 / 100 / 250 / 500 / 1000 V DC
Plage de mesure / résolution / précision : 0,01 MΩ jusqu'à 2 GΩ / 10 kΩ à 1 MΩ / ±(5 % de l'affichage + 3 digits)
Courant de court-circuit : ≤ 3 mA
Mesure de mise à la terre : Mesure de mise à la terre 3 pôles: 0,50 Ω à 40 Ω / 0,01 Ω / ±(2 % de l'affichage + 10 digits)
40 Ω à 15 kΩ / 0,1 Ω à 1 Ω / ±(2 % de l'affichage + 2 digits)
Plage de mesure / résolution/ précision : 15 kΩ à 40 kΩ / 10 Ω / ±(10 % de l'affichage + 2 Digits)
Autres données : résistance d'isolement RH& RS (jusqu'à 40 kΩ)
Ufk : conforme à SEV 3569
Mise à la terre sélective (1 sonde) : 0,20 Ω à 39.99 seulement Ω - 40 Ω à 399,9 Ω / 0,01 Ω - 0,1 Ω / ±(10 % de l'affichage +10 digits) (Isel avec pince
Mesure de l'impédance de boucle (Zs(L-PE) et Zi (L-N L-L) - Test de mise à la terre sous Tension 1 sonde : mesure à la terre en mode de fonctionnement
Tension de fonctionnement de l'installation / fréquence : 90 à 500 V / 15,8 à 17,5 Hz - 45 à 65 Hz
Courant élevé avec résolution FI/RCD (TRIP) Zs (L-PE) & Zi (L-N / L.L)
Plage de mesure / résolution / précision : courant de contrôle maximal : 7.5A
(0,050) 0,100 Ω jusqu'à 0,5 Ω / 0,001 Ω / ± (10 % de l'affichage + 20 digits)
0,5 Ω à 3,999 Ω / 0,001 Ω / ± (5 % de l'affichage + 20 digits)
3,999 jusqu'à 39.99 seulement Ω / 0,01 Ω / ± (5 % de l'affichage + 2 digits)
39.99 seulement Ω à 399,99 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
Sans déclenchement FI/RCD (NO TRIP) (uniquement Zs L-PE) test courant : 6 mA – 9 mA – 12 mA
0,20 Ω à 0,99 Ω / 0,01 Ω / ± (15 % de l'affichage + 10 digits)
1,00 à 0-1.99 Ω / 0,01 Ω / ± (15 % de l'affichage + 3 digits)
2,00 jusqu'à 39.99 seulement Ω / 0,01Ω / ± (10 % de l'affichage + 3 digits)
40.00 Ω à 399,9 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
400 à 3 999 Ω / 1 Ω / ± (5 % de l'affichage + 2 digits)
Calcul courant court-circuit Ik (PFC (ZS)), I Sc PSCC (Zi) 0.1 A à 20 kA
Tableau de sauvegarde de l'appareil : oui
Chute de tension ΔU% (ZI) : -40 % jusqu'à +40%
Autres fonctions : mesure de la part ohmique et inductive des impédances Zs et Zi
Test disjoncteur RCD/FI type B : tension de fonctionnement du système/fréquence : 90V à 275V / 15.8 Hz à 17.5 Hz et 45Hz jusqu'à 65 Hz
IΔn : Range/Impulsion 2x IΔn Impulsions 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA impulsions 4 IΔn; Durée : 150 ms à 4 x IΔn ou 300 ms à 2 x IΔn
Test de rampe : de 0,2 x IΔn jusqu'à 2,2 x IΔn
Test déclenchement : 2 x IΔn IΔN : ≤ 200 mA : 2,2 x 2 x IΔn, IΔN > 200 mA 1,1 x 2 x IΔn
Test déclenchement : 4 x IΔn IΔN : ≤ 100 mA : 2,2 x 4 IΔN
Autres mesures : courant à l'aide d'une pince mapèremétrique C177/C177A: 5,0 mA à 199,9 A (C177A)
Courant à l'aide d'une pince ampèremétrique MN77 : 0 à 55V AC/DC/DC et 15.8 à 500 Hz
Tension : 0 à 550 V AC/DC / DC et 15,8 à 500 Hz
Fréquence : de 10 à 500 Hz
Ordre des phases de 20 à 500 V AC
Uniphasé de 0 kW à 110 KW - Courant triphasé de 0 à 330 kW, affichage simultané de la forme de l'onde pour le courant et la tension.
Oscillations harmoniques : courant et tension / jusqu'au 50 ème ordre /THD-F/THD-R.

Type de produit: Kit testeur d'installation

: d'usine (sans certificat)

Catégorie de mesure: CAT III 600 V
CAT VI 300 V

Interfaces: USB

Dim.: (l x H x P) 280 x 190 x 128 mm

Poids: 2.2 kg

: IP53

Gamme de mesure (VDE): Résistance du conducteur de protection
résistance d'isolation
Courant de fuite de remplacement
Courant du conducteur de protection
Courant de contact
Tension

Norme DIN: DIN IEC 60364
DIN EN 61557

Type d'affichage: numérique (LCD)

Précision: 1.5 %

Largeur: 280 mm

Hauteur: 190 mm

Procédure de test: automatique

Alimentation électrique: alimentation à batterie

Mémoire (emplacements): 1000

Mémoire: oui

Type: C.A 6116N

Norme VDE: 0100
0105
0413

Profondeur: 128 mm

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1270859 Chauvin Arnoux C.A 6116N Kit testeur d'installation Norme VDE 0100, 0105, 0413

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1270859 Chauvin Arnoux C.A 6116N Kit testeur d'installation Norme VDE 0100, 0105, 0413

Description

Testeur d'installation multifonction. Idéal pour sécuriser vos installations électroniques. Profitez de cet appareil multifonction puissant.

Modèle

Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
Technique de raccordement fiable et efficace.
Adapté aux systèmes : TT, TN ou IT
Test de RCD / FI type AC, A
Tableaux de sauvegarde pour une lecteur rapide des résultats sur l'appareil
Un accu Li-Ion offrira une autonomie plus élevée à l'appareil
Mesures : tension, courant, puissance, forme de l'onde et oscillations harmoniques
Mesure de la chute de tension pour un bon dimensionnement de la coupe transversale
Mesure de la boucle, résolution 1 mΩ
Testeur d'installation multifonction 3 niveaux, 600V, cat III
17 fonctions sur un seul appareil.

Contenu de la livraison

Etui de transport
Adaptateur secteur et chargeur type 2
Pack d'accus Li-Ion
Câble USB A/B 180 m avec ferrite
Câble de mesure 3 pôles (Rouge, bleu, vert)
3 pointes de touche Ø 4 mm (rouge, bleu et vert)
3 pinces crocodiles (rouge, bleu et vert)
2 cordons de mesure de sécurité 3 m (coudé-droit rouge et noir)
Cordon secteur à trois pôles
Câble secteur Euro 2 pôles
Sonde de la télécommande
Dragonne
Film de protection pour écran déjà posé
Bandoulière pour utilisation mains-libres (4 points)
Logiciel ICT pour export des données sur CD-ROM
6 mode d'emploi sur CD (1 par langue).
Fiche technique de sécurité (20 langues)
Logiciel Data View
