Sonel MZC-304 F Testeur d'installation

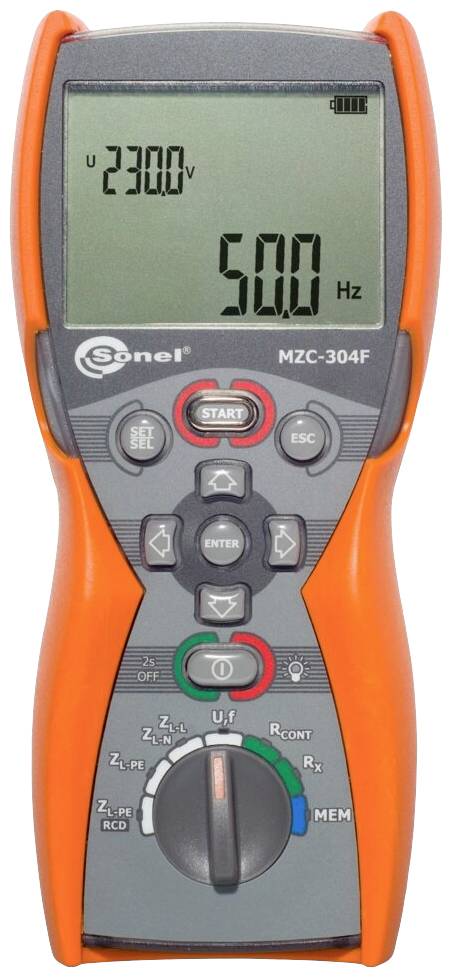

Un multimètre numérique affiche une tension de 230 V et une fréquence de 50,0 Hz. Il a un boîtier de couleur orange.

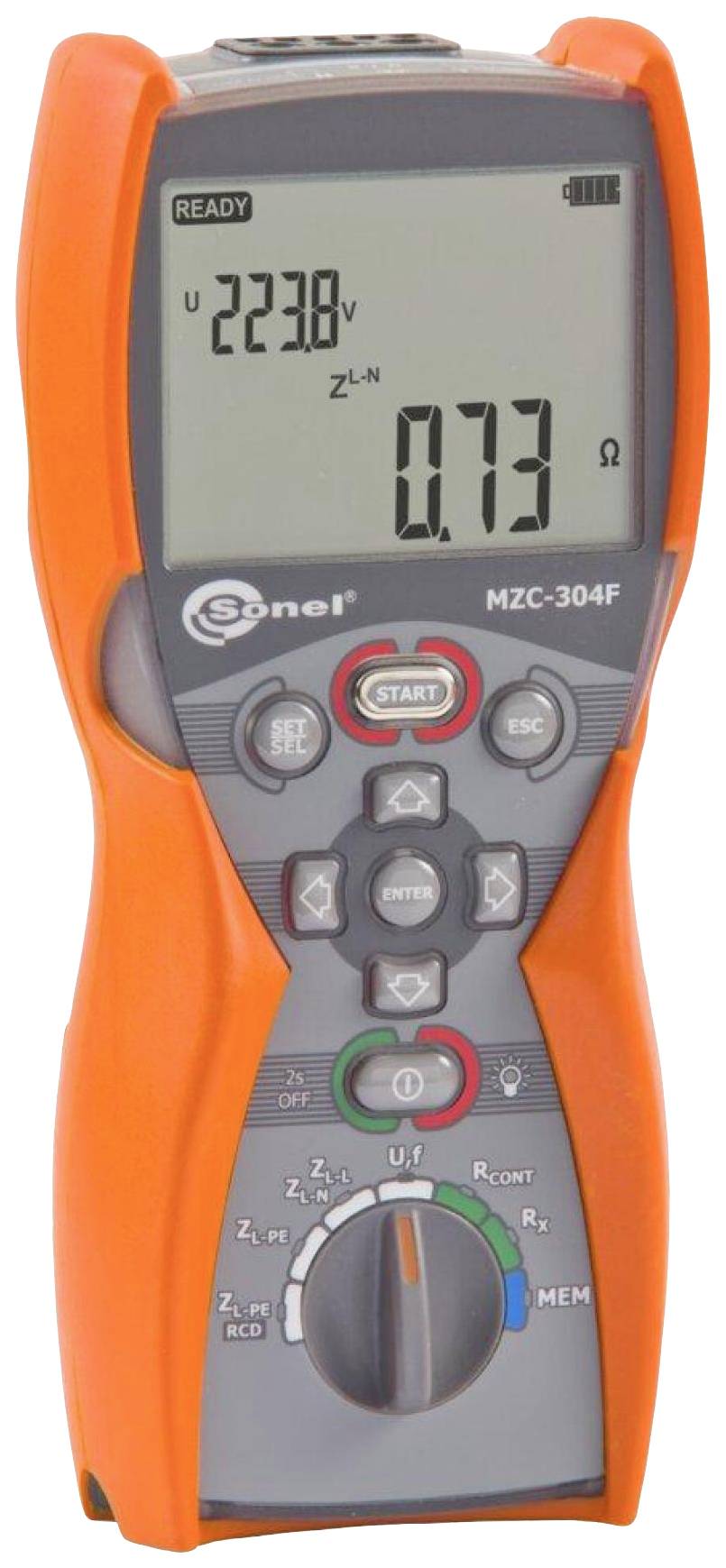

Un appareil de mesure avec un affichage numérique, indiquant une tension de '2238 V' et une résistance de '0,73 Ω'. Boîtier orange avec plusieurs éléments de commande.

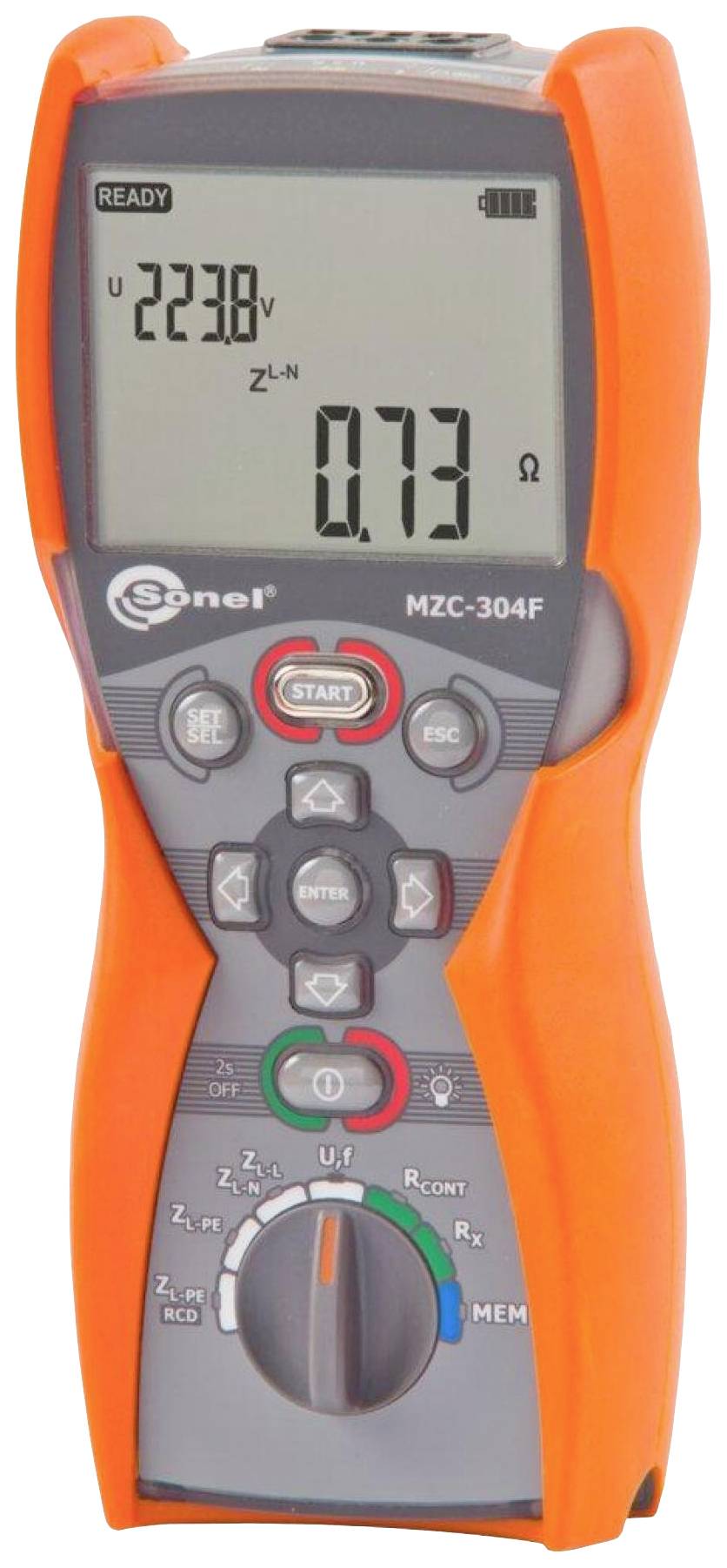

Un appareil électrique orange servant à mesurer la tension (223,8 V) et la résistance (0,73 ohm), doté de divers éléments de commande.

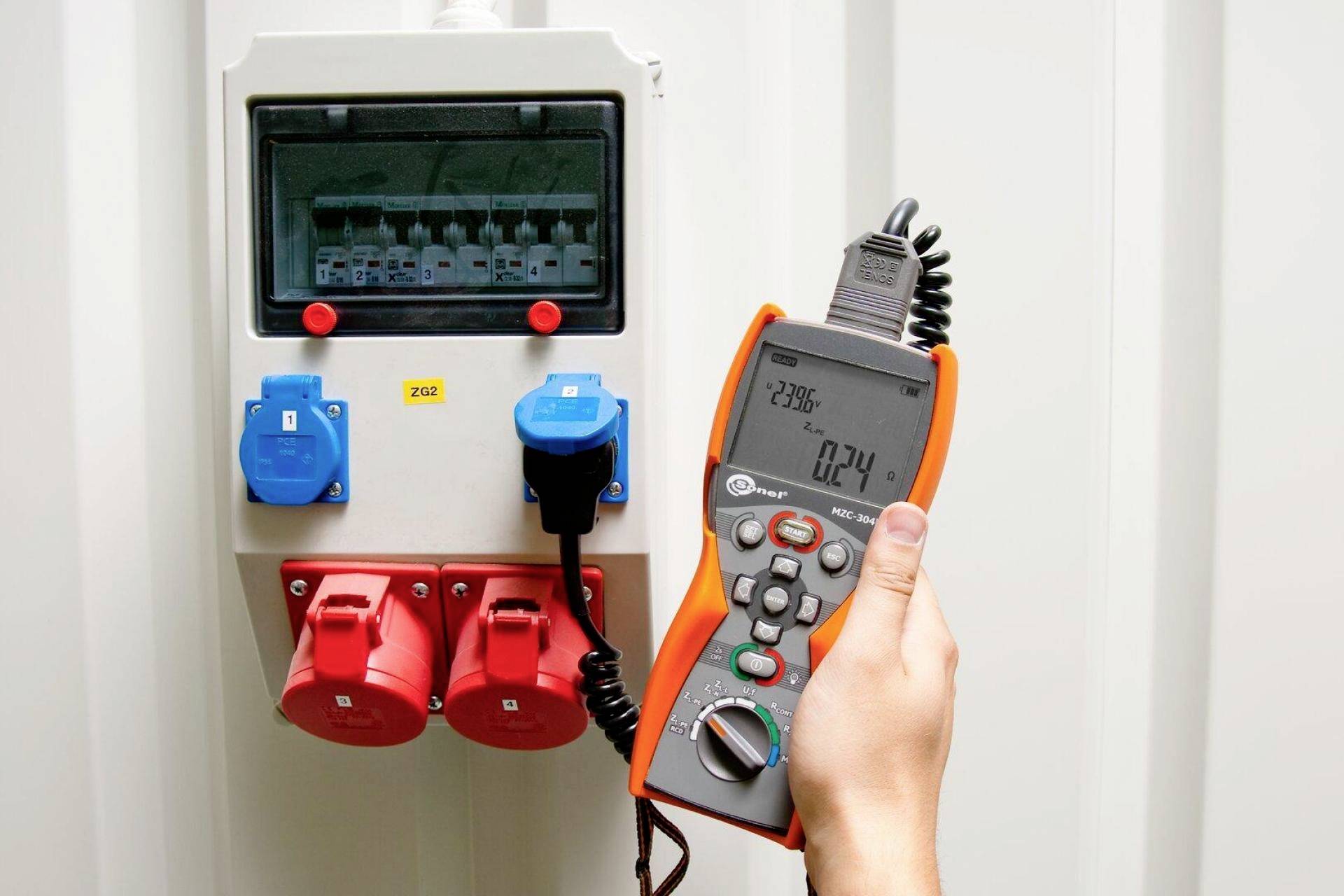

Une personne tient un appareil de mesure près d'un tableau électrique avec des connexions enfichables rouges et bleues. L'appareil affiche des valeurs de mesure.
1/4
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 20 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (825,00 € / unité(s))
825,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,50 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Appareil de mesure d'impédance de boucle MZC-304 F

  • Mesure de l'impédance de boucle avec une résolution de 0,01 Ω
  • Mesure de l'impédance de boucle dans les réseaux avec interrupteur FI ≥30 ma avec une résolution de 0,01 Ω (180 à 270 V)
  • Mesures sur réseaux 220/380 V, 230 V/400 V, 240/415 V (plage 180 à 460 V)
  • Plage de tension de fonctionnement : 180 à 270 V (pour ZL-PE et ZL-N) et 180 à 460 V (pour ZL-L)
  • Max. Courant de test : 7,6 A pour 230 V (3x10 ms), 13,3 A pour 400 V (3x10 ms)
  • Détermination du courant de court-circuit IK
  • Mesure avec conducteurs L et N remplacés
  • Mesure de la résistance (RS) et du réacteur ( XS)
  • Mesure basse tension - mesure de continuité

Caractéristiques techniques

  • Tension
  • Gamme de mesure : 0 à 500 V
  • Résolution : à partir de 0,1 V.
  • Précision : 2 %
  • Impédance de boucle de court-circuit
  • Méthode à 2 conducteurs mesure avec courant standard (max. 13.3 A)
  • Plage de mesure : 0.13 - 1999 Ω
  • Résolution : à partir de 0.01 Ω
  • Précision: 5 %
  • Méthode à 2 conducteurs mesure sans résolution FI
  • Plage de mesure : 0.5 Ω - 1999 Ω
  • Résolution : à partir de 0.01 Ω
  • Précision : à partir de 6 %
  • Indicateur de courant de court-circuit
  • Méthode à 2 conducteurs mesure avec courant standard (max. 13.3 A)
  • Plage d'affichage : 1.110 - 9999 A.
  • Résolution : à partir de 0,001 A.
  • Méthode à 2 conducteurs mesure sans résolution FI
  • Plage d'affichage : 1.110 - 9999 A.
  • Résolution : à partir de 0,001 A.
  • Mesure de continuité des conducteurs de mise à la terre et de compensation de potentiel avec courant 200 ma
  • Plage de mesure : 0,12 à 400 Ω
  • Résolution : à partir de 0.01 Ω
  • Précision : 2 %
  • Mesure de la résistance avec courant faible
  • Plage de mesure : 0.0 à 1999 Ω
  • Résolution : à partir de 0.1 Ω
  • Précision : 3 %
Type de produit

Testeur d'installation

d'usine (avec certificat)

Catégorie de mesure

CAT IV 300 V

CAT III 600 V

Interfaces

USB

Dim.

(L x l x H) 61 x 102 x 220 mm

Poids

800 g

IP67

Gamme de mesure (VDE)

Impédance de boucle

Tension

Courant

Fréquence

Résistance

Norme DIN

DIN EN 61557

Type d'affichage

numérique (LCD)

Précision

5 %

Largeur

102 mm

Hauteur

220 mm

Longueur

61 mm

Alimentation électrique

alimentation à batterie

Mémoire (emplacements)

990

Mémoire

oui

Type

MZC-304 F

Spécificités

test RCD/FI

Documents et téléchargements

Fiche technique

Fiche technique 3059137 Sonel MZC-304 F Testeur d'installation

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3059137 Sonel MZC-304 F Testeur d'installation

Description

L'appareil de mesure de l'impédance de boucle MZC-304 de Sonel effectue la mesure de ZL-PE, ZL-N et ZL-L dans les réseaux électriques 230 ou 400 V. Le courant de test varie en fonction de la tension d'alimentation entre 7,6 A et 13,3 A. Une mesure de l'impédance ZL-PE est également possible sans déclenchement du RCD. Les tests peuvent être effectués à l'aide de cordons de mesure et de l'adaptateur de mise à la terre UNI. De nombreux accessoires vous permettent d'effectuer des mesures également dans les réseaux triphasés. D'autres mesures (tension AC, fréquence ou résistance du conducteur) sont transmises sans fil au PC via un adaptateur OR-1. L'appareil est conçu pour le personnel qui effectue des mesures dans des maisons unifamiliales, des bureaux, des installations industrielles et de tous les autres sites avec une installation basse tension. En outre, l'appareil de mesure est destiné au personnel de maintenance dans les objets où les courants de court-circuit atteignent 4,4 kA (mesures selon en 61557). Le MZC-304F est également l'outil idéal pour tester les circuits dans lesquels un dispositif de protection supplémentaire est utilisé sous forme de disjoncteurs à courant résiduel.

Ce texte a été traduit par une machine.

Modèle

  • Électrode de contact - test de la bonne connexion des conducteurs PE
  • Mesure de tension 0 à 500 V AC
  • Mesure de fréquence 45 à 65 Hz
  • Mémoire pour 990 résultats, connexion Bluetooth avec le PC
  • Alimentation de la batterie (4 x LR14) ou alimentation de la batterie (4 x NiMH)

Contenu de la livraison

  • Adaptateur WS-05 avec fiche coudée UNI-Schuko
  • Sonde de pointe 1 kV (prise banane) 1x rouge, 1x bleu
  • Pince crocodile 1 kV 20 A, jaune
  • Câble de test 1.2 m (fiches banane) 1x rouge, 1x bleu, 1x jaune
  • Sangle de transport M-1 pour l'appareil
  • Crochet en plastique (pour suspendre l'appareil de mesure)
  • Étui M-6
  • 4 piles LR6 1,5 V
  • Certificat d’étalonnage initial
