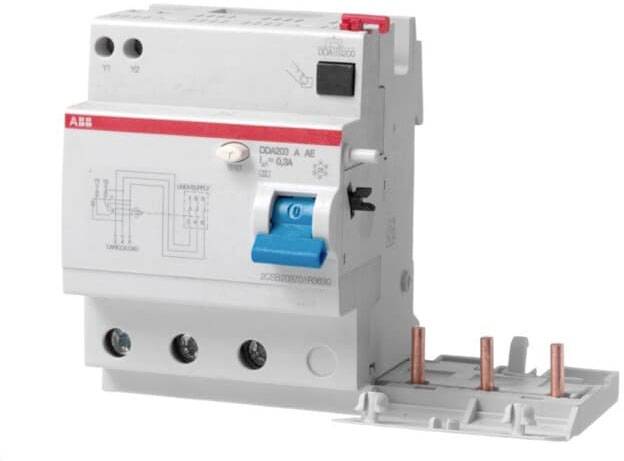

ABB 2CSB203701R1630 DDA203 A-63/0,03 AE Bloc différentiel A 3 pôles 63 A 0.03 A 400 V

Le bloc FI (RHU) est conçu pour un montage sur le côté client avec des distributeurs automatiques de la série S200. Les combinaisons FI/LS (RCBOs) qui en résultent offrent une protection des personnes et des biens ainsi qu'une protection contre les incendies à allumage électrique conformément aux normes DIN VDE 0100-410 et DIN VDE 0100-530. Ils garantissent la protection des circuits 1P+N, 2P, 3P, 3P+N ou 4P contre les surcharges et les courants de court-circuit, la protection contre les courants alternatifs sinusoïdaux et les courants pulsataux avec un courant de défaut continu lisse jusqu'à 6 ma contre la terre. Ainsi qu'une protection contre les erreurs (protection en cas de contact indirect), une protection supplémentaire (avec IΔn ≤ 30 ma) et une protection contre les incendies (avec I∆n ≤ 300 ma). Ils sont conformes à la norme IEC/en 61009 annexe G. Les domaines d'application sont les applications commerciales et industrielles. Le bloc FI est fourni avec deux bornes supplémentaires qui sont utilisées dans les circuits d'arrêt d'urgence pour ouvrir à distance en sécurité positive. Un circuit de commande à distance doit être raccordé à ces bornes lorsque les boutons avec contacts NF sont branchés en série. Il est important de noter qu'un DDA200 AE ne peut pas surveiller le même circuit et qu'un circuit d'ARRÊT d'urgence est nécessaire pour chaque DDA200 AE. Le DDA200 AE doit être alimenté par le haut. En cas de montage sur les machines à fusibles S200 P, les caractéristiques du chalumeau sont conformes à la norme IEC 60947-1
