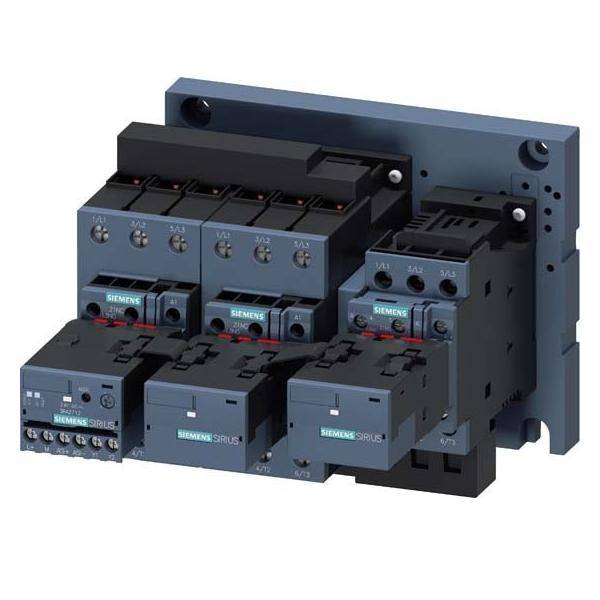

Name: Association de contacteurs étoile-triangle Siemens 3RA2434-8XH32-1NB3 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1745863
Availability: BackOrder

Contacteur tripolaire avec différentes possibilités de raccordement, principalement utilisé pour la commande de moteurs électriques dans des applications industrielles.

Une personne coupe un morceau de bois sur une scie circulaire. Des copeaux de bois volent tandis que la scie tranche le bois.

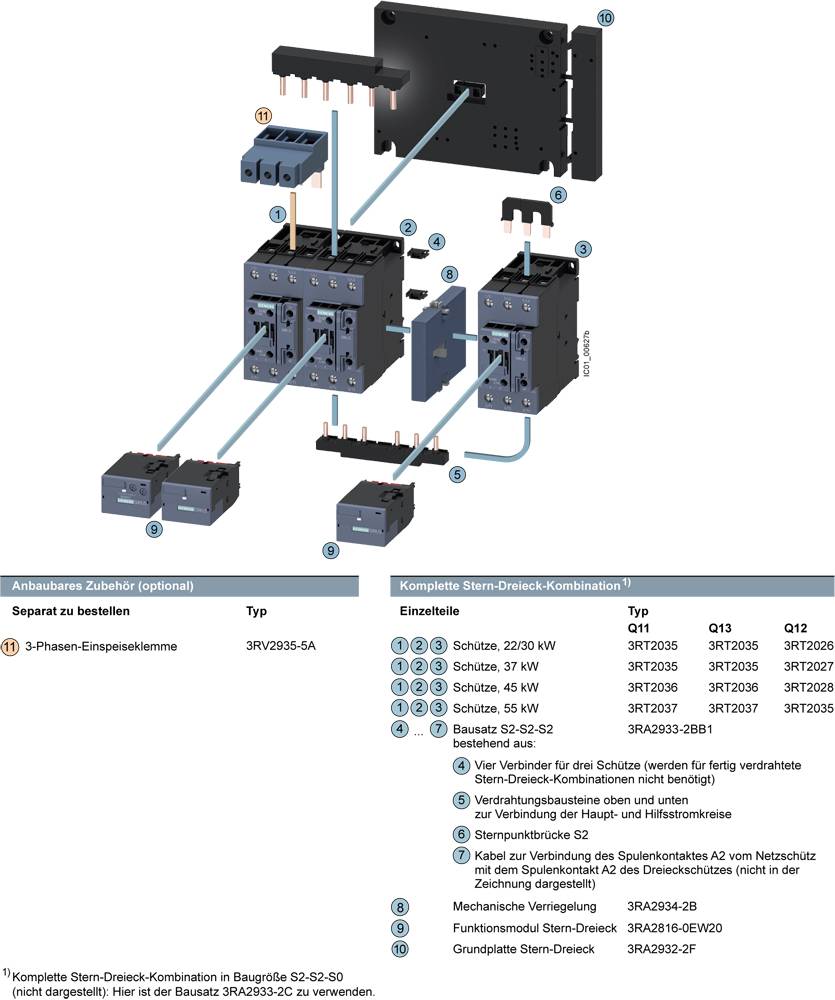

Le diagramme présente les composants électriques et leurs connexions. Produits principaux : dispositif de base et bornes d'alimentation triphasées. Divers dispositifs de commutation sont mis en évidence.

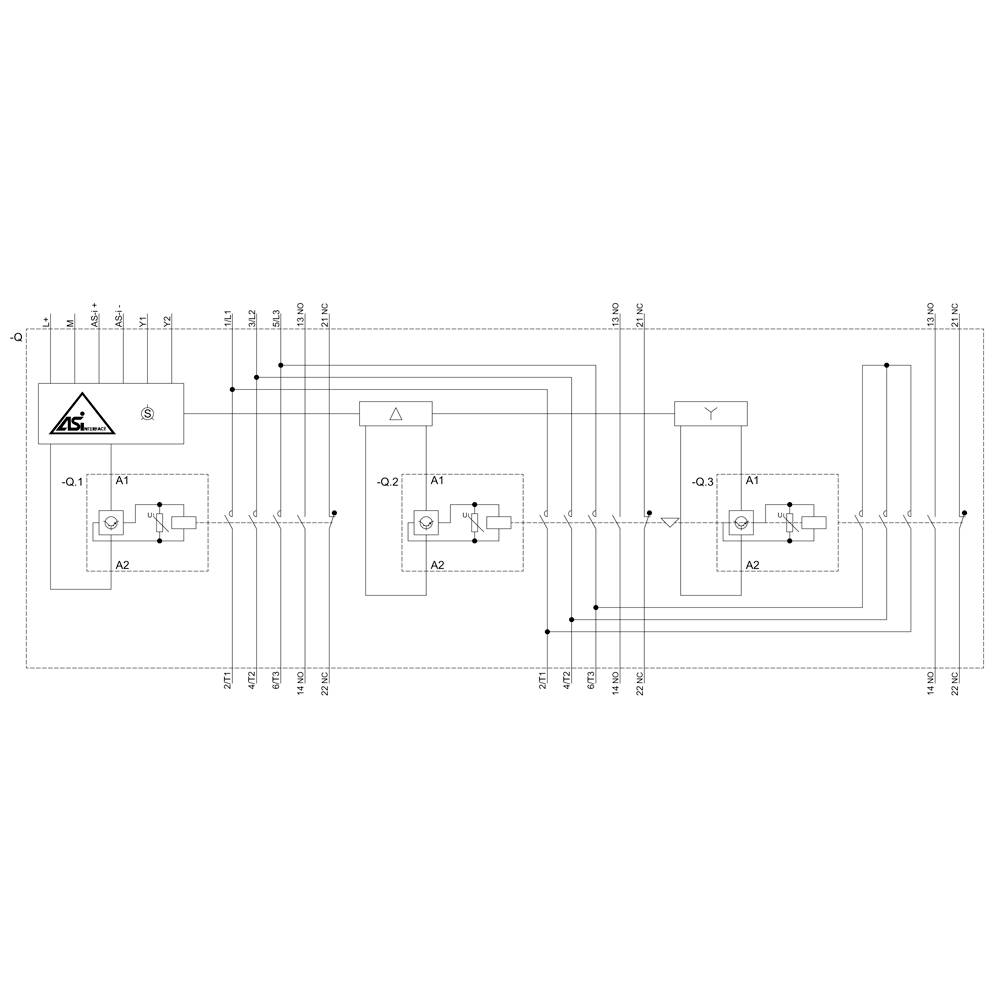

Schéma de câblage d'un système électrique avec des interrupteurs, des relais et des connexions de lignes. Les configurations delta et étoile sont marquées.

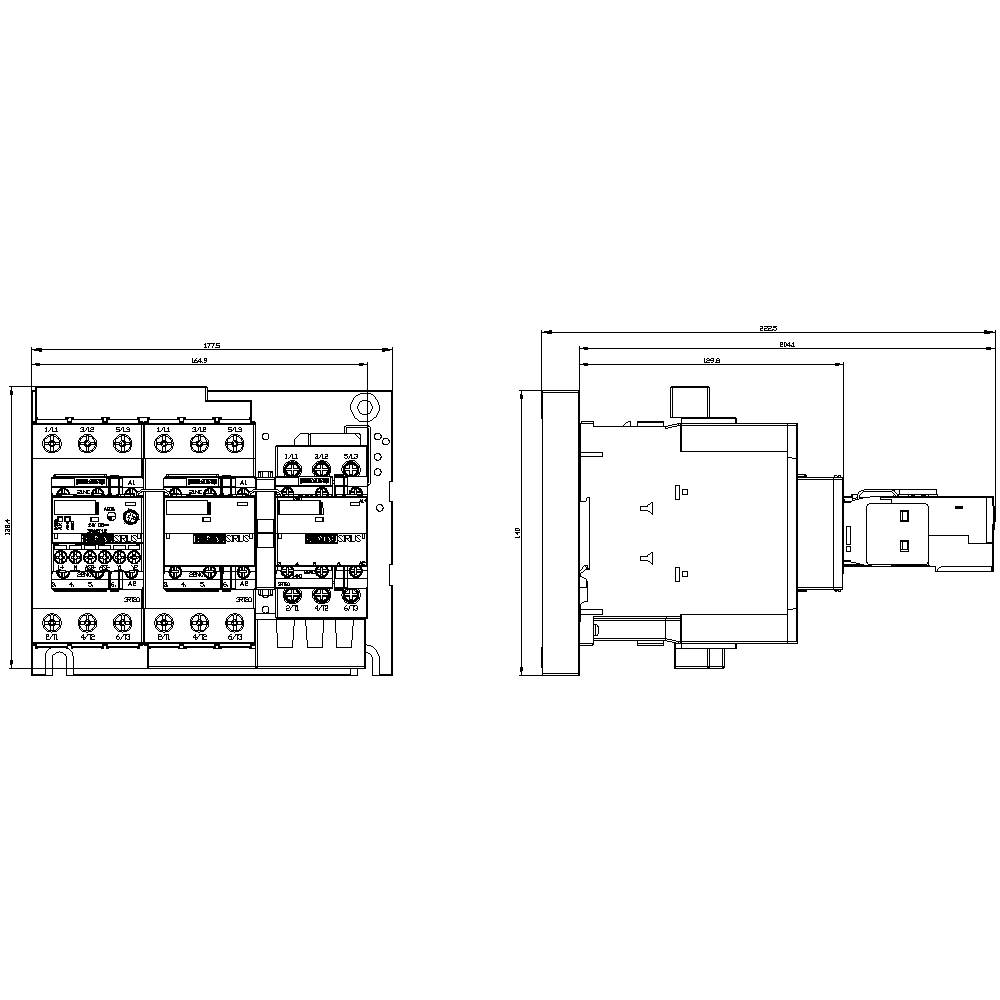

Dessin technique d'un interrupteur électrique avec dimensions, vue de dessus à gauche et vue latérale à droite. Comprend des détails de raccordement.

1/5

Photo non contractuelle

Type de produit

Combinaison étoile triangle

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Connexion

raccord à vis

Type

3RA2434-8XH32-1NB3

Fiche technique (PDF)

Livraison avant le mer. 4 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (990,83 € / unité(s))

990,83 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Association de contacteurs étoile-triangle 3RA2434-8XH32-1NB3 Siemens

Nos services :

Caractéristiques techniques

Type de tension : AC/DC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 35 mm²

Type de produit: Combinaison étoile triangle

Type: 3RA2434-8XH32-1NB3

Dimensions: S2

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Tension nominale: 690 V/AC

Tension de contact (max.): 690 V/AC

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 177.5 mm

Hauteur: 142 mm

Profondeur: 223 mm

Dim.: (l x H x P) 177.5 x 142 x 223 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Star-delta contactor

: 22 kW

: 3

: 0

: 65 A

: IP20

: Screw connection

: AC/DC

: Other

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Puissance

Nombre de pôles

Type de produit

Tension nominale

Association de contacteurs étoile-triangle Siemens 3RA2415-8XE31-1BB4 3 NO (T) 1 pc(s) Piece

Code produit :1741648

Livraison avant le mer. 4 novembre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

407,50 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XE31-2BB4 3 NO (T) 1 pc(s) Single

Code produit :1741649

Livraison avant le mer. 4 novembre

Conrad Electronic

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

407,50 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-1AB0 3 NO (T) 1 pc(s)

Code produit :1741650

Livraison avant le mar. 20 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-1AF0 3 NO (T) 1 pc(s)

Code produit :1741651

Livraison avant le mar. 20 octobre

Conrad Electronic

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-1AP0 3 NO (T) 1 pc(s)

Code produit :1741652

Livraison avant le ven. 16 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-1BB4 3 NO (T) 1 pc(s)

Code produit :1741653

Livraison avant le ven. 16 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

320,83 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-2AB0 3 NO (T) 1 pc(s)

Code produit :1741654

Livraison avant le mar. 20 octobre

Conrad Electronic

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-2AF0 3 NO (T) 1 pc(s)

Code produit :1741655

Livraison avant le mar. 20 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-2AP0 3 NO (T) 1 pc(s) Piece

Code produit :1741656

Livraison avant le ven. 16 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Association de contacteurs étoile-triangle Siemens 3RA2415-8XF31-2BB4 3 NO (T) 1 pc(s)

Code produit :1741657

Livraison avant le ven. 16 octobre

Conrad Electronic

5.5 kW

3 pôles

Combinaison étoile triangle

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

320,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1745863 Association de contacteurs étoile-triangle Siemens 3RA2434-8XH32-1NB3 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745863 Association de contacteurs étoile-triangle Siemens 3RA2434-8XH32-1NB3 3 NO (T) 1 pc(s)

Description

Combinaison étroile triangle AS-i : 22, AC-3, kW/400 V, DC 24 V 3 pôles, taille S2 raccordement à vis de verrouillage électrique et mécanique 3 S + 3 O intégré Combinaison étroile triangle SIRIUS 3RA24 pour le démarrage des moteurs asynchrones triphasés. La combinaison étroile triangle 3RA24 est une combinaison de trois prémonté et testé en usine 3RT2 déjà câblées ainsi que de verrouillage mécanique et électrique. De plus, fourni avec le module de fonction logique de commande et réglage de l'heure remplace le câblage complet dans le circuit de commande. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. La Stern-Dreick combinaisons 3RA24 sont avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Variantes sont également pour la connexion à un IO-Link ou interface AS. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons étoile-triangle 3RA24 sans fil de la technologie éprouvée de la série 3RA14. Simple, efficace, toujours à jour - le système SIRIUS.
