Name: BALLUFF Capteur de lumière BOS Q08M-PS-KD21-S49 BOS024R 1 pc(s)
Brand: BALLUFF
SKU: 3416751
Availability: BackOrder

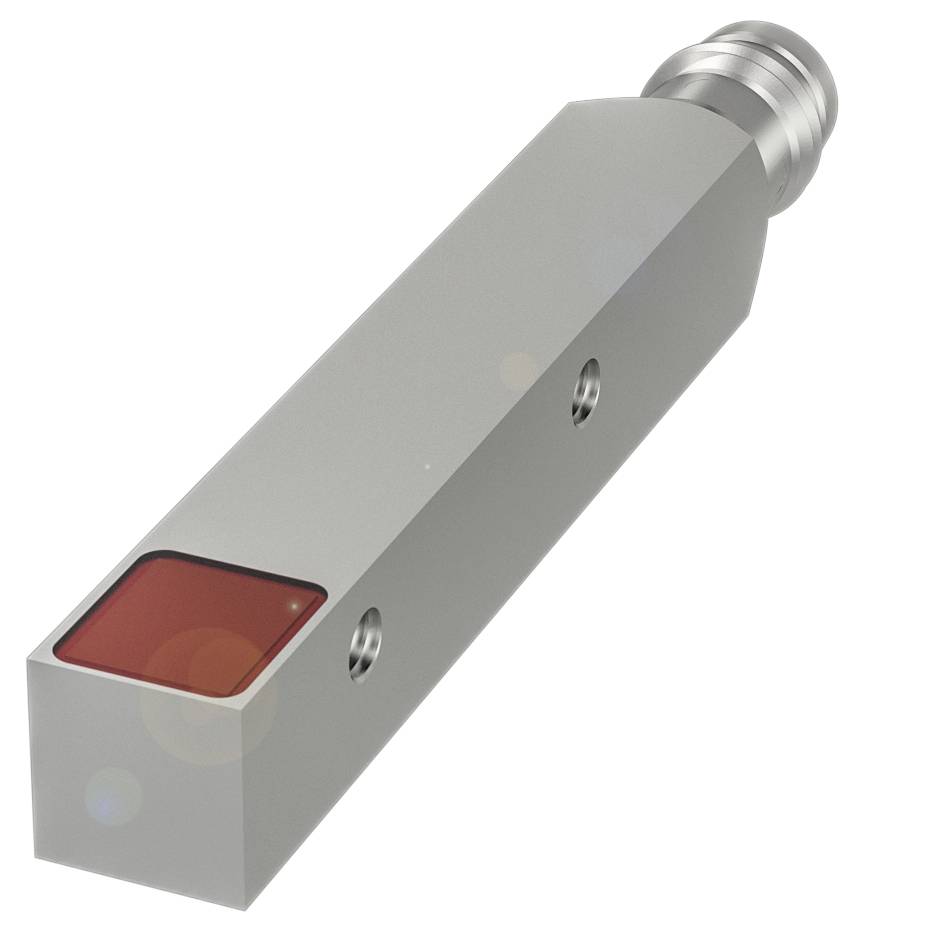

Un capteur métallique rectangulaire avec une fenêtre de capteur lumineux rouge sur la face avant, adapté aux applications industrielles.

Photo non contractuelle

Type de produit

Capteur de lumière

Branchement

câble avec connecteur M8 3 pins

Type

BOS Q08M-PS-KD21-S49

Tension de fonctionnement

24 V/DC

Type de contact

1 NO (T)

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 25 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (133,33 € / unité(s))

133,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Capteurs lumineux carrés Balluff BOS024R avec différents types de lumière

Dimensions : 8 x 59 x 8 mm
Série : Q08M
Interface : PNP N/O (NO)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, énergétique

Caractéristiques techniques

Caractéristiques principales :dimensions : 8 x 59 x 8 mm
Surface active, matériau : PMMA
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série : Q08M
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, énergétique
Matériau du boîtier : zinc, moulé sous pression, nickelé
Type de lumière : lumière rouge LED
Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
Portée : 1...30 mm
Interface : PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : 8 x 59 x 8 mm
Fixation : vis M3
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt max. : 20 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,5 μF
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 500 Hz
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation nominale SN : 30 mm
MTTF (40 °C) : 997.4 a
Surface active, matériau : PMMA
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : zinc, moulé sous pression, nickelé
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6|demi-sinus, 100 gn, 2 ms, 3x8000
En 60068-2-6, vibration : 10...55 Hz, amplitude 1 mm, 3x30|min|10...2000 Hz, amplitude 1 mm, 30|gn, 3x5 h
Indice de protection : IP67
Température ambiante : -5...55 °C.
Portée : 1...30 mm
Contacts, protection de surface : dorés
Protection de surface : nickelée
Série : Q08M
Forme : parallélépipède|raccord 90°
Affichage : zone limite - LED jaune, clignote/LED jaune : réception de la lumière
Câble de coupure toff max. : 1 ms.
Enclenchement sonore max. : 1 ms.
Courant à vide IO max. Pour Ue : 15 ma
Chute de tension max. Pour IE : 0,7 V.
Principe de fonctionnement optique : cellule photoélectrique, énergétique
Type de lumière : lumière rouge LED
Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
Fonction de commutation optique : à commutation claire
Caractéristique du faisceau : divergence
Longueur d'onde : 645 nm
Groupe de LED selon IEC 62471 : groupe libre

Type de produit: Capteur de lumière

Type: BOS Q08M-PS-KD21-S49

Tension de fonctionnement: 24 V/DC

Type de contact: 1 NO (T)

Fréquence de commutation: 500 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: Zinc moulé sous pression, nickelé

Propriété du matériau: moulé sous pression

Type d'émetteur: Led rouge

Longueur d’onde: 645 nm

: 30 mm

: IP67

Contenu: 1 pc(s)

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3416751 BALLUFF Capteur de lumière BOS Q08M-PS-KD21-S49 BOS024R 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416751 BALLUFF Capteur de lumière BOS Q08M-PS-KD21-S49 BOS024R 1 pc(s)

Description

Les capteurs de lumière à énergie sont parfaits pour Ideal pour la détection des différences de contraste. Vous détectez les objets en fonction de la surface, de la couleur et du matériau.vous êtes économique, facile à monter et à orienter. Capteur opto-électronique, émetteur lumineux = LED, type de raccordement = connecteur, sortie de commutation = PNP NO (NO), portée max. = 30 mm
