Name: Bals Elektrotechnik Répartiteur de courant CEE 89042 89042
Brand: Bals Elektrotechnik
SKU: 3146566
Availability: BackOrder

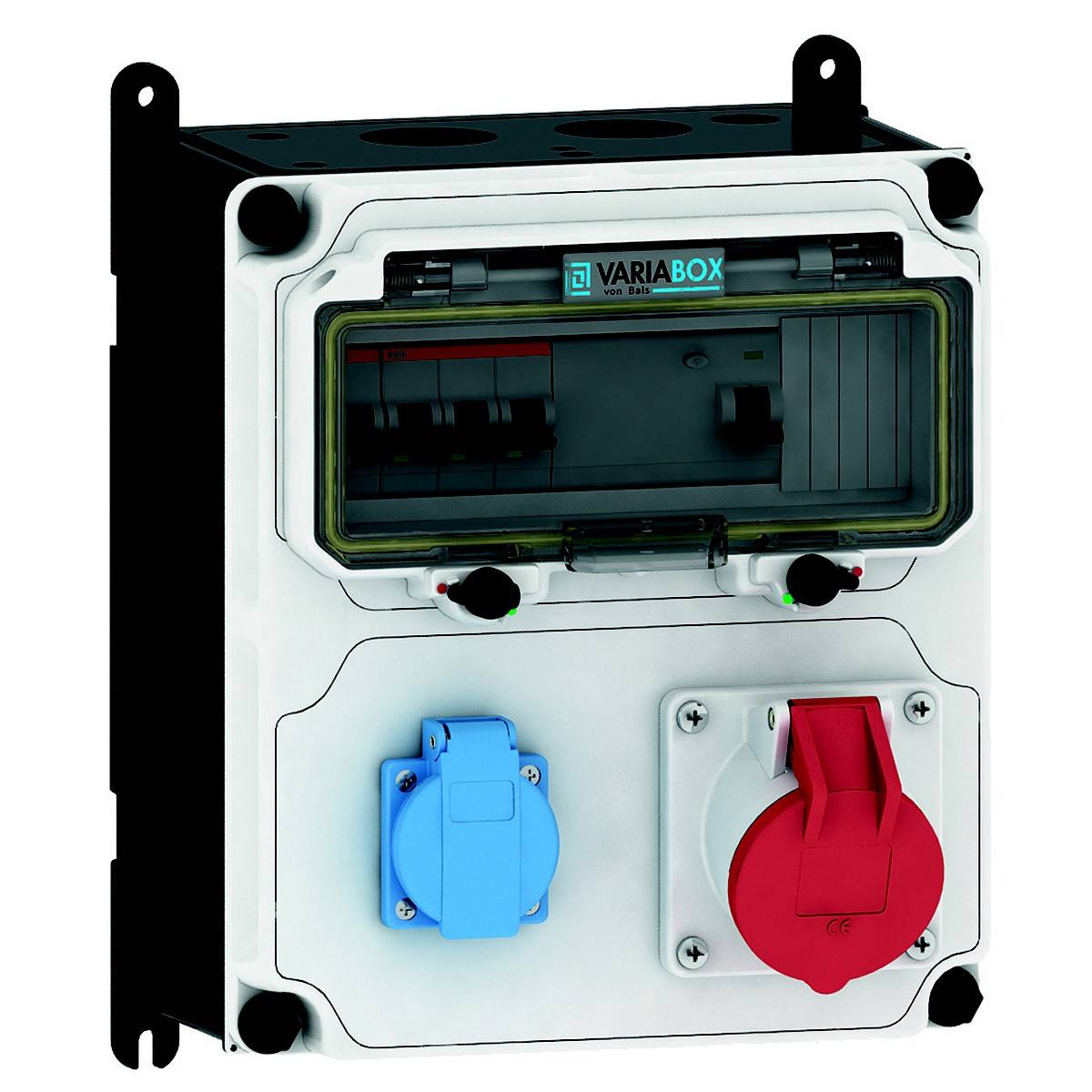

Un boîtier électrique de sécurité avec deux prises de courant, une bleue et une rouge, avec son couvercle de protection.

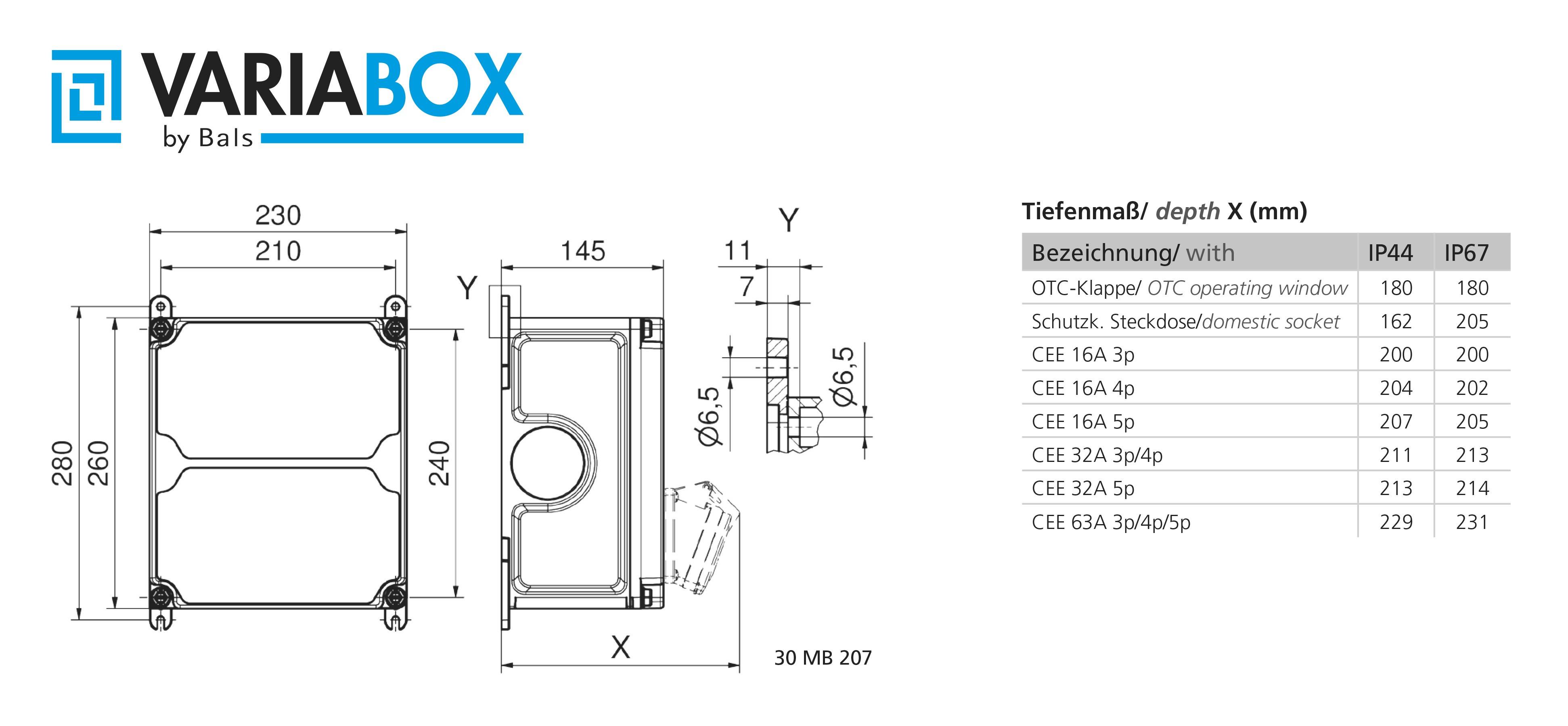

Dessin technique de la VARIABOX. Dimensions : largeur 230 mm, profondeur 180-231 mm. Le tableau présente les types de protection et les désignations des prises.

Module de distribution électrique avec prise bleue et rouge, interrupteurs et boîte à fusibles, adapté aux applications industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 9 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (625,00 € / unité(s))

625,00 €

Prix TTC

dont 0,85 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Prise CEE - 16 A : 1x16A5p400V
Prise CEE - 32 A : sans
Prise CEE - 63 A : sans
Prise CEE - 125 A : sans
Nombre de prises femelles SCHUKO : 1
Protection : interrupteur LS
Disjoncteur FI : FI avec IFN 0,03 A (standard)
Nombre de disjoncteurs : 2
Matériau du boîtier : plastique
Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
Diamètre d'entrée de câble : M40
Type de raccordement : autre
Longueur de câble : 0 m
Manipulation : montage mural
Indice de protection (IP) : IP44
Version militaire : non
Couleur : gris
Hauteur : 260 mm
Largeur : 230 mm
Profondeur : 145 mm

Type de produit: Répartiteur de courant CEE

Nombre de prises CEE: 1

Nombre de prises à contact protégé: 1

Tension de sortie nominale: 400 V

: IP44

Couleur: gris

Dim.: (L x l x H) 145 x 230.00 x 260.00 mm

Longueur: 145 mm

Largeur: 230.00 mm

Hauteur: 260.00 mm

Sorties (multiprise CEE): Prise à contact de protection

Contenu: 1 pc(s)

Nombre de pôles: 5

Profondeur: 145.00 mm

Matériau: plastique

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146566 Bals Elektrotechnik Répartiteur de courant CEE 89042 89042

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146566 Bals Elektrotechnik Répartiteur de courant CEE 89042 89042

Description

VARIABOX - M
Norme : DIN en 61439
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Protection montée sur rail de support amovible
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser
(one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 260 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,68
: 32
Équipement :
1 x prise de mise à la terre 16A 230V IP54 bleue
1 x prise CEE 16 A 400 V 5 p 6 h IP44 inclinée
Protection :
1 x automate C 16A 1p
1 x automate C 16A 3p
1 x interrupteur FI 40/0,03A 4p
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 en haut
1 x M12, 1 x M20, 2 x M40 inférieur
1 x bloc de jonction de compteur 5x25 mmmm² / type : C (câble de ponçage)
Informations supplémentaires :
Connexion filaire.

Ce texte a été traduit par une machine.
